STROP

Y

(Monolityczne żelbetowe i

gęstożebrowe)

STROP

Strop to jeden z najważniejszych elementów konstrukcyjnych,

gdyż od jego wytrzymałości i stabilności w dużej mierze

zależy bezpieczeństwo budynku. Zadaniem stropu jest

podzielenie budynku na kondygnacje i przeniesienie

wszystkich obciążeń jakie na niego działają. Strop przenosi

obciążenia na pionowe elementy (ściany lub słupy). Na górnej

powierzchni stropu układana jest podłoga, a dolną

powierzchnię najczęściej pokrywa się tynkiem, tworząc sufit.

PODSTAWOWE FUNKCJE

STROPU:

 przenieść obciążenia stałe,
 przenieść obciążenia użytkowe,
 zwiększyć sztywność budynku,
 chronić pomieszczenia na poszczególnych kondygnacjach

przed przenikaniem dźwięku, ciepła,
 stworzyć podłoże dla posadzek i podłóg,
 ograniczyć rozprzestrzenianie się ognia.

WSZYSTKIE STROPY, NIEZALEŻNIE OD TEGO

Z CZEGO ZOSTAŁY WYKONANE, Z UWAGI NA

PEŁNIĄCE FUNKCJE W BUDYNKU, POWINNY

SPEŁNIAĆ PEWNE WYMAGANIA:

wytrzymałości (nośności)
 sztywności
ognioodporności
izolacyjności akustycznej

PODZIAŁ STROPÓW

MATERIAŁOW

E

• Stropy

drewniane

• Stropy

Ceramiczne

• Stropy

Żelbetowe

• Stropy stalowe

KONSTRUKCY

JNE

• Belkowe

• Płytowe

• Płytowo-

żebrowe

• gęstożebrowe

FUNKCJONAL

NE

• Ognioodporne

• „CICHE) o

dobrej

izolacyjności

akustycznej

• „CIEPŁE” o

dobrej

izolacyjności

cieplnej

DOBÓR STROPU

Poszczególne rodzaje stropów znajdują zastosowanie w zależności

od swoich charakterystycznych parametrów. Wybór danego

rodzaju stropu do określonego użycia polega na powiązaniu tych

parametrów z funkcją stropu: czy będzie on zastosowany w

budownictwie mieszkaniowym czy przemysłowym, w

konstrukcji małego budynku czy budynku wielokondygnacyjnego.

Stosując dany rodzaj stropu powinniśmy wiedzieć jaka jest np.
 maksymalna rozpiętość, do której może być użyty,
maksymalne obciążenie użytkowe stropu ,
ciężar własny stropu, który podaje się na 1 m2 powierzchni ,
własności izolacyjne,
technologia montażu stropu,
łatwość i szybkość wykonania,
koszt budowy.

DOBÓR STROPU

Na wybór stropu duży wpływ ma technologia jego wykonania.

Bierze się pod uwagę między innymi pracochłonność i koszt

przygotowań do montażu stropu. Stropy żelbetowe, zależnie od

rodzaju, wykonuje się:

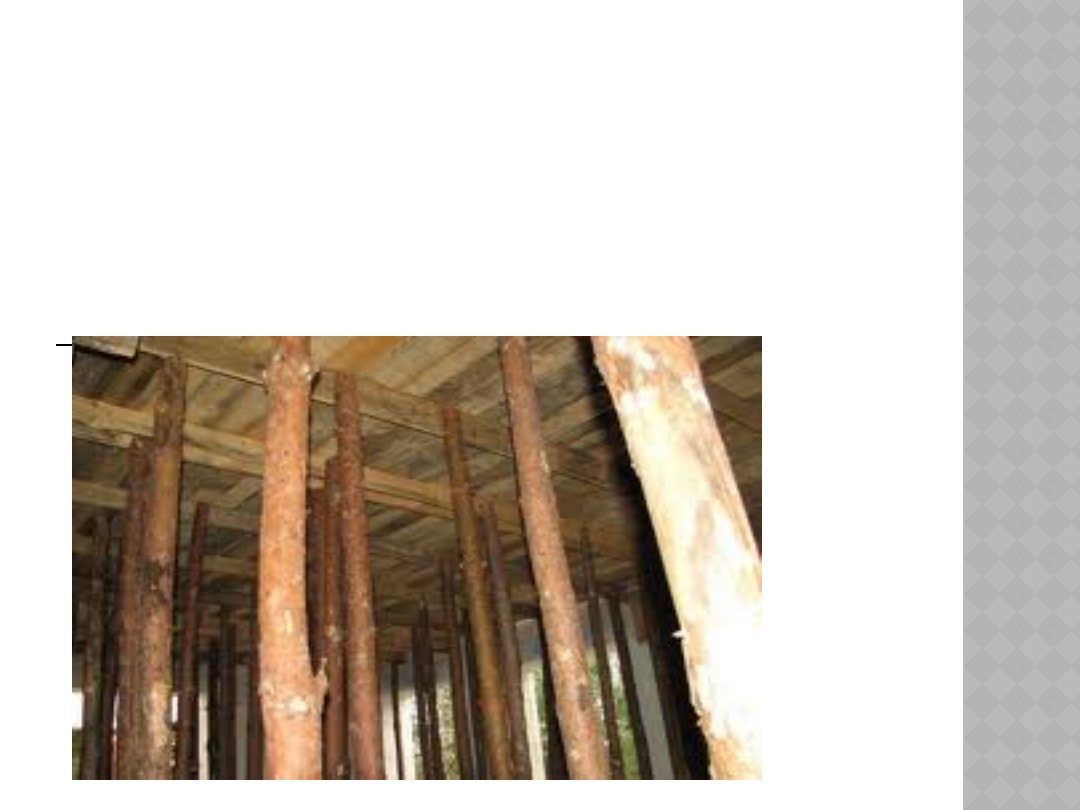

 na deskowaniu pełnym (płyta żelbetowa wykonywana na

budowie);

na deskowaniu ażurowym (strop Akermana);

stosując liniowe stemplowanie (stropy gęstożebrowe z belkami

częściowo prefabrykowanymi i wypełnieniem z pustaków);

KONSTRUKCJA STROPU

Przekrój stropu powinien być jak najmniejszy, aby można było

przy

ustalonych

wysokościach

pomieszczeń

w

świetle

zaoszczędzić na wysokości budynku, a więc również na

objętości muru. Z drugiej jednak strony trzeba pamiętać, że

zmniejszenie grubości stropu związane jest z zwiększeniem

ilości stali w stropie i belkach nośnych.

Konstrukcja stropu opiera się na ścianach bądź belkach. Belki

stropu układa się w kierunku krótszej rozpiętości. W

przypadku dużych odległości między ścianami, belki stropowe

podpieramy podciągami, które z kolei mogą opierać się na

słupach. W sytuacji gdy nie możemy zastosować podparcia

słupami, podciągi a nawet belki muszą mieć znaczny przekrój

KONSTRUKCJA STROPU

•je

st lic

zo

na

ja

ko o

dle

gło

ść p

omi

ęd

zy

ścia

na

mi, p

ow

iększ

on

a c

o n

ajmn

iej

o

po

dw

ojo

ną

min

ima

lną

głę

bo

kość

op

arc

ia

stro

pu

na

ele

me

nta

ch

kon

stru

kcyj

nyc

h.

ROZPIĘTOŚĆ

STROPU

•t

o

łącz

na

wyso

ko

ść

stro

pu

po

uło

że

niu

wsz

yst

kich

wa

rst

w

kon

stru

kcyj

nyc

h

WYSOKOŚĆ

KONSTRUKCUJ

NA STROPU

•t

o

łącz

na

wyso

ko

ść

stro

pu

po

uło

że

niu

wsz

yst

kich

je

go

w

arst

w

(k

on

stru

kcyjn

ych

i

wyka

ńcz

ają

cyc

h)

GRUBOŚĆ

(WYSOKOŚĆ)

STROPU

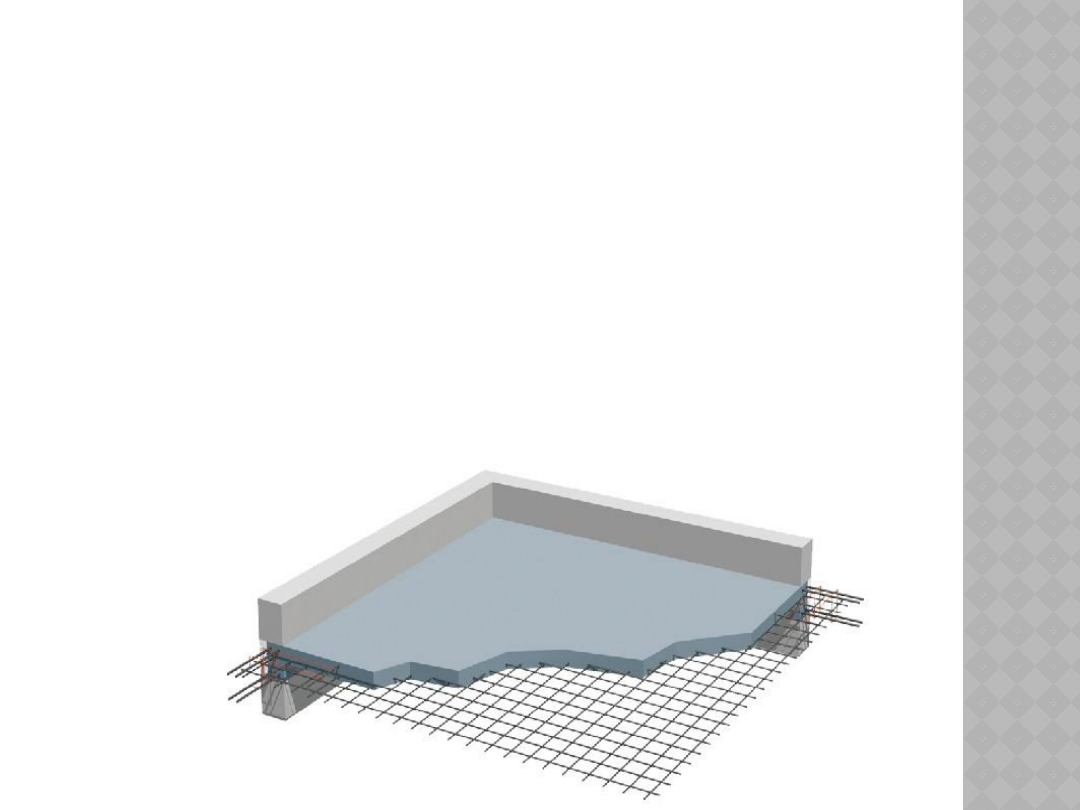

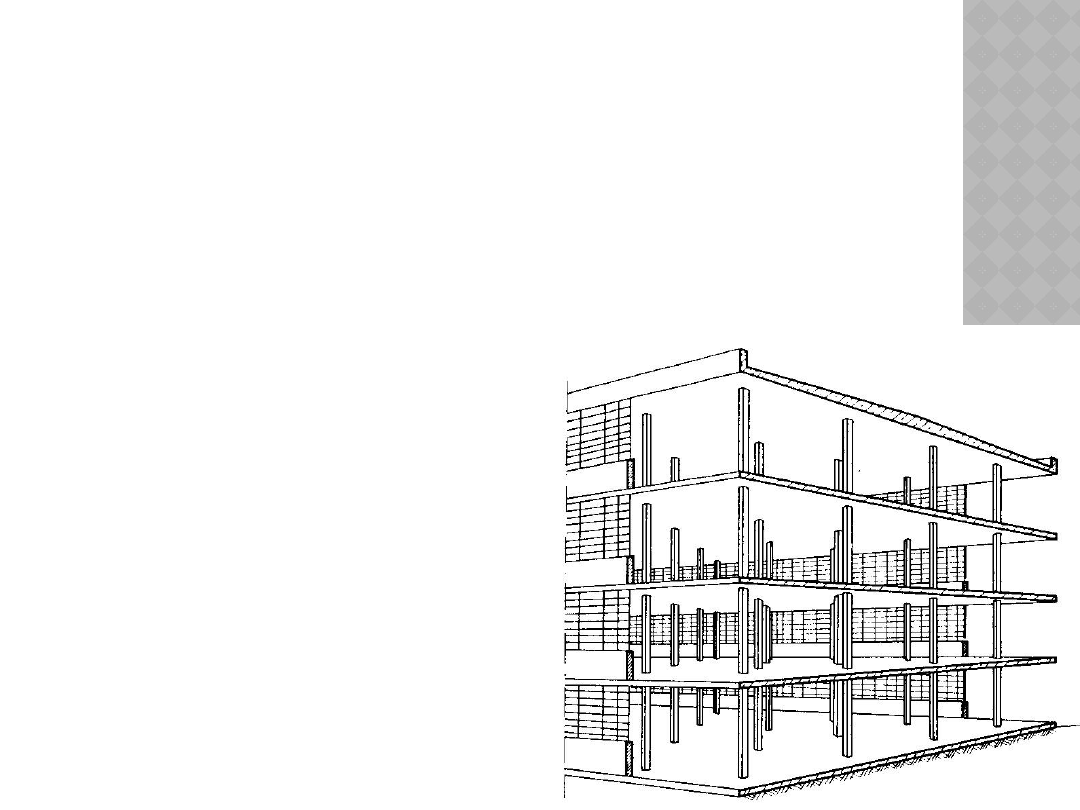

STROP MONOLITYCZNE
ŻELBETOWE

Stropy żelbetowe płytowe na ogół projektuje się i wykonuje jako

monolityczne i stosuje się głównie w ustrojach słupowo-płytowych.

W rzucie mają one najczęściej kształt regularny

(prostokąta, kwadratu). Są to stropy powstałe w wyniku wylewania

na mokro betonu na przygotowane wcześniej

deskowanie

opartych

na

równoległych

podporach ciągłych belkach lub

ścianach

jako

zbrojone

jednokierunkowo. Wymaga dużego

wkładu pracy i czasu w robotach

przygotowawczych, lecz jednak jest

to

nadal

najczęstszy

sposób

wykonania przegród poziomych.

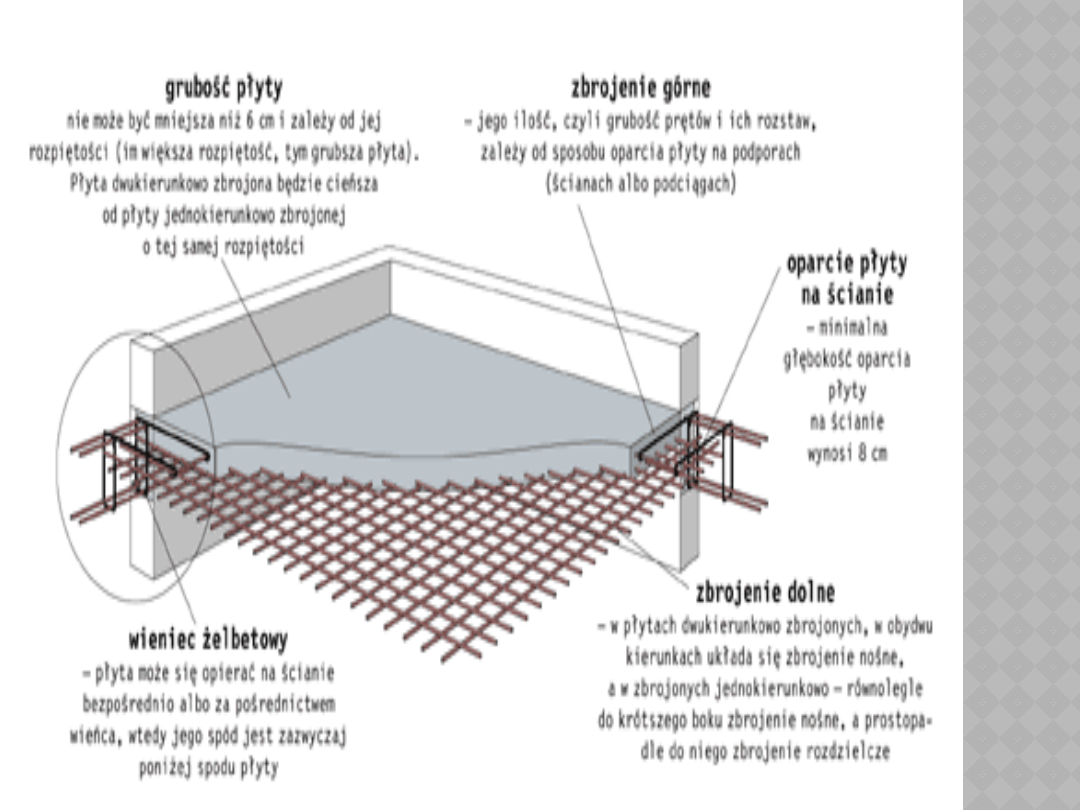

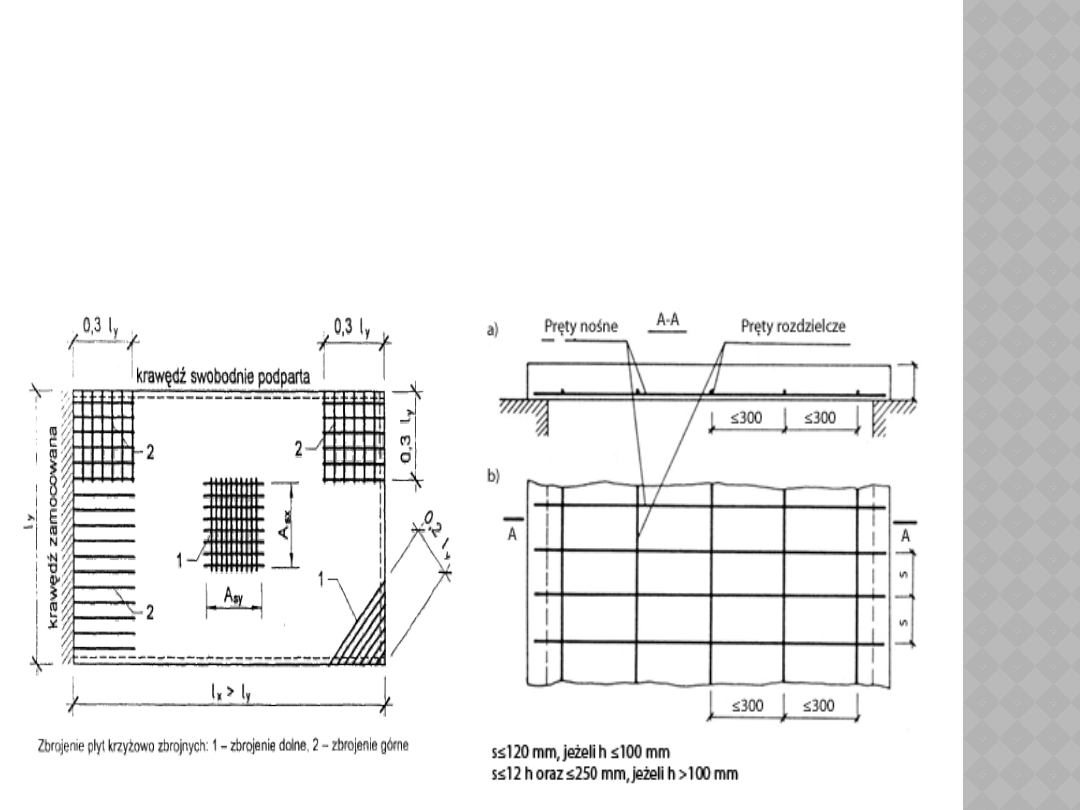

KIERUNEK ZBROJENIA

Z

brojenie główne w jednym kierunku stosuje w płytach, w

których stosunek długości jednej krawędzi do drugiej jest

większy od 2. Jeśli wartość tego stosunku nie przekracza 2, to

takie płyty zbroi się dwukierunkowo (krzyżowo)

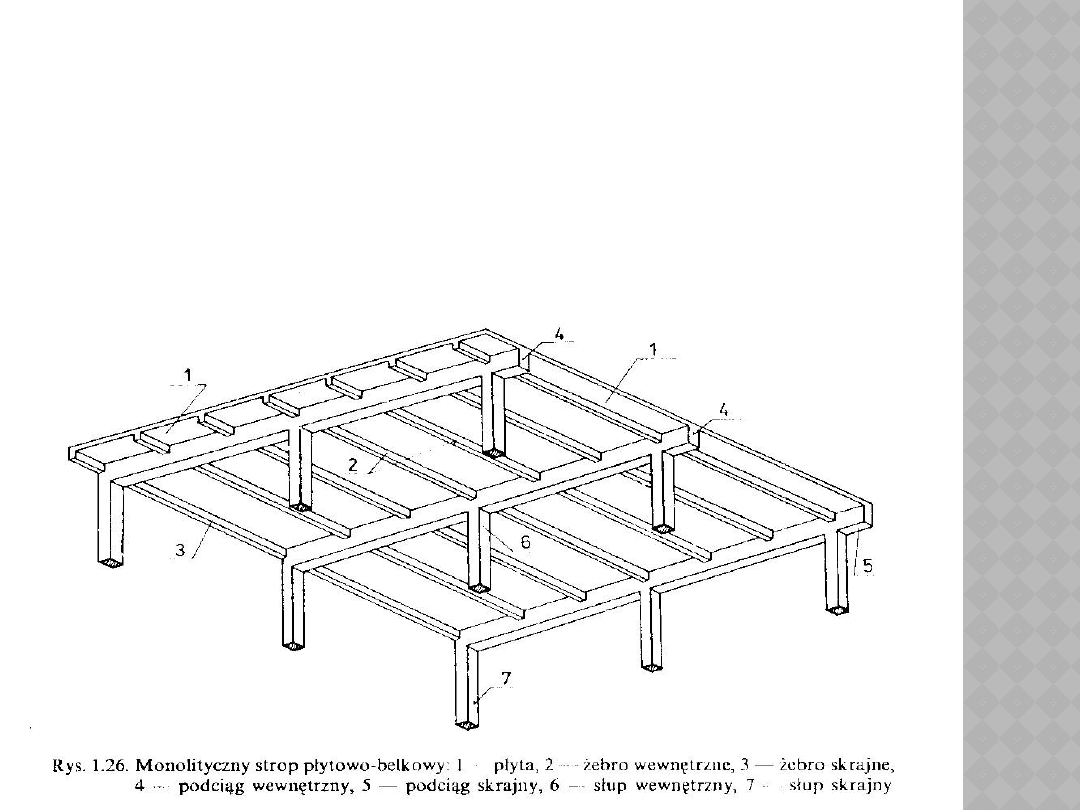

STROP PŁYTOWO-

ŻEBROWY

Stropy płytowo – żebrowe stanowią monolityczny układ między

współpracą płyty i połączonych z nią belek (żeber). Jego

głównymi zaletami jest duża sztywność i zdolność przenoszenia

dużych obciążeń. Doskonale nadają się na stropy międzypiętrowe

obciążone w sposób dynamiczny

STROP PŁYTOWO-
ŻEBROWY

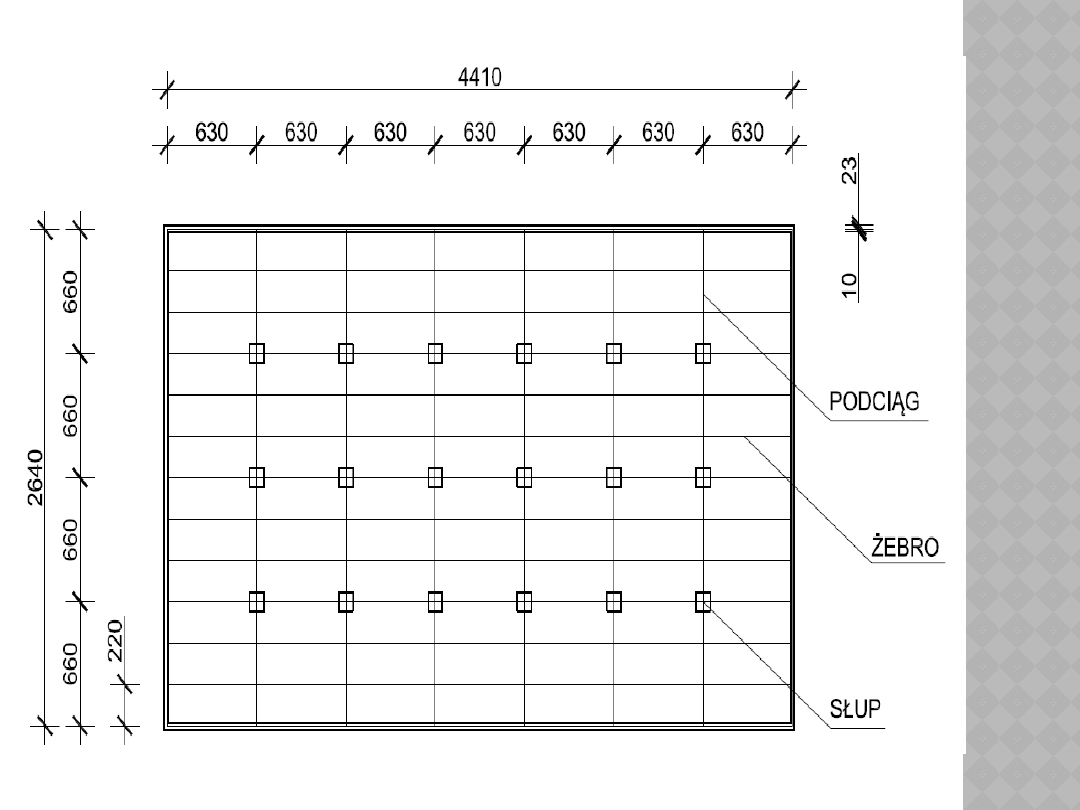

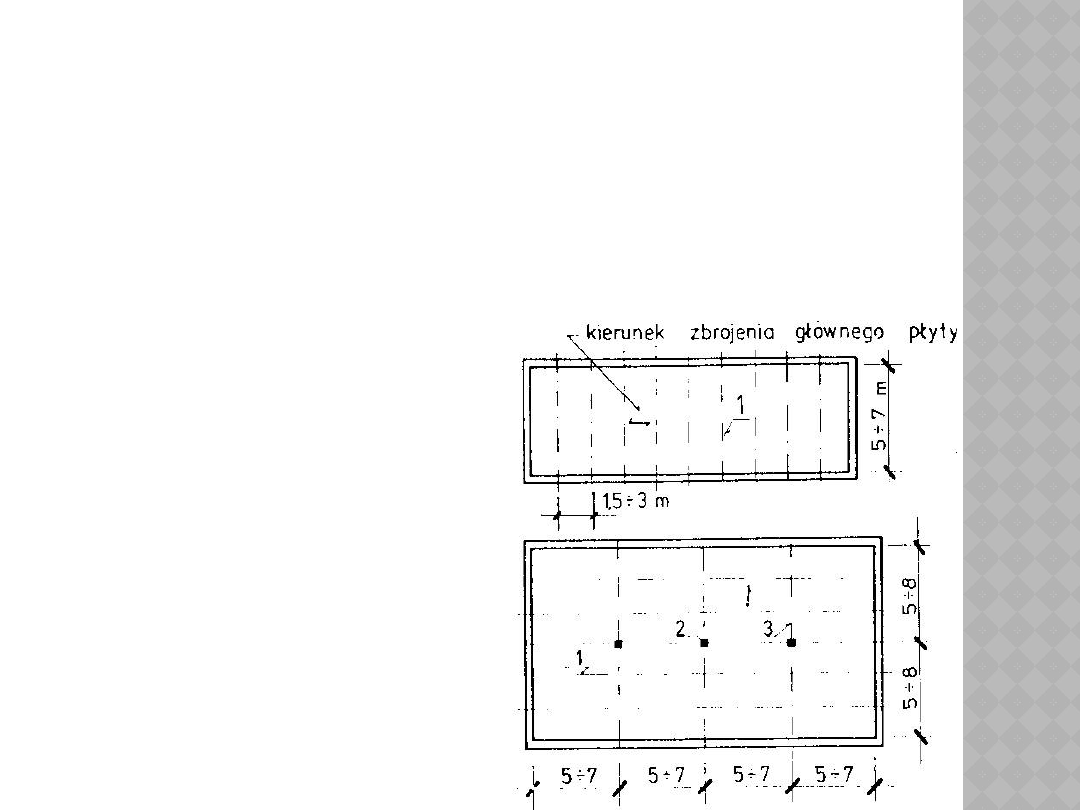

Rozplanowanie żeber i podciągów stropu monolitycznego należy

przeprowadzić w ten sposób, aby zaprojektowane przekroje płyt,

żeber i podciągów były ekonomicznie uzasadnione, tzn. aby

ciężar stropu nie był zbyt duży, a ilość koniecznego zbrojenia

nadmierna.

Rozstaw żeber ok. 1,5m – 3,0m

Rozpiętość żeber ok. 5,0m-7,0m

Rozpiętość podciągów ok. 5,0m -8,0m

STROPY

GĘSTOŻEBROWE

Są to stropy, w których osiowy rozstaw pracujących

jednokierunkowo żeber nośnych nie przekracza 90cm. Wolne

przestrzenie

pomiędzy

żebrami

mogą

być

wypełnione

skrzynkami, pustakami w celach izolacji. Z punktu widzenia

technologii stropy gęstożebrowe można podzielić:

 stropy monolityczne, w których żebra i płyta stanowią jedną

całość a wypełnienie wymaga deskowania na ogół ażurowego i

gęstego stemplowania (np. strop Ackermana)
stropy prefabrykowane częściowo, w których żebra pozwalają

na rezygnację z deskowania, lecz nadal wymagają

stemplowania (np. Fert)
stropy prefabrykowane, w których żebra i wypełnienie

jest maksymalnie sprefabrykowane, a jedynie na budowie

jest ich zmonolityzowanie (np. DZ)

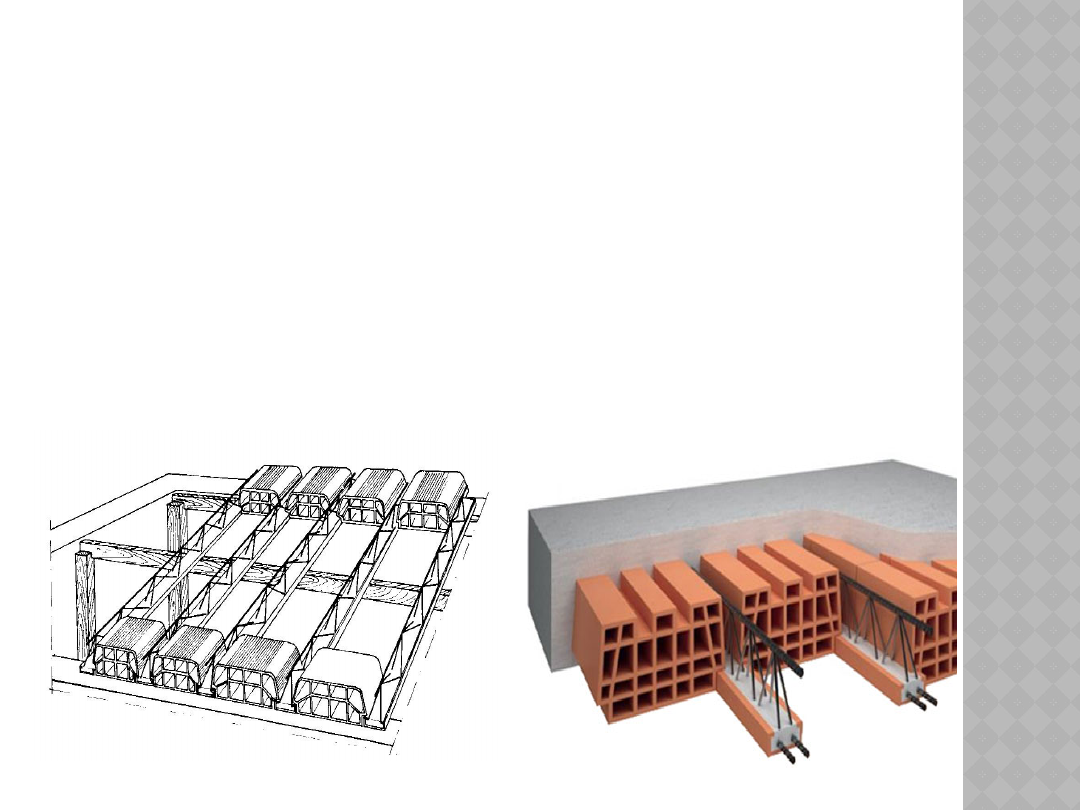

STROP AKERMAN

Stropy typu Akermana przeznaczone są dla budownictwa
wznoszonego metodami tradycyjnymi, w zakresie rozpiętości od
2,7 do 6,5m, dla zewnętrznych obciążeń charakterystycznych od
3,35 do 4,5 kN/m2, określonych szczegółowo dla każdego rodzaju
obciążenia.

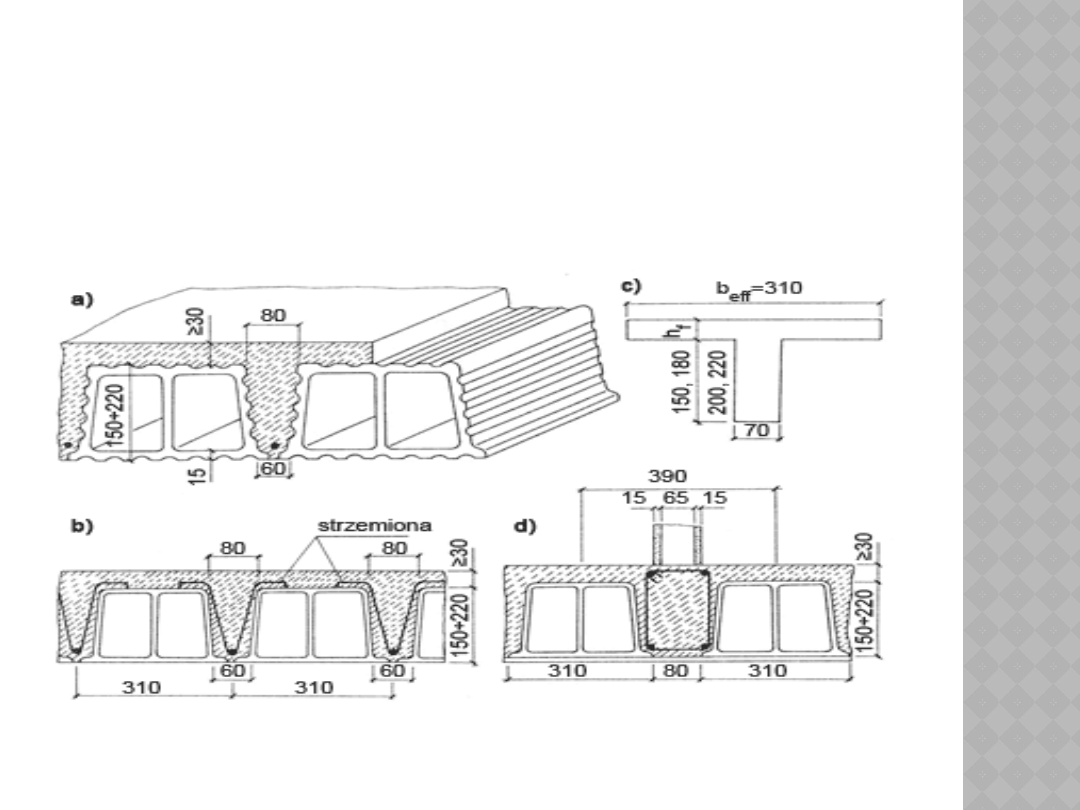

a)rzut aksometryczny; b) przekrój poprzeczny;
c) obliczeniowy przekrój żebra; d) żebro pod ścianką działową

STROP AKERMAN

Pustaki mają długość 19,5cm i pożądane jest, aby były układane

w przyległych pasmach z przesunięciem o pół pustaka.

Wysokość

pustaków

jest

uwarunkowana

rozpiętością

i obciążeniem stropu. W zależności od wymaganej -

według obliczeń statycznych - nośności stropu w danym

pomieszczeniu, projektant dobiera odpowiednią wysokość

pustaka (18,20 cm), uzyskując tym samym wymaganą wysokość

żelbetowego żebra wytwarzanego w czasie układania pustaków.

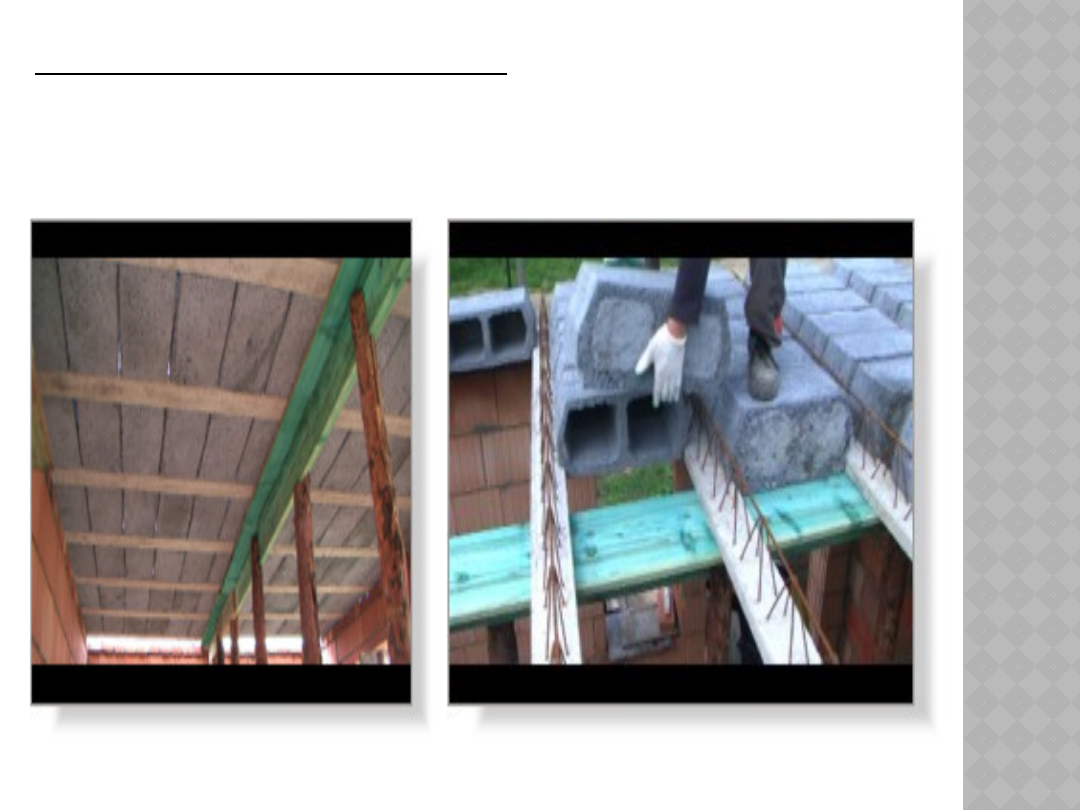

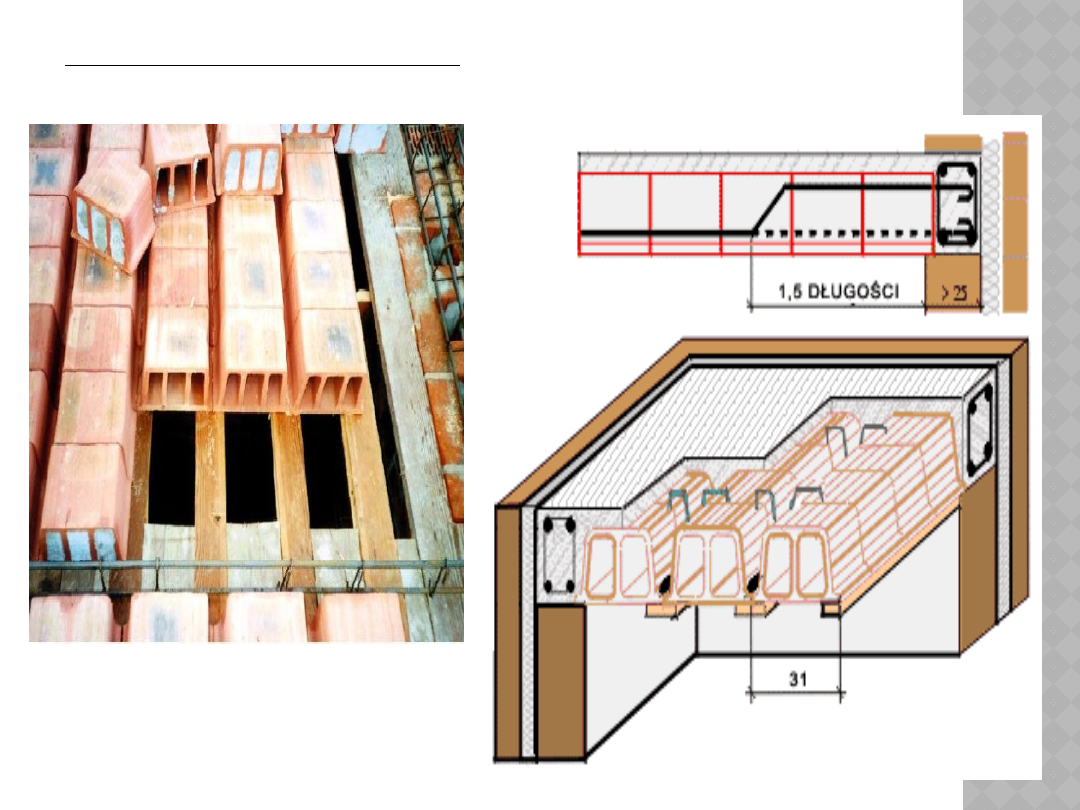

STROP FERT

Strop typu Fert jest stropem gęstożebrowym ceramiczno –

żelbetowym przeznaczonym do budownictwa powszechnego.

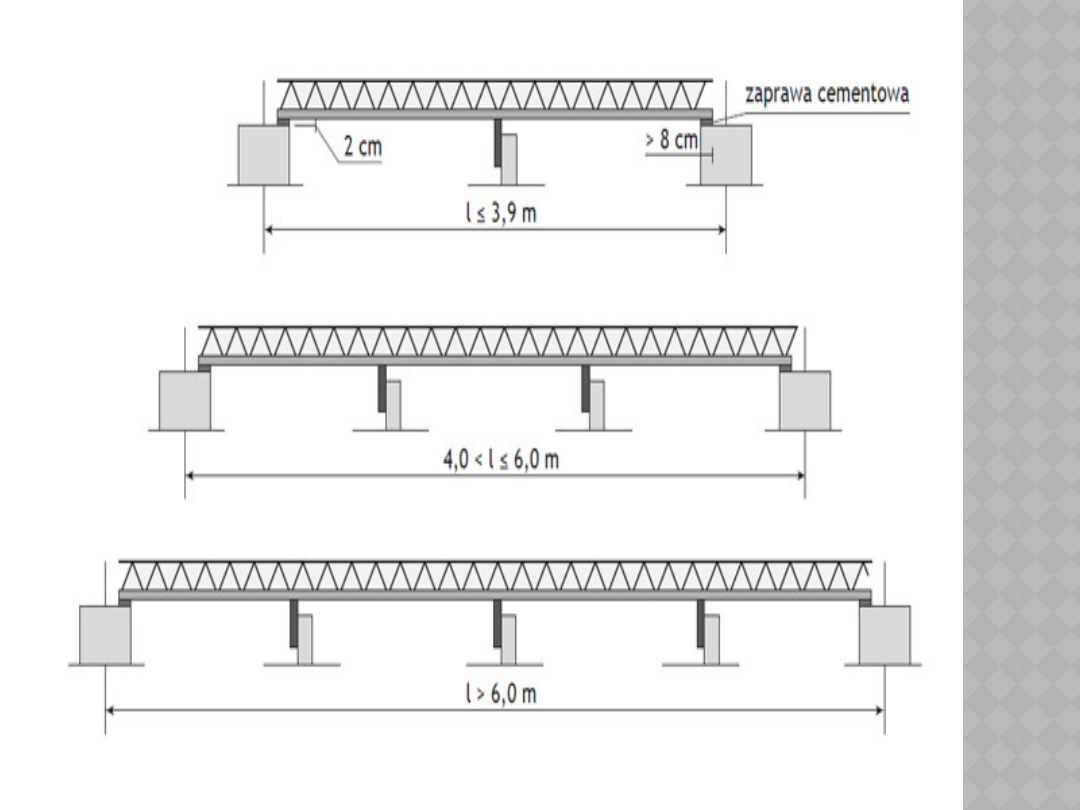

Kratownice są układane na podporach brzegowych oraz na

uprzednio przygotowanych podporach pośrednich. Następnie

rozkłada się żebra i skrajne pustaki w celu zachowania rozstawu

żeber dla danej odmiany stropu. Po wypełnieniu pustaków

wykonuje się betonowanie w grubością nadbetonu co najmniej

3cm

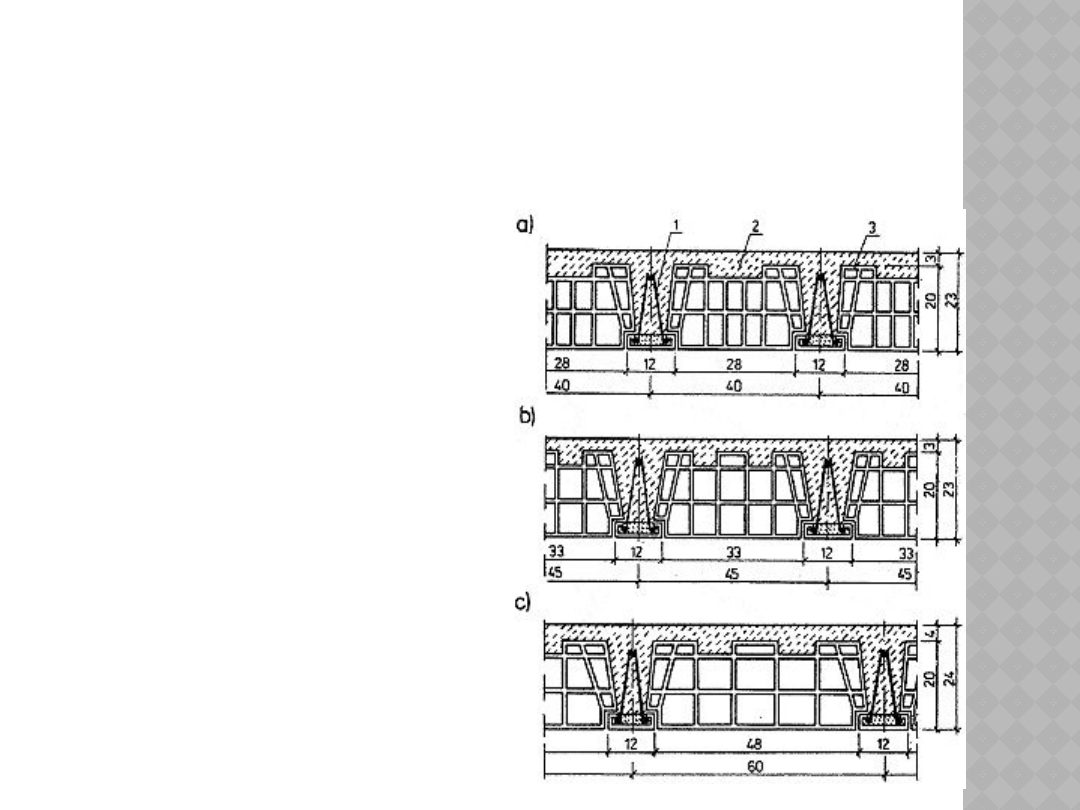

STROP FERT I EF

W zależności od rozstawu osiowego belek, wielkości pustaków i

wysokości konstrukcyjnej stropu rozróżnia się trzy jego typy:
 FERT 40 (o rozstawie żeber 400 mm)
FERT 45 (o rozstawie żeber 450 mm)
FERT 60 (o rozstawie żeber 600 mm)

Rozpiętość modularna stropu

wynosi 2,70-6,0m ze zmianą

(rozpiętości) co 0,3 m. Długość

belki jest o 3 cm mniejsza od

rozpiętości modularnej.

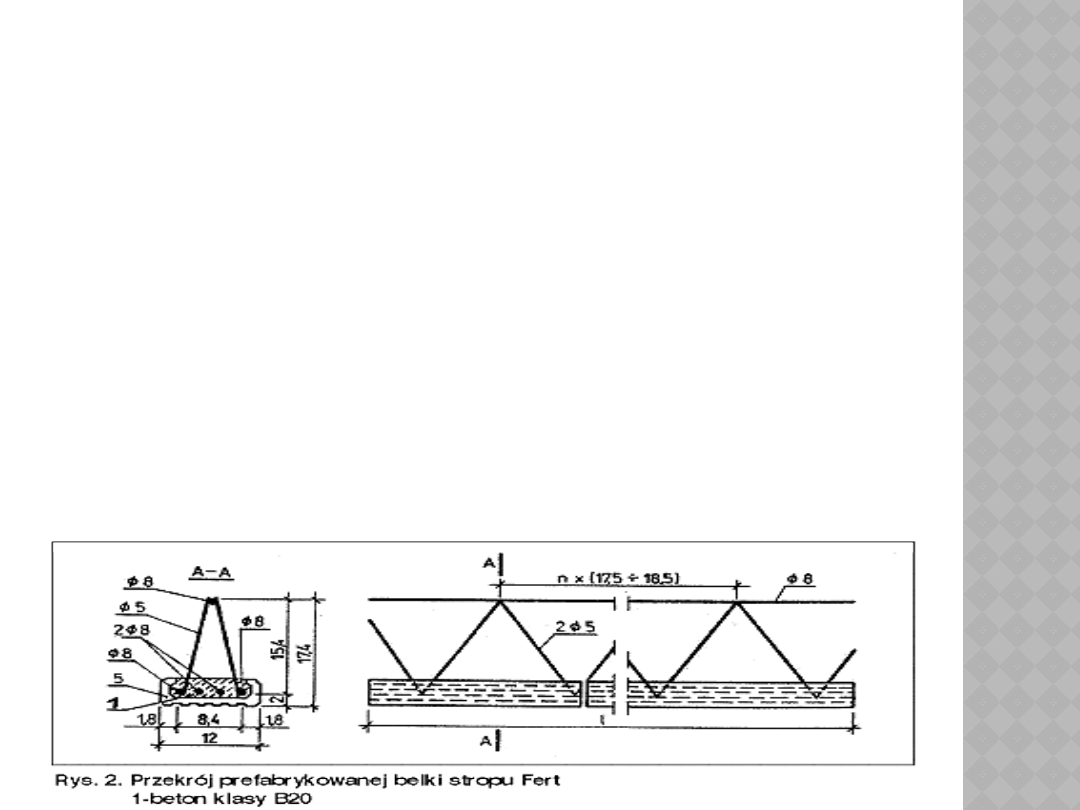

STROP FERT

Belka stalowo-ceramiczna stropów Fert jest lekką przestrzenną

kratownicą o przekroju trójkątnym, która posiada stały przekroju

zbrojenia pasa górnego, wykonanego ze stali A-III o średnicy

pręta 8 mm i zmiennego zbrojenia pasa dolnego wykonanego ze

stali A-III. Dwa pręty o średnicy 8mm oraz pręty dodatkowe

(zależne od rozpiętości) średnica od 6mm do 12mm. Pas dolny jest

otoczony ceramiczną kształtką, której wnętrze wypełnia się

betonem klasy C16/20. Krzyżulce łączące pas dolny i górny są

wykonane z pręta o średnicy 5mm (klasy A-0). Długość belek jest

o 30 mm mniejsza od odpowiedniej rozpiętości modularnej.

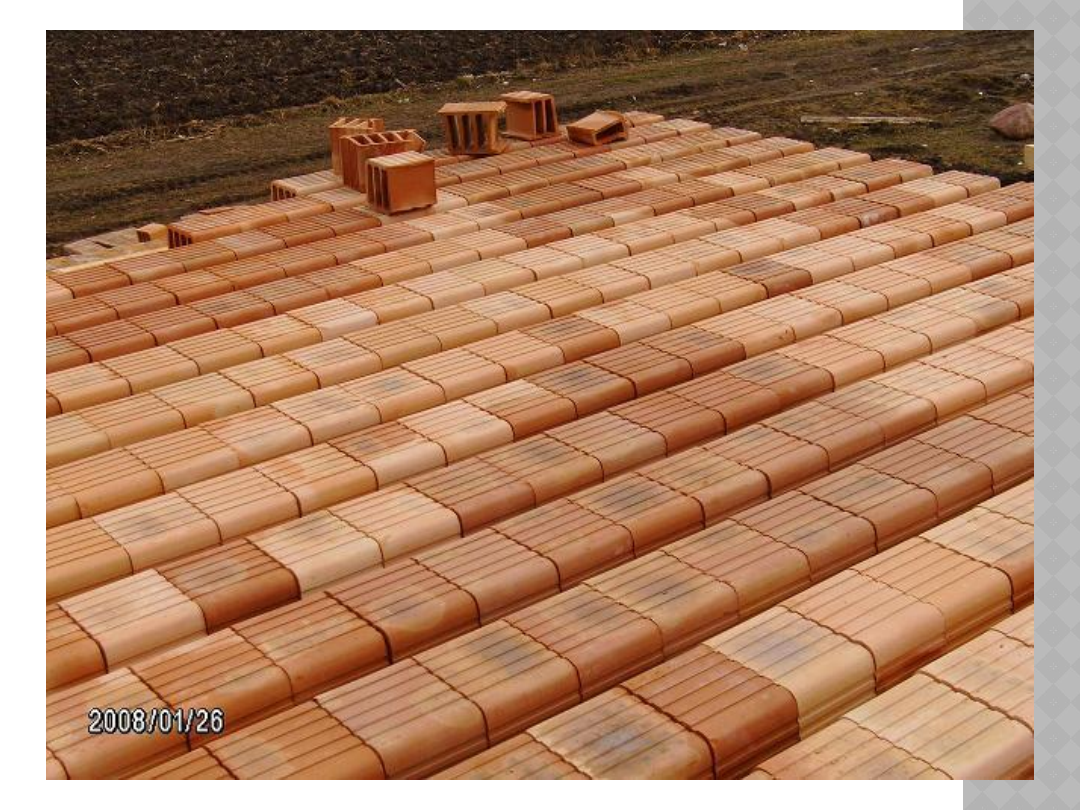

STROP DZ

Są

to

belkowo-pustakowe

stropy,

składających

się

z

prefabrykowanych żeber rozstawionych co 60cm, pustaków oraz

współpracujących z żebrami betonu pachwinowego i

nadbetonu grubości 3cm wylewanych na budowie. Montaż stropu

DZ nie wymaga deskowań ani rusztowań. Ich zaletą jest duża

sztywność

i

małe

klawiszowanie

przy

miejscowych

przeciążeniach. Dzielą się na stropy: DZ-3, DZ-4, DZ-5, które

różnią się od siebie wymiarami pustaków, rozpiętościami żeber.

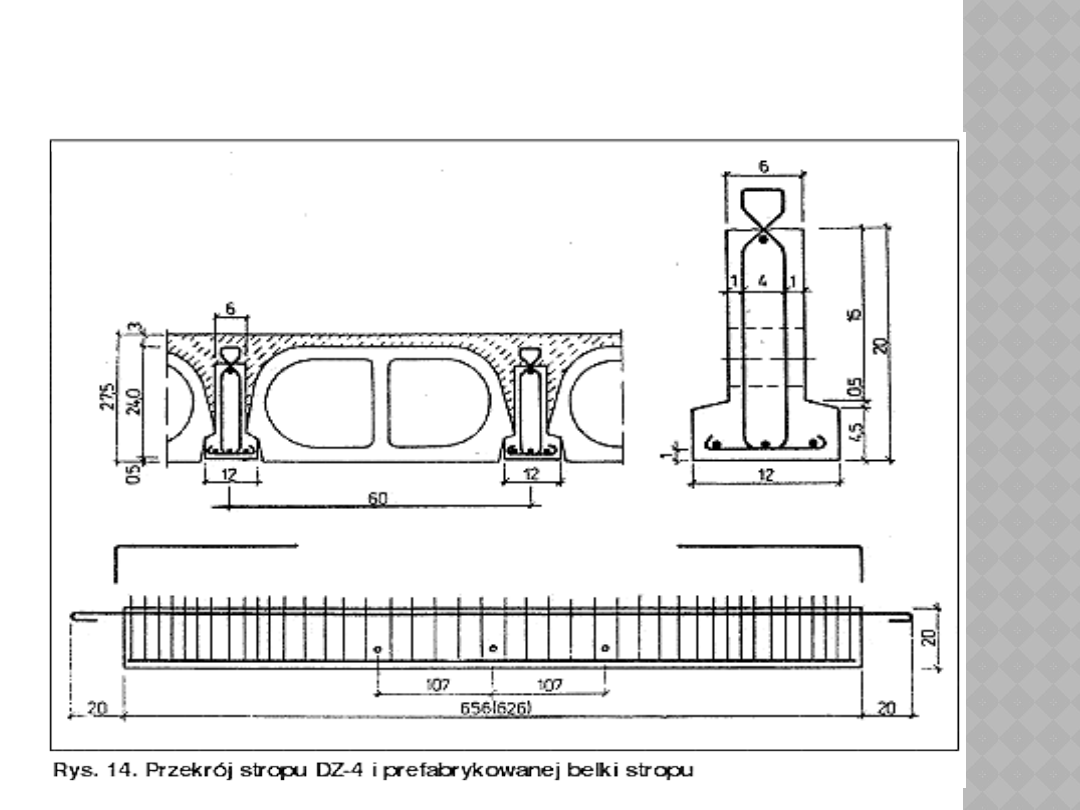

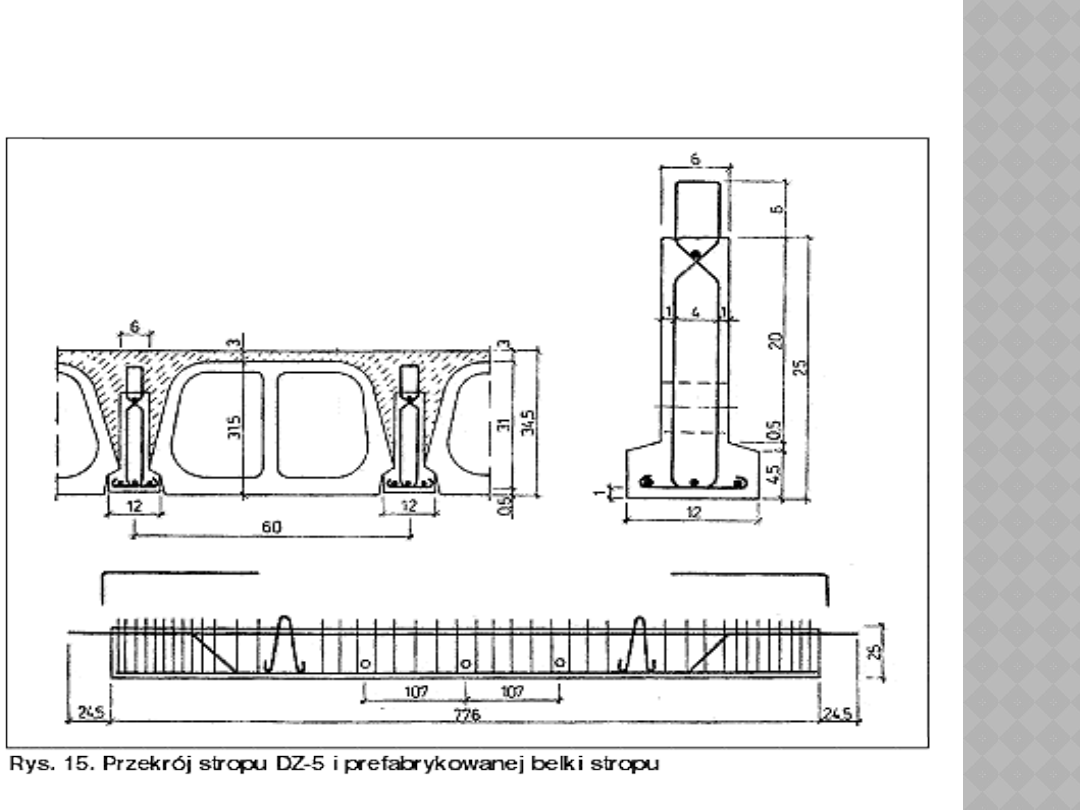

STROP DZ

Wysokość żeber odpowiada wysokości stropu . Nad dolną

stopką belek znajdują się otwory przez które przepuszczano

pręty stalowe, stanowiące zbrojenie poprzeczne żeber

stężających i rozdzielczych.

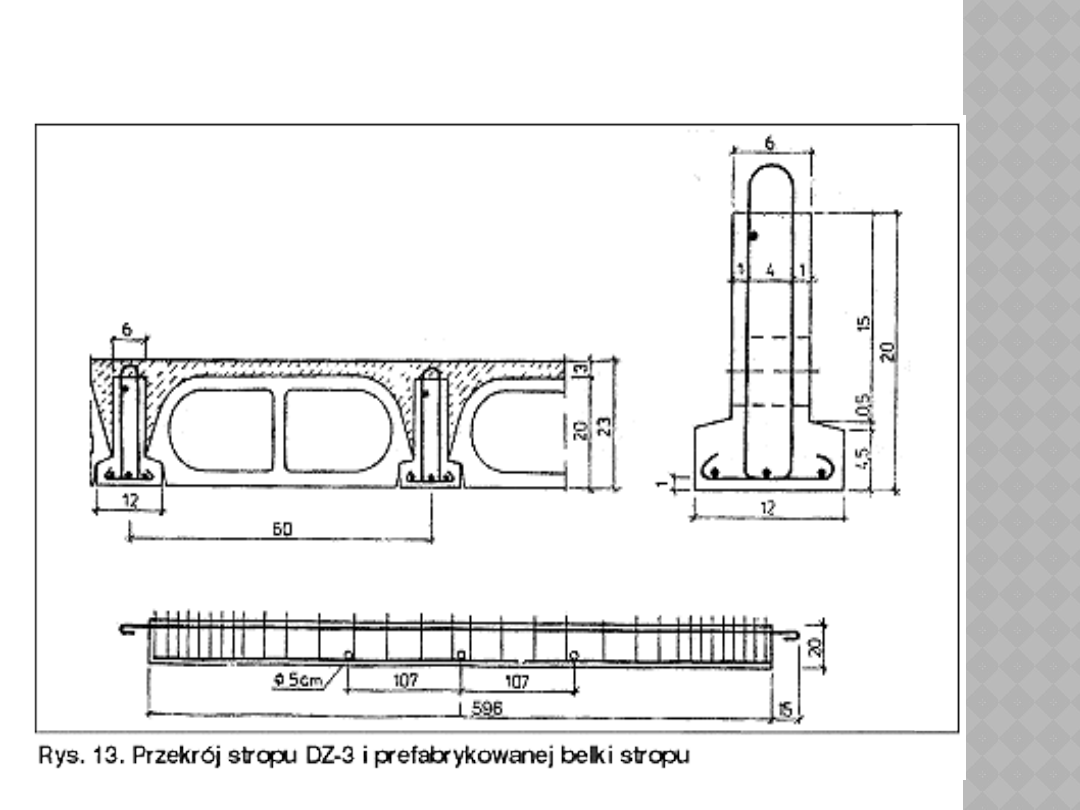

STROP DZ-3

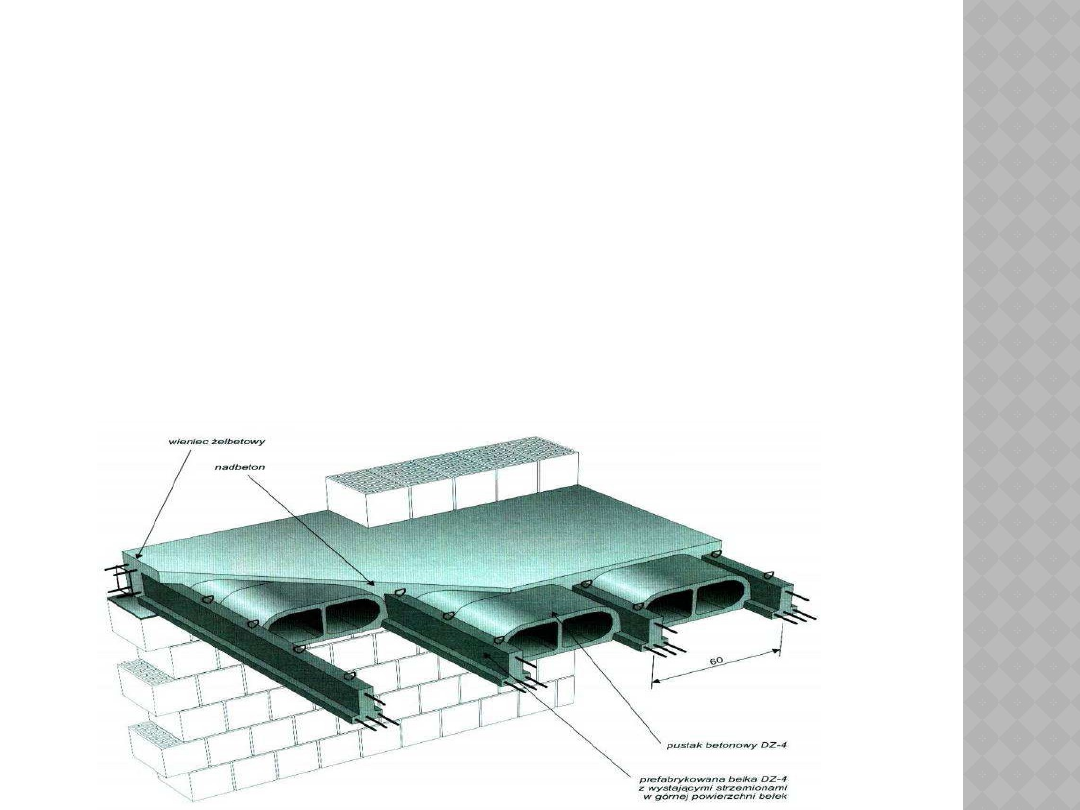

STROP DZ-4

STROP DZ-5

DZIĘKUJE ZA UWAGĘ
