P 17 Ściany ciepłochronne Ściany warstwowe

background image

Ściany ciepłochronne

Ściany warstwowe

background image

1.

Wymagana ciepłochronność przegród
zewnętrznych

2.

Materiały stosowane do ocieplania ścian

3.

Zasada ocieplania ścian warstwowych

4.

Ściany dwuwarstwowe – opis technologii i
przykłady rozwiązań

5.

Ściany trójwarstwowe – opis technologii i
przykłady rozwiązań

Spis treści

background image

Wielkością opisującą izolacyjność cieplną
ścian jest tzw. współczynnik przenikania
ciepła U [W/(m

2

K)]

Należy go obliczać ze wzoru:

Wymagana ciepłochronność przegród
zewnętrznych

background image

W powyższym wzorze R

T

oznacza całkowity

opór

cieplny

płaskiego

komponentu

budowlanego składającego się z termicznie
jednorodnych warstw. Należy go obliczać ze
wzoru:

R

T

=R

si

+R

1

+R

2

+…+R

n

+R

se

gdzie:
R

si

- opór przejmowania ciepła na wewnętrznej

powierzchni, który wynosi 0,13 m

2

K/W

R

1

,R

2

,…,R

n

- obliczeniowe opory cieplne każdej

warstwy ściany

R

se

- opór przejmowania ciepła na zewnętrznej

powierzchni, który wynosi 0,04 m

2

K/W

background image

Opór cieplny przegrody warstw lub warstwy

jednorodnej R oblicza się ze wzoru:

gdzie:
d – grubość przegrody lub warstwy
λ – współczynnik przewodzenia ciepła

materiału przegrody [W/(mK)]

background image

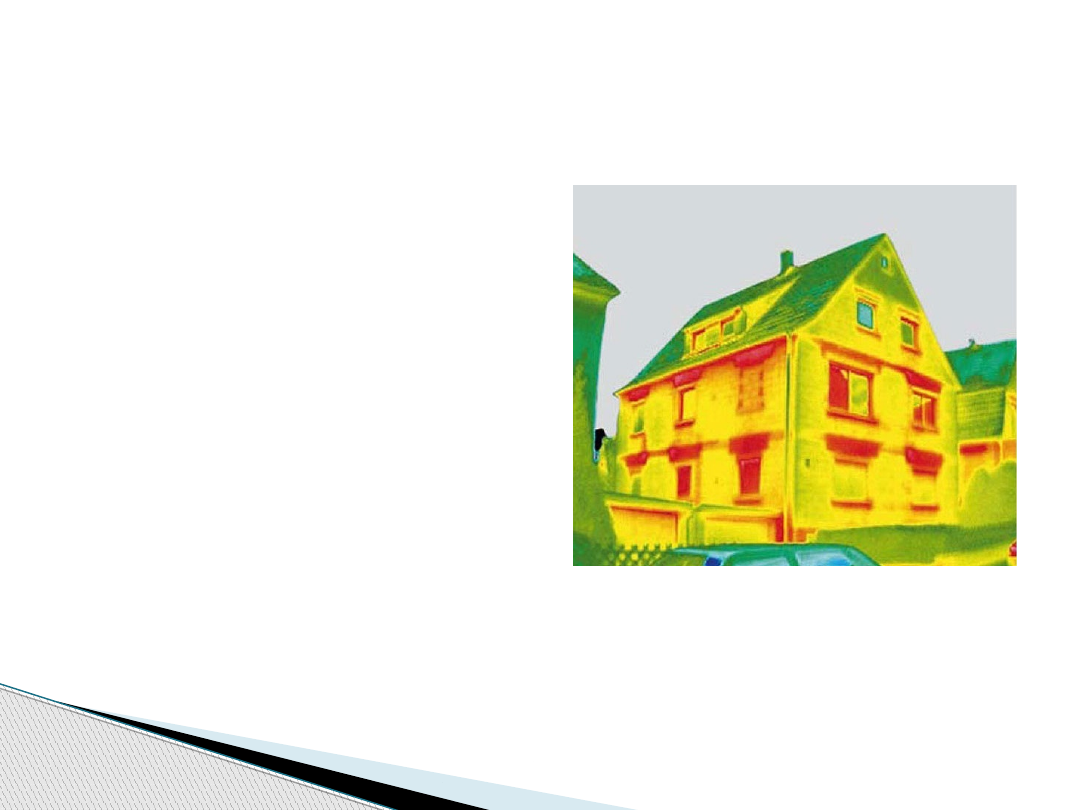

Mostki termiczne

Wpływ mostków termicznych
uwzględnia się za pomocą tzw.
poprawki lub dodatku
oznaczonego jako ΔU
W budynkach wyróżniamy:

•Mostki liniowe (np. wieńce,
nadproża)

•Mostki punktowe (np. kotwie
stalowe, wieszaki)

Dokładny sposób obliczania współczynnika ΔU został
przedstawiony w PN-EN ISO 14683:2008

background image

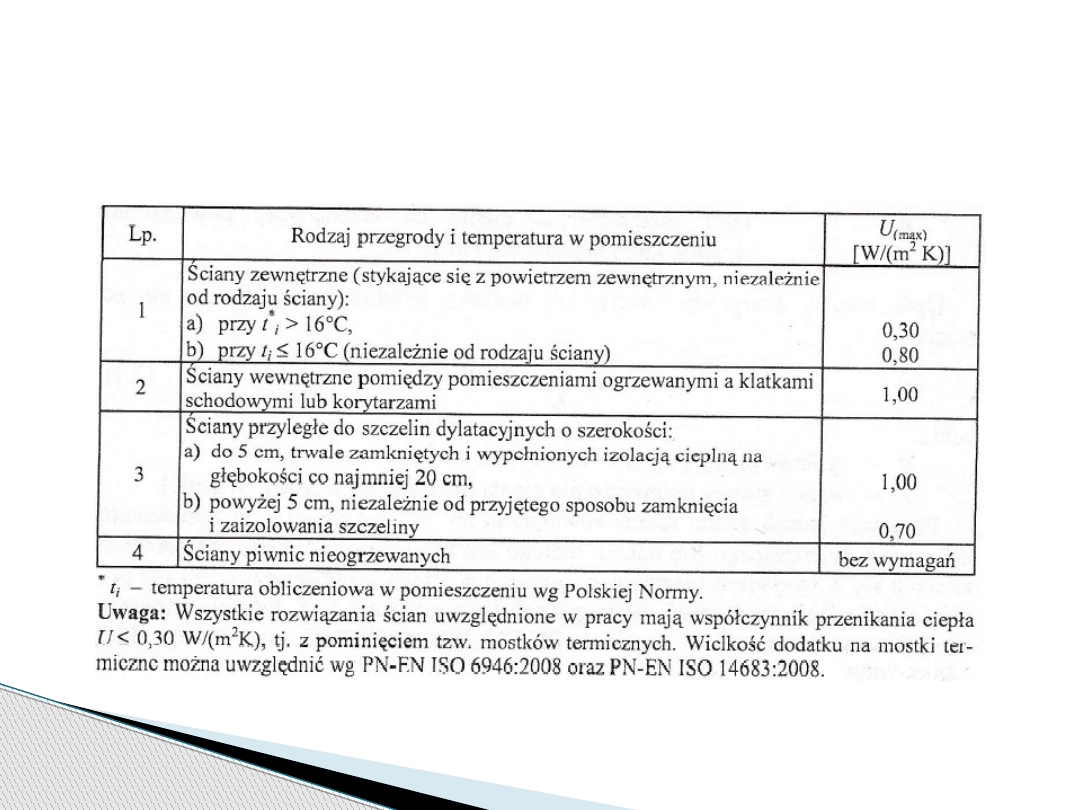

Wymagania ochrony cieplnej
budynków

background image

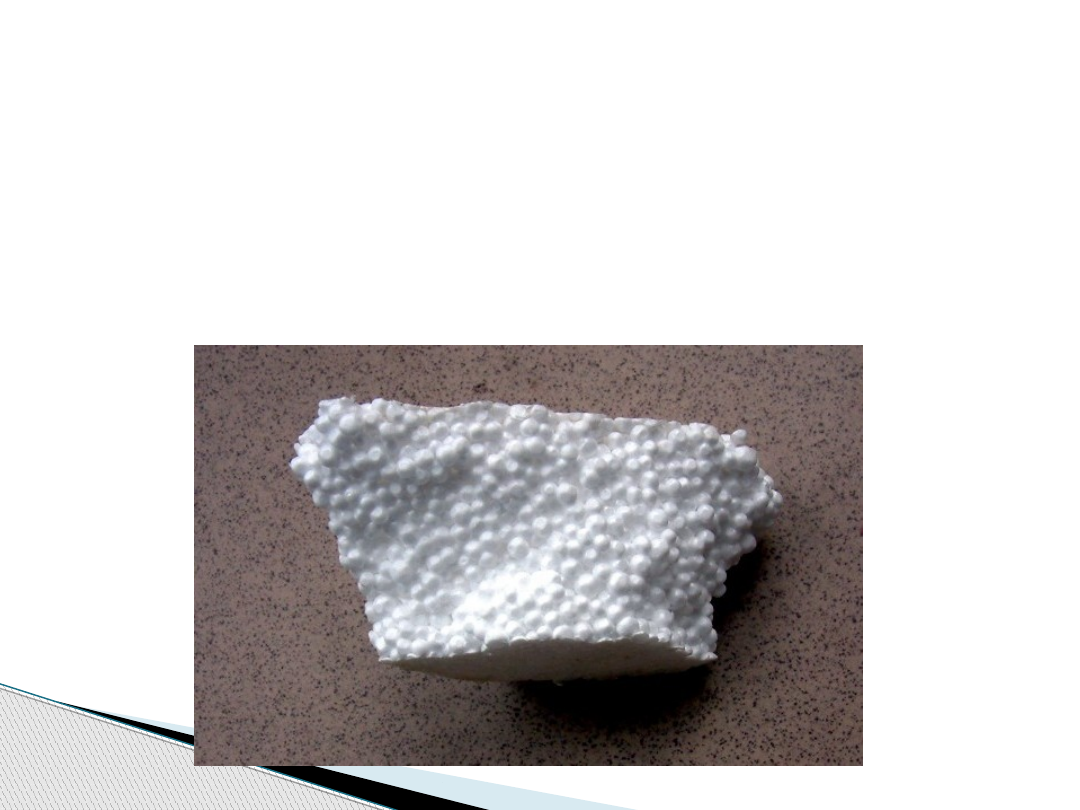

Styropian – spieniony polistyren,
którego współczynnik przewodzenia
ciepła wynosi 0,040 – 0,045 W/(mK)

Podstawowe materiały
stosowane do ocieplania ścian

background image

Zalety styropianu:

nieszkodliwy dla zdrowia

ekologiczność

duża trwałość

odporność biologiczna na działanie alkoholi i kwasów

nietoksyczność

samogasnący

łatwość w obróbce i montażu

mały ciężar

Wady styropianu:

mała odporność na działanie wysokich temperatur
(100˚C)

brak odporność na działanie rozpuszczalników
organicznych (benzen, octan, etylen)

background image

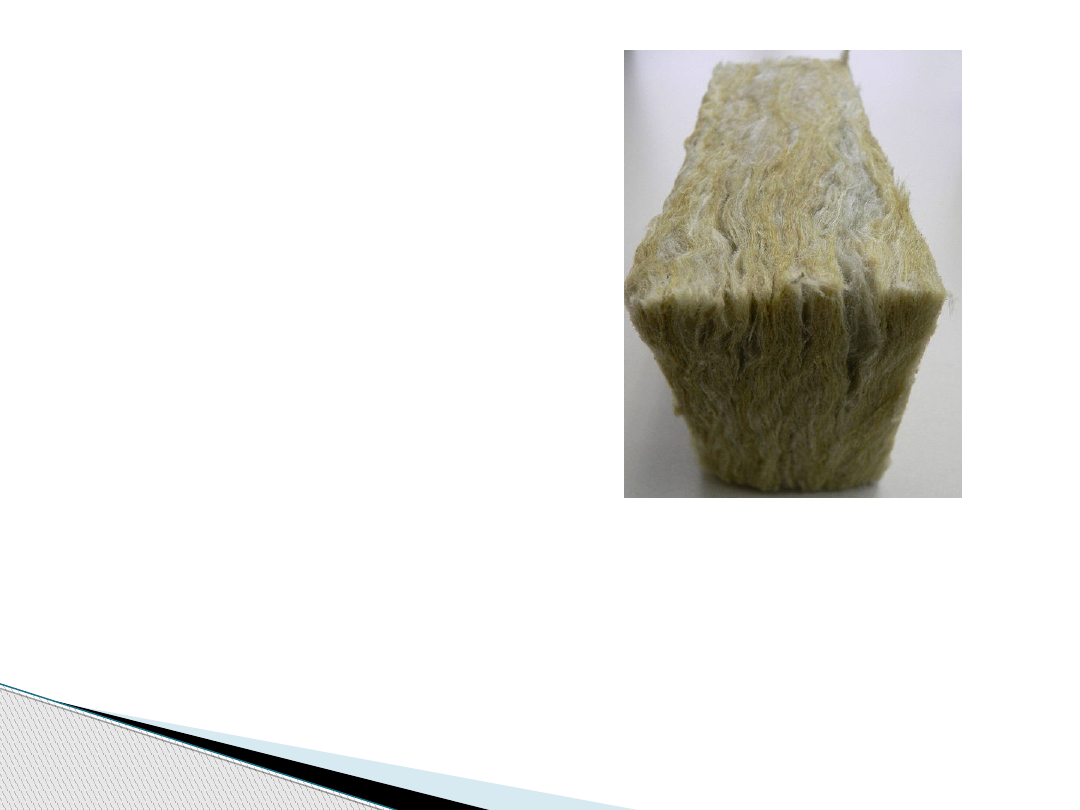

Wełna mineralna
materiał

izolacyjny

otrzymany z włókien
mineralnych
impregnowanych
olejem, połączonych
lepiszczem
organicznym.

Współczynnik przewodzenia ciepła dla płyt z
wełny mineralnej wynosi:

0,040 W/(mK) w warunkach suchych

0,045 W/(mK) w warunkach wilgotnych

background image

Zalety wełny mineralnej:

niepalność i ognioodporność

zdolność pochłaniania dźwięków

stabilność kształtu i wymiaru

sprężystość i wytrzymałość mechaniczna

odporność biologiczna i chemiczna

wodoodporność i paroprzepuszczalność

Wady wełny mineralnej:

higroskopijność i nasiąkliwość

większy ciężar własny od innych materiałów
izolujących (większy koszt montażu)

background image

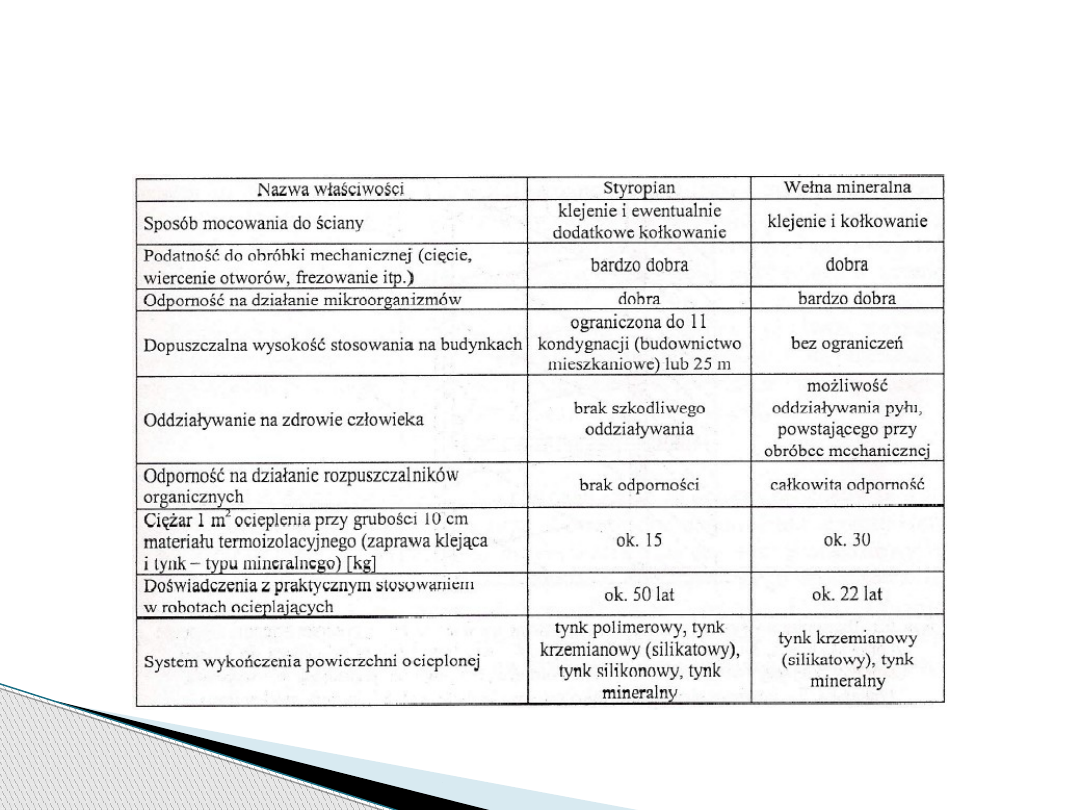

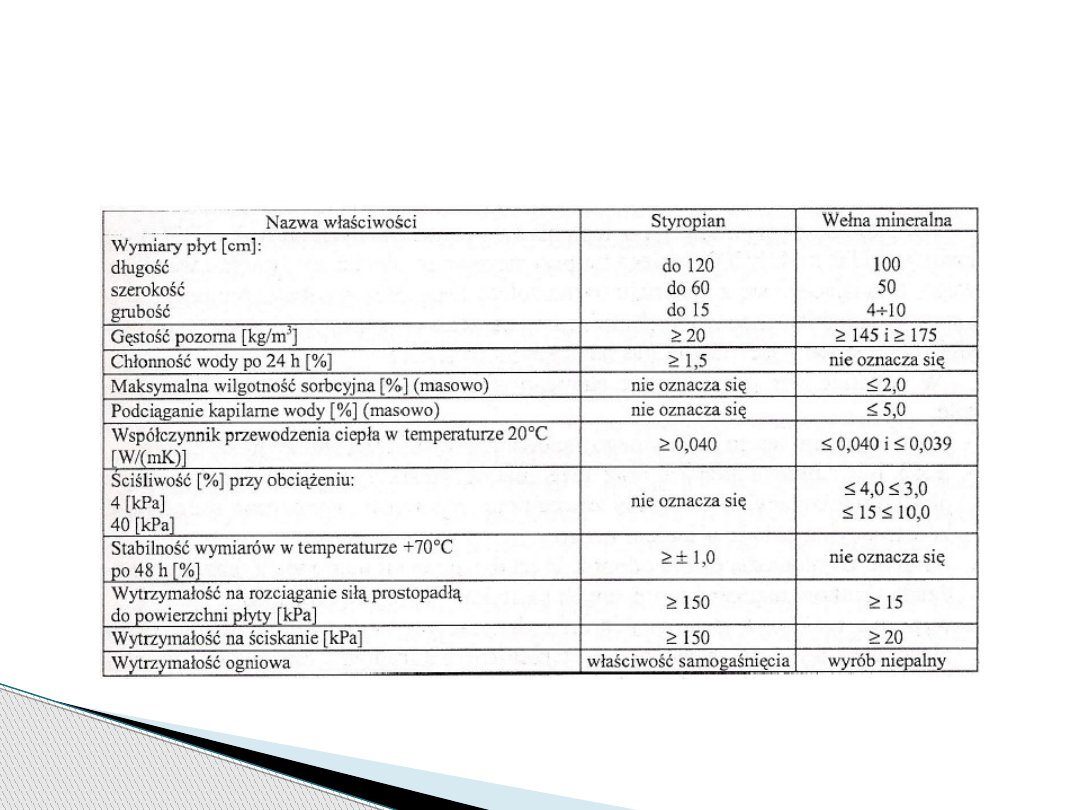

Porównanie właściwości fizykomechanicznych
styropianu i wełny mineralnej

background image

Porównanie właściwości technologiczno-
wykonawczych i użytkowych styropianu i wełny
mineralnej

background image

Zasada ocieplania ścian
warstwowych

Warstwowe ściany
zewnętrzne składają się z
warstwy konstrukcyjnej,
termoizolacyjnej oraz
zewnętrznej ochronnej lub
okładzinowej.

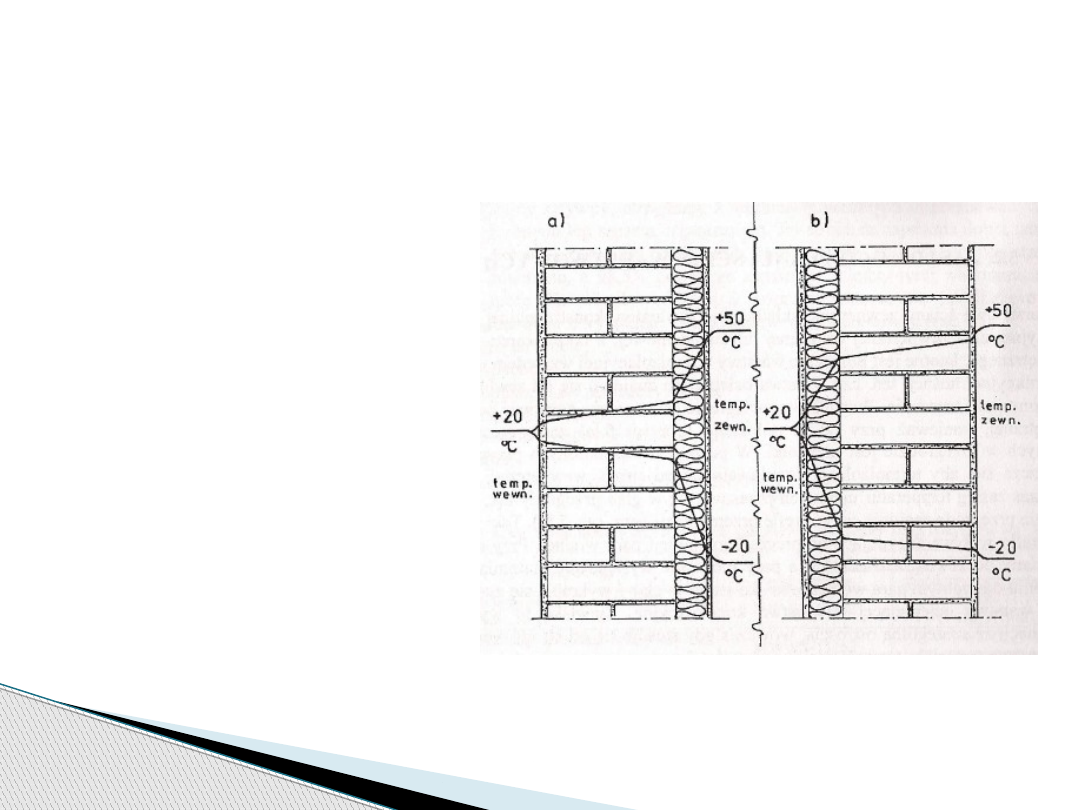

Nie zaleca się stosowania
termoizolacji od strony
wewnętrznej z dwóch
powodów:

background image

Prawie cała przegroda znajduje się wówczas
w strefie przemarzania.
Przy takim położeniu warstwy
termoizolacyjnej para wodna łatwo przenika
w głąb i wykrapla się zwykle na styku
warstwy ocieplającej z warstwą
konstrukcyjną.
W takim przypadku na powierzchni ściany
należy zastosować paroizolację

Mniejsza stateczność cieplna ścian
(zdolność do utrzymywania ustalonej
temperatury na powierzchniach
wewnętrznych).

background image

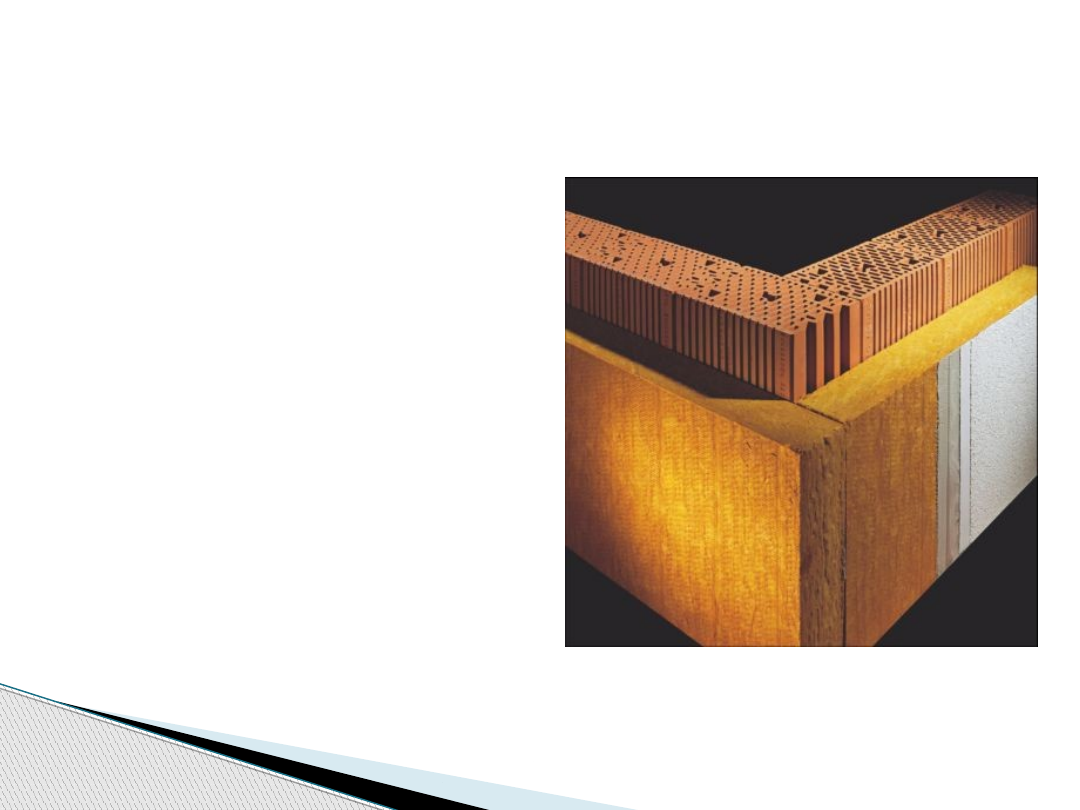

Ściany dwuwarstwowe

Ściany dwuwarstwowe
składają się z wewnętrznej
warstwy nośnej i
przymocowanego do niej
ocieplenia.
Lekkie technologie ociepleń
stosowanych dla ścian
dwuwarstwowych mogą
być również
wykorzystywane do
dociepleń ścian
zewnętrznych istniejących
budynków.

background image

Sposoby ocieplania warstwy nośnej ściany
można podzielić na dwie grupy:

Metody polegające na przyklejeniu płyt do
powierzchni nośnej ściany, a następnie
wykonanie na powierzchni tych płyt warstwy
ochronnej w postaci tynku cienkościennego
na podłożu z siatki z tworzywa sztucznego

Metody polegające na montażu na warstwie
konstrukcyjnej rusztu z krawędziaków
drewnianych lub profili stalowych. Jako
okładziny stosuje się zwykle panele z blachy
fałdowej bądź elementy deskowe tzw. siding

background image

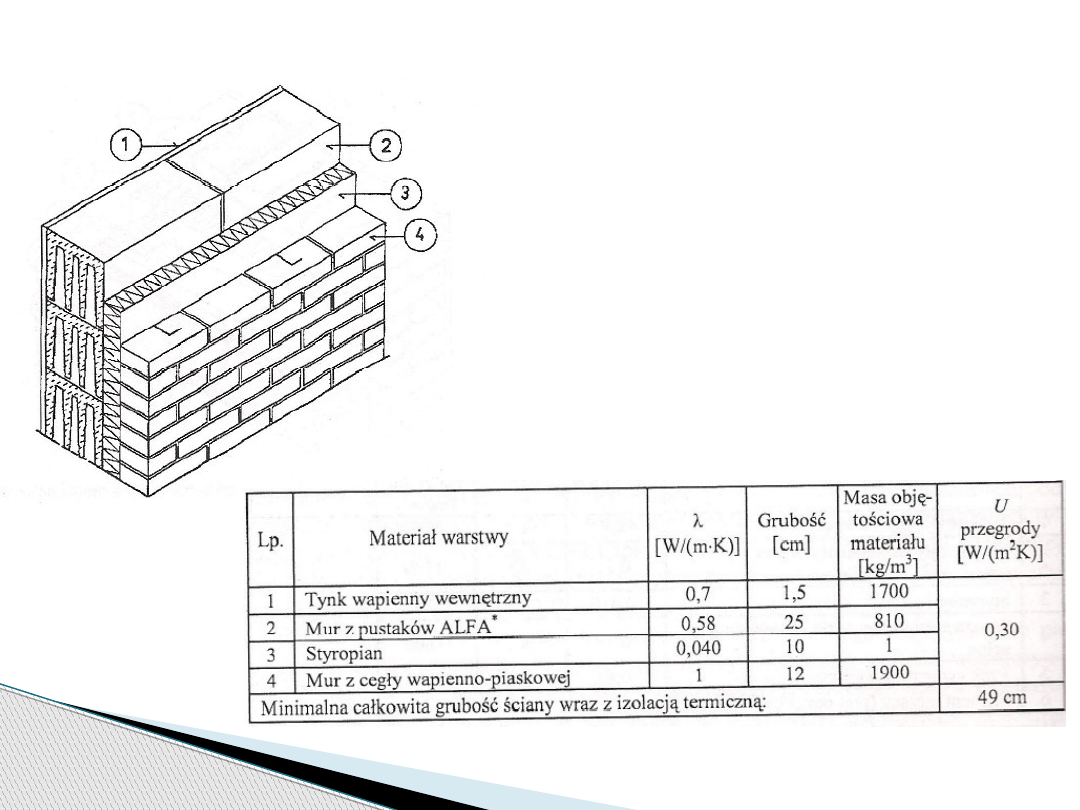

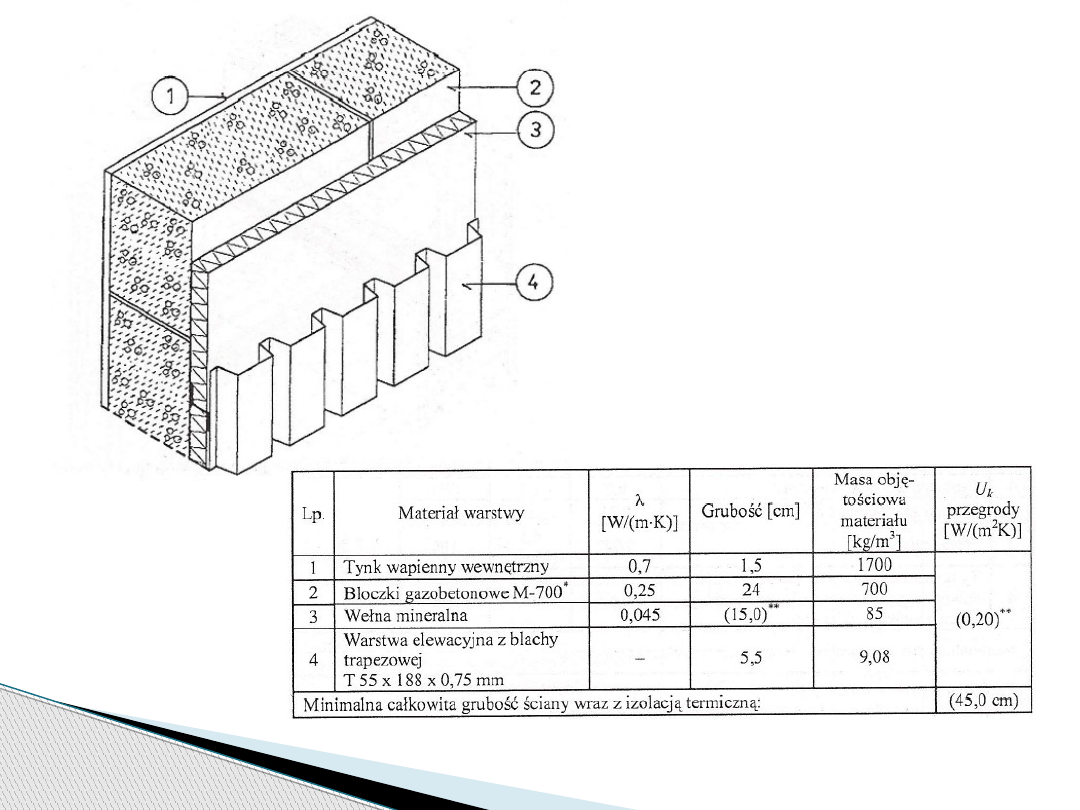

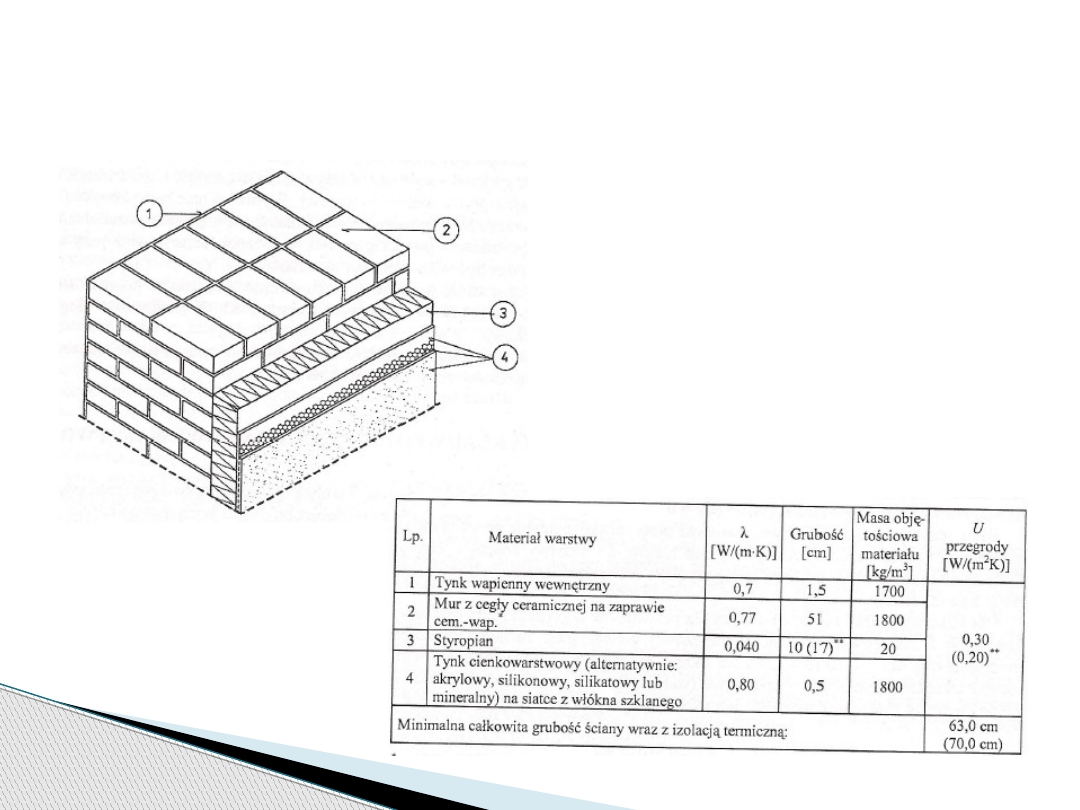

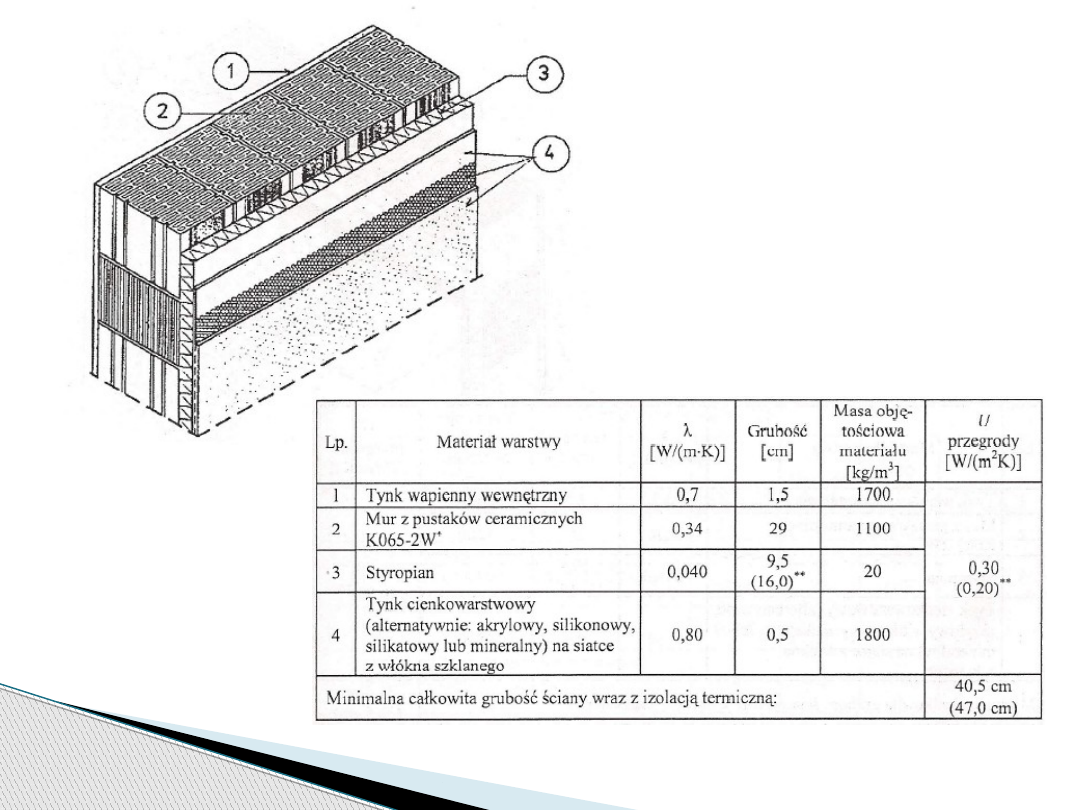

Przykłady rozwiązań

background image
background image
background image

Ściany trójwarstwowe
szczelinowe

Ściany trójwarstwowe
składają się z 3 pionowych
warstw: nośnej,
dociepleniowej oraz
osłonowej.
Izolacyjność termiczna ścian
trójwarstwowych jest
podobna do
dwuwarstwowych. Ich
elewacja jednak znacznie
odporniejsza na
uszkodzenia.

background image

Schematy ścian
trójwarstwowych

Wyróżniamy dwa schematy
ścian trójwarstwowych.

W pierwszym szczelina jest
całkowicie wypełniona
materiałem termoizolacyjnym .
Aby uniknąć zawilgocenia
warstwy termoizolacyjnej,
należy stosować w kolejnych
warstwach od wewnątrz do
zewnątrz przegrody materiały o
coraz większej
paroprzepuszczalności.

background image

W drugim schemacie
szczelina wypełniona
jest częściowo
materiałem
termoizolacyjnym, a od
strony zewnętrznej
ściany pod okładziną
znajduje się warstwa
powietrzna.

background image

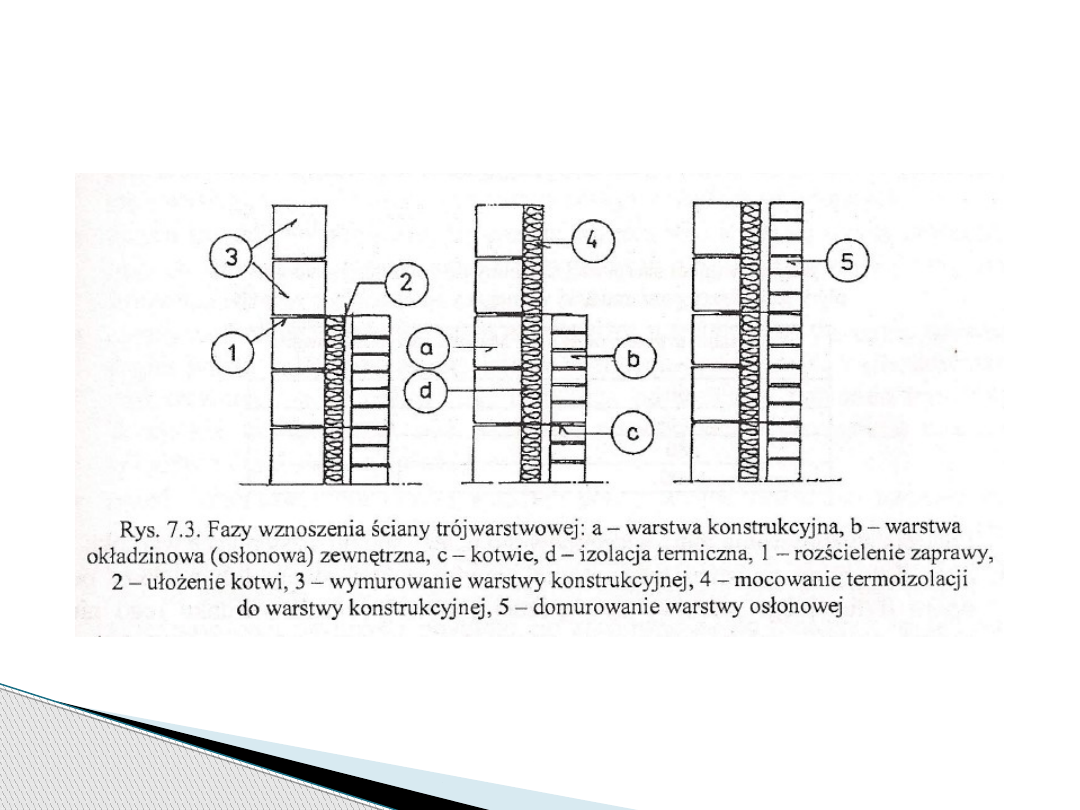

Fazy wznoszenia ściany
trójwarstwowej

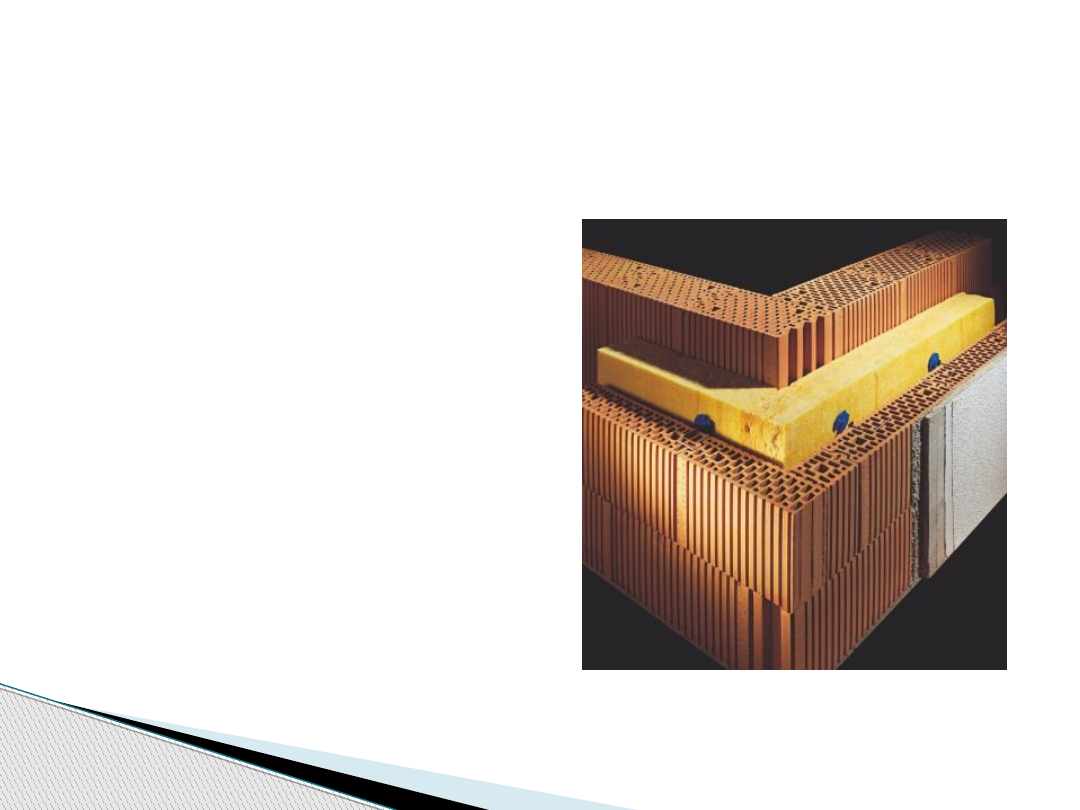

background image

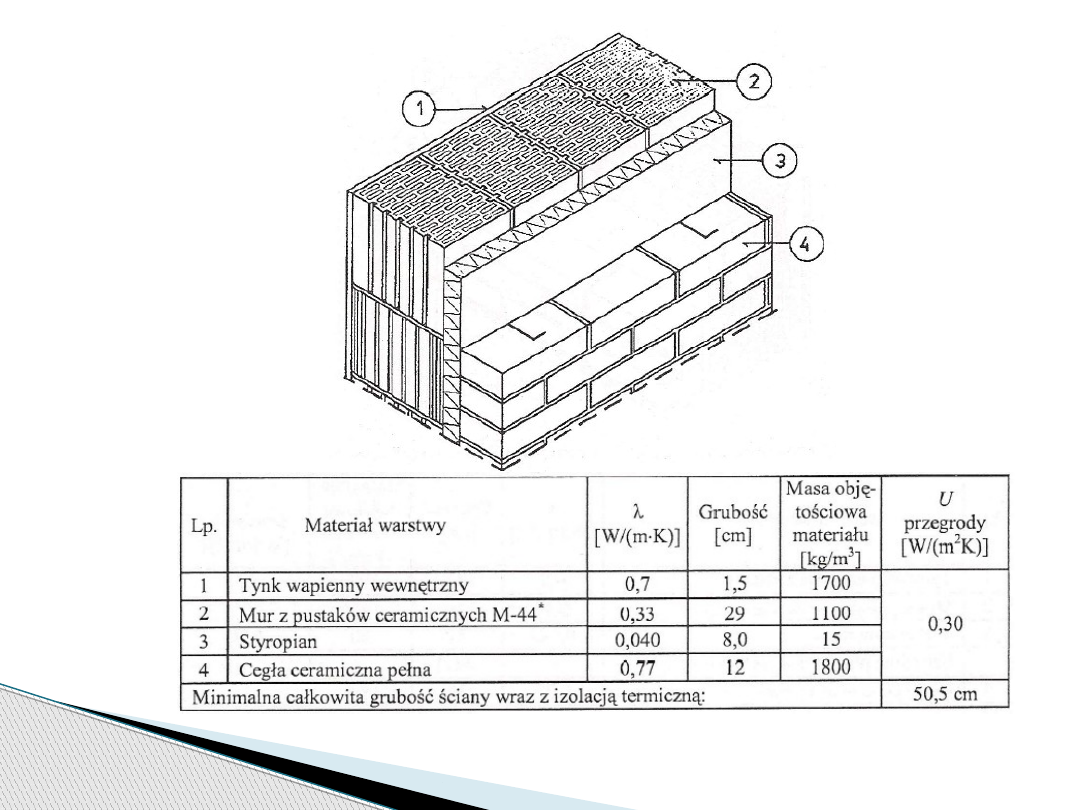

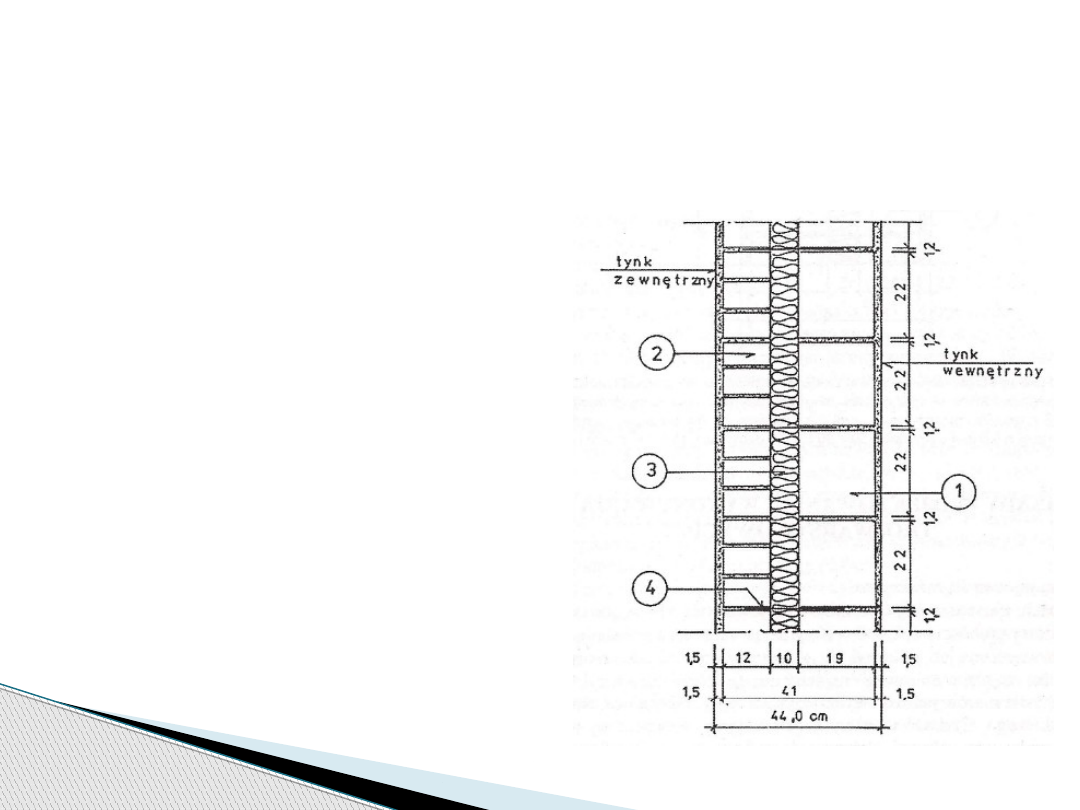

Przykłady rozwiązań

background image
background image

Cz. Byrdy „Ciepłochronne konstrukcje ścian
zewnętrznych budynków mieszkalnych”

Dziennik Ustaw 2008 Nr 201, poz. 1238

www.budnet.pl

www.dom.pl

www.wikipedia.pl

Bibliografia

background image

Dziękuję za uwagę!
