ćwiczenia oświetlenie arkusz pusty2


Overview

Dane
Projekt
Wymiary
AFJ
MF i FC
ELJ
PN i EL
EKL
EKL Ref i EPL Ref


Sheet 1: Dane

Dane obiektu




Typ pomieszczeń w budynku - biura,

Regulacja oświetlenia we wszystkich pomieszczeniach - ręczna,

Stpień osadzania się brudu na oprawach we wszystkich pomieszczeniach : średni,

Dostęp do opraw we wszystkich pomieszczeniach : łatwy,

Wymagany poziom natężenia oświetlenia w pomieszczeniach : 300 lx,

Typy zainstalowanych opraw :





- w pomieszczeniach biurowych :


• oprawy oświetleniowe dwuświetlówkowe nasufitowe typu ORN-236 2x36W,


•oprawy oświetleniowe boczne i nasufitowe ze źródłami światła 2x21W,

- oprawy oświetleniowe przed wejściem, w przedsionku nr 1, kotłowni, pom. pomocniczym, łazience i WC żarowe, porcelanowe, boczne typu OoN - 1x100W,

- w pozostałych pomieszczeniach oprawy boczne i nasufitowe ze źródłami światła 2x21W.

- oprawy oświetleniowe awaryjne (AW) typu PK 109-AW 1x11W.
Roczne zapotrzebowanie energii elektrycznej do napędu urządzeń pomocniczych systemu oświetlenia wbudowanego Eel,pom,L = 0 [kWh/rok]

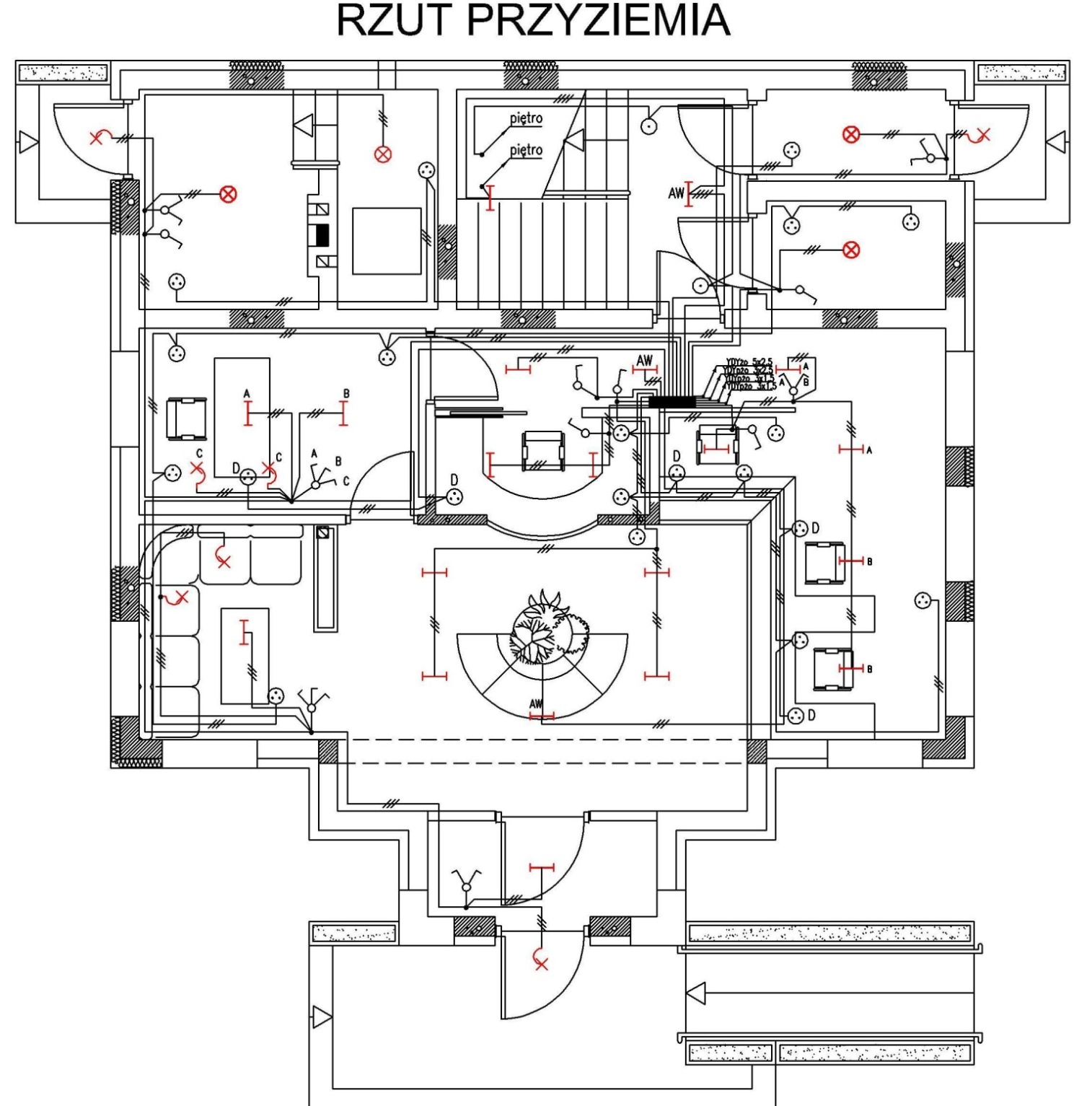

Sheet 2: Projekt

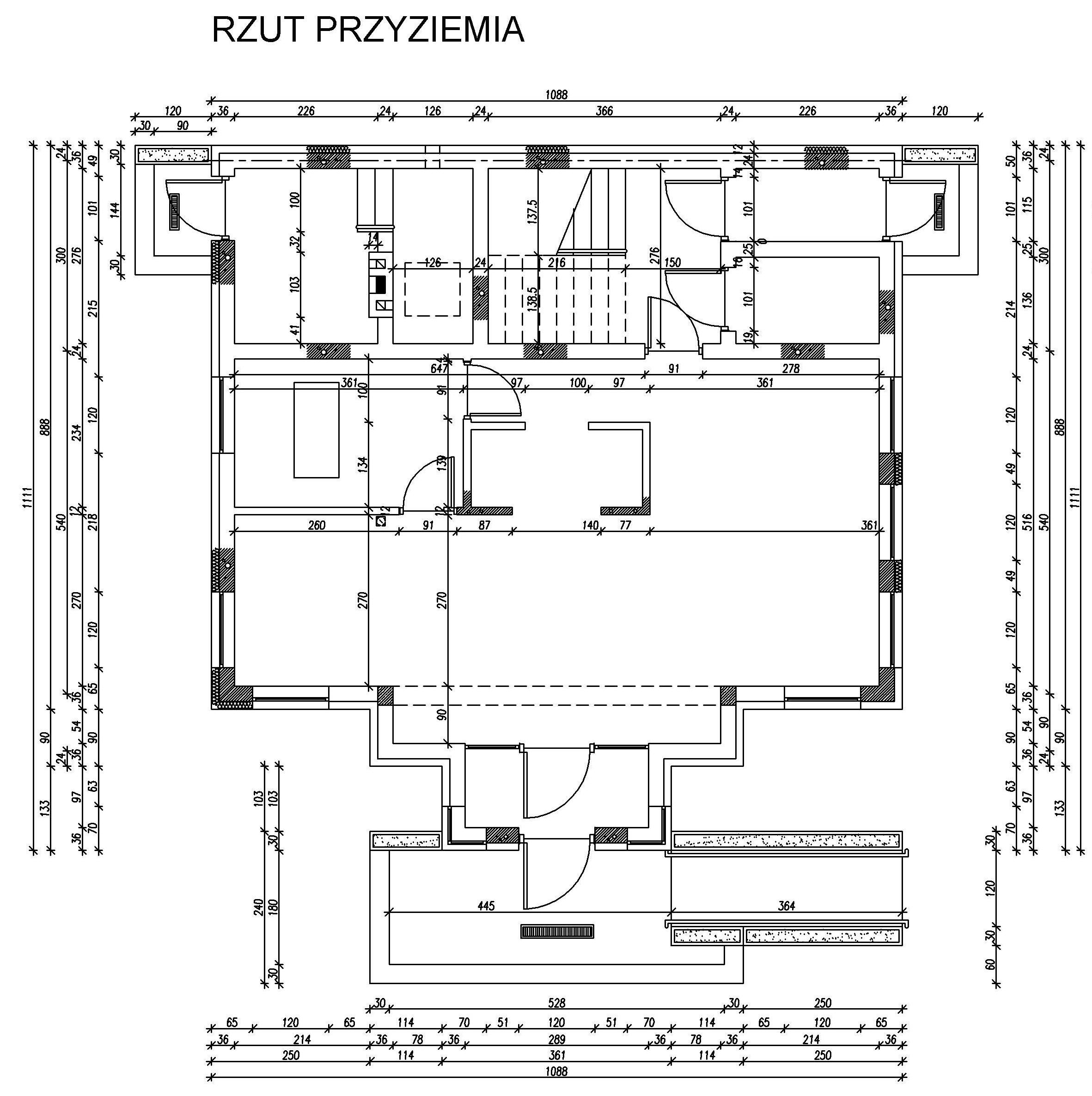

Sheet 3: Wymiary



Sheet 4: AFJ




Obliczanie powierzchni użytkowej pomieszczeń lub budynku Af [m2]



Według polskiej normy PN-70/B-02365 powierzchnia użytkowa budynku (Pu) - to powierzchnia pomieszczeń służąca do zaspokojenia potrzeb






związanych bezpośrednio z przeznaczeniem budynku (lub jego wydzielonej części).














Składa się na nią:
- powierzchnia podstawowa,






- powierzchnia pomocnicza,












Powierzchnia podstawowa (Pp) - to powierzchnia przeznaczona do zaspokojenia podstawowych potrzeb wynikających z funkcji na wszystkich kondygnacjach,budynku lub









jego wydzielonej części np. w budynku mieszkalnym - pokoje, w budynku przemysłowym - powierzchnia dla celów






produkcyjnych, w budynku szkolnym - powierzchnia do nauki.











Powierzchnia pomocnicza (Pd) - to powierzchnia przeznaczona do zaspokojenia pomocniczych potrzeb wynikających z funkcji budynku i nie wchodzących w zakres









potrzeb podstawowych - na wszystkich kondygnacjach (np. w budynku mieszkalnym - łazienki, w budynku przemysłowym






- pomieszczenia administracyjne, w budynku szkolnym - pokoje dla nauczycieli, pomieszczenia administracyjne).











Powierzchni korytarzy, klatek schodowych budynku nie wlicza się do powierzchni użytkowej budynku, lecz do powierzchni ruchu (Pr).






Powierzchnia "ruchu" przeznaczona jest do korzystania przez wszystkich lokatorów (użytkowników) domu.














Wyliczenie powierzchni użytkowej pomieszczeń Afj (lub budynku Af)














Pomieszczenia w budynku :

pow. A pom. [m2] pow. B pom. [m2] pow. C pom. [m2] pow. D pom. [m2] pow. A+B+C+D Afj [m2]
Biuro nr 2

8,45


8,45
Biuro nr 1

27,43 16,11 4,75
48,30
Przedsionek nr 1

2,60


2,60
Przedsionek nr 2

3,84


3,84
WC

3,07


3,07
Kotłownia

6,24


6,24
Pomieszczenie pomocnicze

3,48


3,48






Powierzchnia użytkowa Af RAZEM 75,98

Sheet 5: MF i FC

Obliczanie współczynnika utrzymania






Współczynnik utrzymania MF jest odwrotnością współczynnika zapasu "k"


Zalecane w kraju wartości współczynnika zapasu k (PN-84 E-02033)







Stopień osadzania brudu Dostęp do opraw

łatwy trudny

silne osadzanie się brudu 1,5 2

średnie osadzanie się brudu 1,4 1,7

słabe osadzanie się brudu 1,3 1,4








Oszacowany współczynnik zapasu "K" obiektu
1,4




Wyliczony współczynnik utrzymania MF
0,71




Obliczanie współczynnika uwzględniającego obniżenie poziomu natężenia oświetlenia do poziomu wymaganego :






























Wyliczony współczynnik Fc = 0,86





(w przypadku braku regulacji prowadzącej do utrzymywania natężenia oświetlenia na poziomie wymaganym => Fc=1)


Sheet 6: ELJ

Obliczanie rocznego jednostkowego zapotrzebowania energii użytkowej do oświetlenia ELJ











w poszczególnych pomieszczeniach lub budynku [kWh/m2a]













Tabela 6. Roczne uśrednione czasy użytkowania oświetlenia w budynkach niemieszkalnych



Typ budynku Czas użytkowania oświetlenia w ciągu roku [h/a]



tD tN tO

Biura 2250 250 2500
gdzie :







Szkoły 1800 200 2000
Fo - współczynnik uwzględniający nieobecność użytkowników w miejscu pracy







Szpitale 3000 2000 5000
PN – moc jednostkowa opraw oświetlenia podstawowego w danym wnętrzu lub budynku [W/m2],







Budynki gastronomii i usług 1250 1250 2500
tD – czas użytkowania oświetlenia w ciągu dnia, zgodnie z Tabelą 6 [h/a],







Dworce kolejowe, lotniska, muzea, hale wystawiennicze 2000 2000 4000
tN – czas użytkowania oświetlenia w ciągu nocy, zgodnie z Tabelą 6 [h/a],







Budynki handlowe 3000 2000 5000
FD – współczynnik uwzględniający wykorzystanie światła dziennego w oświetleniu , zgodnie z tabelą 2,











Fc - współczynnik uwzględniający obniżenie poziomu natężenia oświetlenia do wymaganego







Tabela 7. Uwzględnienie wpływu światła dziennego w budynkach


w przypadku braku regulacji prowadzącej do utrzymywania natężenia oświetlenia na poziomie







Typ budynku Rodzaj regulacji1) FD
wymaganym wartość współczynnika Fc wynosi 1.







Biura, dworce kolejowe, lotniska, muzea, hale wystawiennicze Ręczna 1
Budynek oceniany







Regulacja światła z uwzględnieniem światła dziennego 0,9









Budynki handlowe, budynki gastronomii i usług Ręczna 1
Pomieszczenia (budynek) : PN FC FO FD tD tN ELj
Szkoły, szpitale Ręczna 1
[W/m2] [h/a] [h/a] [kWh/(m2a)]
Regulacja światła z uwzględnieniem światła dziennego 0,8
Biuro nr 2 26,99 1 1 1 2250 250 67,48
1) - Założono, że co najmniej 60 % mocy instalowanej jest sterowane.
Biuro nr 1 21,57 1 1 1 2250 250 53,94




Przedsionek nr 1 16,16 1 0,9 1 700 150 12,36
Tabela 8. Uwzględnienie wpływu nieobecności pracowników w miejscu pracy


Przedsionek nr 2 24,20 1 1 1 1000 10 24,44
Typ budynku Rodzaj regulacji Fo
WC 6,83 1 0,9 1 700 10 4,37
Biura, szkoły Ręczna 1,00
Kotłownia 6,73 1 1 1 200 30 1,55
Automatyczna1) 0,90
Pomieszczenie pomocnicze 6,04 1 1 1 150 20 1,03
Budynki handlowe, gastronomii i usług, dworce kolejowe, lotniska, muzea, hale wystawiennicze Ręczna 1,00









Szpitale Ręczna (częściowo automatyczna) 0,80









1) - W przypadku automatycznej regulacji co najmniej jeden czujnik obecności powinien być zainstalowany w pomieszczeniu, a w pomieszczeniach dużych co najmniej jeden czujnik obecności na 30 m2. Założono, że w przypadku automatycznej regulacji co najmniej 60% mocy instalowanej jest sterowane.

Sheet 7: PN i EL

Obliczanie średniej ważonej mocy jednostkowej budynku ocenianego PN i średnio ważonego





zapotrzebowania energii elektrycznej użytkowej EL oświetlenia wbudowanego w budynku ocenianym












Pomieszczenia w budynku : Powierzchnia użytkowa j-tego pomieszczenia Afj [m2] Moc opraw w j-tym pomieszczeniu Pj [W] Roczne jednostkowe zapotrzebowanie energii do oświetlenia j-tego pomieszczenia ELj [kWh/m2rok] Moc jednostkowa opraw ośw. zainstalowana w j-tym pomieszczeniu Pj [W/m2] Pj · Afj [W] ELj · Afj [kWh/rok]
Biuro nr 2 8,45 228,00 67,48 26,99 228,00 570,00
Biuro nr 1 48,30 1042,00 53,94 21,57 1042,00 2605,00
Przedsionek nr 1 2,60 42,00 12,36 16,16 42,00 32,13
Przedsionek nr 2 3,84 93,00 24,44 24,20 93,00 93,93
WC 3,07 21,00 4,37 6,83 21,00 13,42
Kotłownia 6,24 42,00 1,55 6,73 42,00 9,66
Pomieszczenie pomocnicze 3,48 21,00 1,03 6,04 21,00 3,57















75,98


1489,00 3327,71















Średnio ważona moc jednostkowa budynku ocenianego PN : 19,60 [W/m2]












Średnio ważone zapotrzebowanie energii elektrycznej 43,80 [kWh/m2rok]


użytkowej ELO oświetlenia wbudowanego w budynku ocenianym :







Sheet 8: EKL

Obliczanie rocznego zapotrzebowania energii końcowej na oświetlenie
























wel – współczynnik korekcyjny dla nośnika energii jakim jest energia elektryczna, przyjęty z Tabeli 1 zał. 1







Tabela1. Współczynnik nakładu nieodnawialnej energii pierwotnej wi


ELj – roczne jednostkowe zapotrzebowanie energii na oświetlenie, [kWh/ m2a]







na wytworzenie i dostarczenie nosnika energii lub energii do budynku


Ac – powierzchnia użytkowa, m2







L.p. Nośnik energii końcowej Wsp. nakładu wi
Eel,pom,L – roczne zapotrzebowanie energii elektrycznej do napędu urządzeń







1 2 3

pomocniczych systemu oświetlenia wbudowanego [kWh/rok],






1 Paliwa olej opałowy 1,1









2 gaz ziemny 1,1
wel = 3,0






3 gaz płynny 1,1
ELj = 43,80 [kWh/m2rok]





4 węgiel kamienny 1,1
Af = 75,98 [m2]





5 węgiel brunatny 1,1
Eel,pom,L = 0 [kWh/rok]





6 biomasa 0,2









7 Ciepło z kogeneracji węgiel kamienny, gaz ziemny 0,8
Roczne zapotrzebowanie energii końcowej na oświetlenie EK,L budynku ocenianego [kWh/rok]







8 energia odnawialna (biogaz, biomasa) 0,15









9 Systemy ciepłownicze lokalne ciepło z ciepłowni węglowej 1,3




EK,L= ELj · Af



ciepło z ciepłowni gazowej/olejowej 1,2








1663,8545 ciepło z ciepłowni na biomasę 0,2




EK,L= ELj · Af = 3327,71 [kWh/a]

10 Energia
elektryczna
produkcja mieszana 3,0









systemy PV 0,7













Roczne zapotrzebowanie energii pierwotnej przez system oświetlenia wbudowanego QP,L





























QP,L = wel • EK,L + wel • Eel,pom,L























QP,L = wel • EK,L + wel • Eel,pom,L = 9983,13 [kWh/a]






Sheet 9: EKL Ref i EPL Ref

Wyznaczanie referencyjnego rocznego jednostkowego zużycia energii elektrycznej końcowej dla oświetlenia EK,L,Ref





oraz referencyjnego rocznego jednostkowego zużycia energii pierwotnej dla oświetlenia wbudowanego EPL,Ref





















Tabela 8. Wartości jednostkowej mocy oświetlenia wbudowanego i zużycia energii






pierwotnej oświetlenia referencyjnego











Lp. Rodzaj budynku lub lokalu Maksymalna wartość jednostkowej mocy oświetlenia PN,Ref [W/m2] EK,L,Ref [kWh/(m2rok)] EPL,Ref [kWh/(m2rok)]


1 Biura 20 45 135


2 Szkoły 20 40 120


3 Szpitale 25 80 240


4 Restauracje 25 60 180


5 Sportowo-rekreacyjne 20 50 150


6 Handlowo-usługowe 25 75 225















Dla każdego przypadku indywidualnego należy wartość referencyjną EPL,Ref wyznaczyć indywidualnie,





określajac maksymalną jednostkową moc elektryczną oświetlenia z tabl. 8 i czasy działania na podstawie





projektu lub pomiarów jak dla budynku ocenianego.





Czasy użytkowania w ciągu roku przyjmujemy z tab. 6 załącznika nr 2, Wel =3,0
