Badanie diod Zeneraid 3381


Overview

Wykres1
Arkusz1
Wykres2
Arkusz2


Sheet 1: Wykres1



Sheet 2: Arkusz1

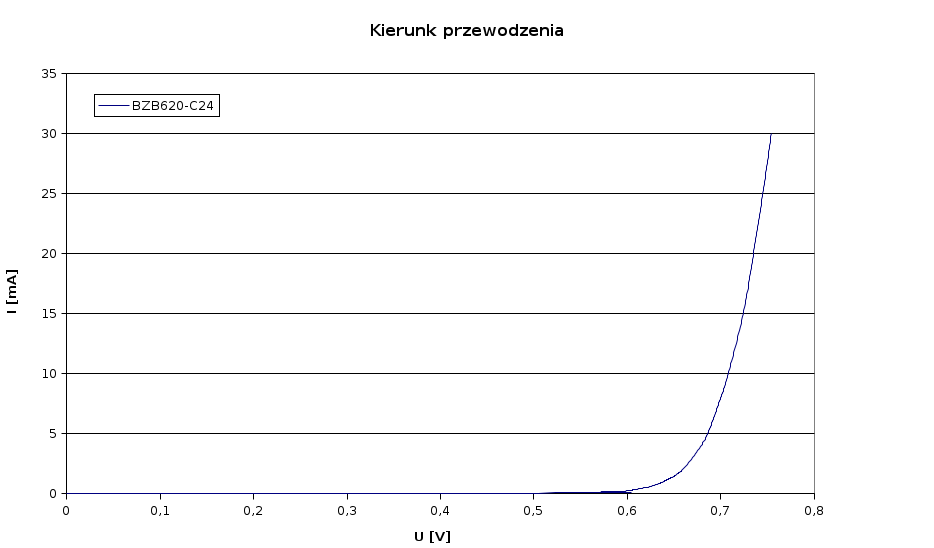

Kierunek przewodzenia
Typ: BZB620-C24
Lp U I
- [V] [mA]
1.        0 0
2.        0,554 0,05
3.        0,576 0,1
4.        0,595 0,2
5.        0,606 0,3
6.        0,62 0,5
7.        0,633 0,8
8.        0,639 1
9.        0,644 1,2
10.    0,651 1,5
11.    0,656 1,8
12.    0,659 2
13.    0,679 4
14.    0,691 6
15.    0,7 8
16.    0,708 10
17.    0,724 15
18.    0,735 20
19.    0,745 25
20.    0,754 30

Sheet 3: Wykres2



Sheet 4: Arkusz2

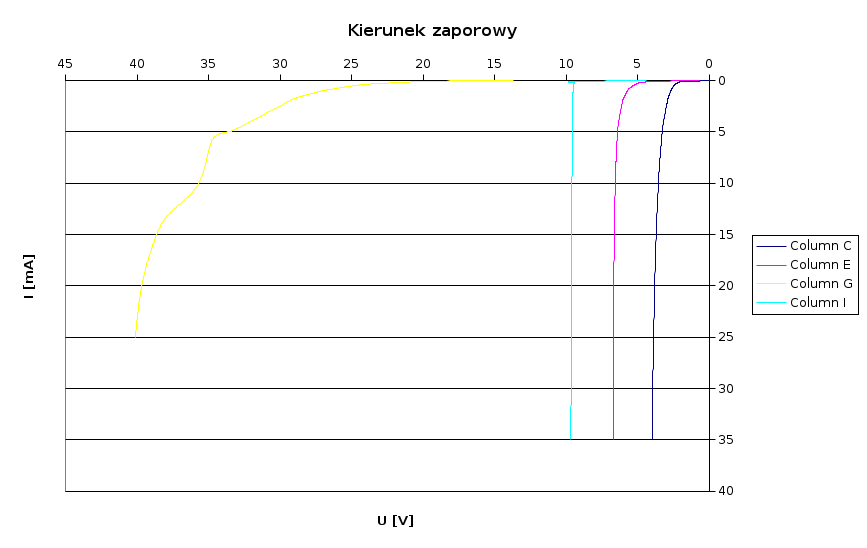

Kierunek zaporowy
Typ



Lp. U I U I U I U I
- [V] [mA] [V] [mA] [V] [mA] [V] [mA]
1.        0 0 0 0 0 0 0 0
2.        1,5 0,08 4 0,058 15 0,005 5 0,005
3.        2,027 0,1 4,36 0,1 20,27 0,1 9,506 0,1
4.        2,191 0,2 4,83 0,2 21,91 0,2 9,508 0,2
5.        2,337 0,3 5,07 0,3 23,37 0,3 9,512 0,3
6.        2,49 0,5 5,35 0,5 24,9 0,5 9,519 0,5
7.        2,624 0,8 5,62 0,8 26,24 0,8 9,535 0,8
8.        2,713 1 5,74 1 27,13 1 9,54 1
9.        2,76 1,2 5,82 1,2 27,6 1,2 9,544 1,2
10.    2,848 1,5 5,93 1,5 28,48 1,5 9,55 1,5
11.    2,911 1,8 6,03 1,8 29,11 1,8 9,546 1,8
12.    2,94 2 6,07 2 29,4 2 9,555 2
13.    3,21 4 6,35 4 32,1 4 9,576 4
14.    3,369 6 6,47 6 33,69 5 9,589 6
15.    3,483 8 6,54 8 34,83 6 9,603 8
16.    3,571 10 6,59 10 35,71 10 9,617 10
17.    3,778 17 6,67 17 37,78 13 9,642 17
18.    3,891 24 6,71 24 38,91 16 9,662 24
19.    3,97 30 6,73 30 39,7 20 9,678 30
20.    4,013 35 6,74 35 40,13 25 9,691 35
