---

Overview

Depolaryzacja wodorowa
korozja na styku 2 metali

---

Sheet 1: Depolaryzacja wodorowa

	Cynk			Żelazo
	t [min]	VH2 [cm3]	V" [cm3/cm2]	t [min]	VH2 [cm3]	V" [cm3/cm2]
	0,0	0	0	0	0,5	0,009
38,8	0,5	3,2	0,061	5	1	0,019
36,1	1,0	5,9	0,112	10	1,5	0,028
34,4	1,5	7,6	0,144	15	2,1	0,039
32,7	2,0	9,3	0,176	20	3	0,056
30,5	2,5	11,5	0,218	25	3,7	0,069
29	3,0	13,0	0,246	30	4,5	0,083
27,3	3,5	14,7	0,278	35	5,5	0,102
25,4	4,0	16,6	0,314	40	6,5	0,120
23,1	4,5	18,9	0,358	45	7,6	0,141
21,2	5,0	20,8	0,394	50	8,7	0,161
19,8	5,5	22,2	0,420
17,9	6,0	24,1	0,456
16,1	6,5	25,9	0,491
14,5	7,0	27,5	0,521
12,8	7,5	29,2	0,553
11,1	8,0	30,9	0,585
9	8,5	33,0	0,625
7,1	9	34,9	0,661
5,5	9,5	36,5	0,691
3,1	10	38,9	0,737
1,1	10,5	40,9	0,775

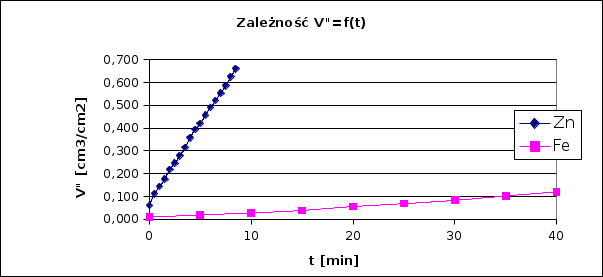

									Wymiary płytek [cm]	Pow. płytki S [cm2]	Masa płytki przed korozją m' [g]	Masa płytki po korozji m"[g]
								Fe	6 x 4,5	27,0	24,530	24,343
								Zn	6 x 4,4	26,4	25,187	25,034

---

Sheet 2: korozja na styku 2 metali

Zlewki	Kolor	Płytki	Wymiary [cm]	Powierzchnia S [cm2]	Masa próbki przed korozją m' [g]	Masa próbki po korozji m"[g]	Ubytek masy dm [g]	Ubytek masy próbki na jednostkę powierzchni dm(i)=dm/2S [g/cm2]
I	Brązowy osad	Żelazna	4,5x5	22,50	26,0204	25,962	0,0581	0,653625
II	Biały osad	Żelazna	4,5x6	27,00	31,9524	31,925	0,0271	0,36585
		Cynkowa	4,5x6,0	27,00	28,031	27,741	0,29	3,915
III	Brązowy osad	Żelazna	4,5x4,9	22,05	26,0302	25,963	0,0675	0,7441875
		Miedziana	4,5x5	22,50	7,604	7,420	0,192	2,16
