Uniwersytet Śląski Sosnowiec, dn. 20.04.2016 r

Wydział Nauk o Ziemi

Zakład Geologii Złóż

DOKUMENTACJA GEOLOGICZNA POKŁĄDU WĘGLA

KAMIENNEGO W KATEGORII B

Kajetan Zięba

Nr zestawu: 2a

1. METODYKA BADAŃ

• Dokumentację sporządzono na podstawie wykonanej siatki otworów wiertniczych w odległości 4 km od siebie.

• Wykonano 35 otworów; w każdym otworze nawiercono pokład węgla kamiennego.

• Dla każdego otworu oznaczono miąższość pokładu, zasiarczenie i zapopielenie (zał. 1 – tabela)

• Przebadano złoże pod względem zmienności jego parametrów (miąższość, zasiarczenie i zapopielenie); wykonano mapy:

- miąższości (zał. 2),

- zasiarczenia (zał. 3),

- zapopielenia (zał. 4)

• Mapy wykonano metodą interpolacji liniowej

• Zastosowanie zmienności złoża opierając się na modelu probabilistycznym

• Dla 3 warstw obliczono:

- średnia arytmetyczną

- odchylenie standardowe

- współczynnik zmienności

ŚREDNIA ARYTEMTYCZNA

miąższość:	1,90	m
popiół:	6,62	%
siarka:	1,12	%

ODCHYLENIE STANDARDOWE

miąższość:	0,67
popiół:	1,84
siarka:	0,60

WSPÓŁCZYNNIK ZMIENNOŚCI

miąższość:	35,08	%
popiół:	27,86	%
siarka:	53,09	%

• Na podstawie współczynnika zmienności zaklasyfikowano złoże do grupy zmienności wg tabeli.

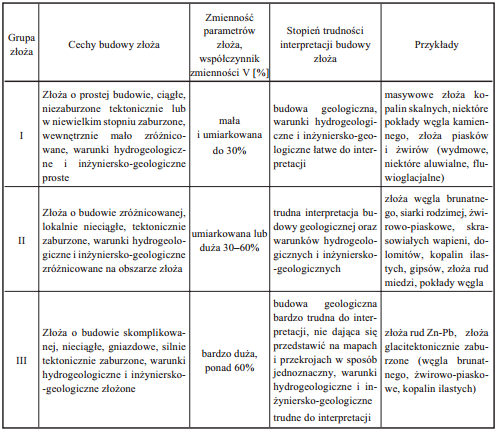

Tabela 1. Klasyfikacja złoża na podstawie jego zmienności

Uzyskany współczynnik zmienności (35%) klasyfikuje złoże do grupy II.

• Wykonano histogram (zał. 5) zasiarczenia, zapopielnia oraz miąższości. Określono na jego podstawie typ złoża

• Na miąższości obliczamy błąd względny i bezwględny

0,23	bezwzględny	%
11,86	względny	%

• Na podstawie błędu względnego zaliczono złoże do odpowiedniej kategorii wg Krajewskiego

• Według tej tabeli, opisywane złoże posiada kategorię B (10-20%)

2. OPIS ZŁOŻA

• Miąższość – obrazuje ją mapa izarytm

-max wartość: 3m (otwór 14, 19 i 31)

-min wartość: 0,6m (otwór 15)

- wartość średnia: 1,9m

-rozciąga się pasem z SW na NE

- odchylenie standardowe: 0,67

-współczynnik zmienności: 35,08 %

• Zasiarczenie – obrazuje mapa izarytm

-max wartość: 2,6%(otwór 8)

-min wartość: 0,5% (otwory7; 21; 24; 28)

-wartość średnia: 1,12%

-otacza centralną część zasobów pozabilansowych i rozszerza się w kierunku granic złoża

-odchylenie standardowe:0,6

- współczynnik zmienności: 53,09%

• Zapopielenie – obrazuje mapa izarytm

-max wartość: 13,2 (otwór 1)

-min wartość: 4(otwór 18)

-wartość średnia: 6,62 %

-zajmuje centralną część

-odchylenie standardowe: 1,84

-współczynnik zmienności: 27,86%

3. CHARAKTERYSTYKA ZASOBÓW

• Wyznaczono granice złoża w oparciu o:

- minimalną miąższość, która wynosi > 1,5m

-minimalną zawartość siarki, która wynosi >1%

-minimalną zawartość popiołu, która wynosi < 7%

• Zasoby obliczono dwoma metodami

- metoda I- metoda średniej arytmetycznej w odmianie bloków

Metoda średniej arytmetycznej

Złoże podzielono na V bloków uskokami. Dla każdego obliczono zasoby odnawialne wg wzoru:

Gdzie,:

F- powierzchnia obszaru bilansowego

m- miąższość

δ- gęstość węgla (1,4)

Metoda I:

nr bloku	F [m2)	m [m]	δ [t/m2]	Q [t]
I	26690000	1,30	1,4	48575800
II	24800000	2,40	1,4	83328000
III	41790000	1,95	1,4	114086700
IV	49450000	2,54	1,4	175844200
V	37350000	1,50	1,4	78435000
			suma	500269700
