POLITECHNIKA LUBELSKA WYDZIAŁ ZARZĄDZANIA	KATEDRA PODSTAW TECHNIKI
Imię i nazwisko	Ćwiczenie	Grupa	Semestr
Michał Szymczak	II	ZZ 4.3	IV
Milena Tęsna			Rok akademicki
			2007/2008
Temat laboratorium		Data wykonania	Ocena
Oscyloskopowe pomiary częstotliwości metodą bezpośrednią.		11.04.2008

Wiadomości teoretyczne.

Oscyloskop - wynaleziony przez Thomasa Edisona, jest przyrządem elektroniczny służącym do obserwowania, obrazowania i badania przebiegów zależności pomiędzy dwiema wielkościami elektrycznymi, bądź innymi wielkościami fizycznymi reprezentowanymi w postaci elektrycznej. Oscyloskop stosuje się najczęściej do badania przebiegów szybkozmiennych, niemożliwych do bezpośredniej obserwacji przez człowieka. Głównym elementem budowy oscyloskopu jest lampa oscyloskopowa.

W zależności od technologii analizy sygnału wyróżnić można oscyloskopy:

A)analogowe z lampą oscyloskopową na której obraz generowany jest w wyniku oddziaływania obserwowanych przebiegów na układ odchylania wiązki elektronowej

B)cyfrowe z monitorem wyświetlającym obraz wygenerowany przez układ mikroprocesorowy na podstawie analizy zdigitalizowanych sygnałów wejściowych.

Zasada działania oscyloskopu.

Najbardziej uniwersalnym ,a zarazem podstawowym narzędziem pomiarowym jest oscyloskop elektroniczny. Stosowany na szeroką skalę: w laboratoriach naukowo badawczych, przemyśle oraz w amatorskich warsztatach elektronicznych. Używany jest przede wszystkim do pomiarów, obserwacji i analizy kształtu czasowych przebiegów okresowych lub nieokresowych napięcia i prądu, do pomiaru wartości częstotliwości, kąta fazowego lub wyznaczania charakterystyk elementów nieliniowych. Oscyloskopy ogólnie charakteryzują się dużą rezystancją wejściową, dużą czułością napięciową i dużym zakresem częstotliwości badanych przebiegów ( w zakresie 0  20 GHz ).

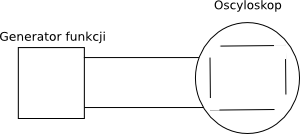

Ilustracja 1: Schemat zestawu pomiarowego

Lp.	Rodzaj sygnału	Częstotliwość na generatorze [Hz]	Liczba działek[dz]	Podstawa czasu [μs/cm]	Częstotliwość obliczona [Hz]
1	sin	66 600	7,5	2	66 667
2	sin	52 600	3,8	5	52 632
3	sin	32 600	6,1	5	32 787
4	sin	22 600	4,4	10	22 727
5	sin	12 600	4,0	20	12 500
