Justyna Lubczyńska Wrocław, 18.05.2013

183224

Gr. Środa 7.30-9.00

Prowadzący projekt: dr inż. Tomasz Będza

Sprawozdanie z zajęć projektowych Technologie Rozwoju Produktu

„RE- Reverse Engineering”

1. Cel projektu

Celem projektu było opracowanie modelu parametrycznego w systemie CAD (SolidWorks) na podstawie modelu STL będącego rezultatem skanowania 3D.

2. Opis procedury rekonstrukcji.

Na początku w programie GOM Inspect otwieramy plik pt. TRP_004 (wybieramy File → Import) otrzymany od prowadzącego na zajęciach projektowych. Analizujemy zeskanowany techniką 3D model i wykonujemy jego przekroje potrzebne do wykonania rekonstrukcji w programie SolidWorks. W tym celu otwieramy zakładkę Construct, a tam wybieramy kolejno Section → Single Section i dokonujemy wyboru płaszczyzny przekroju oraz odległości tej płaszczyzny od punktu 0. Oto wygenerowane przeze mnie przekroje modelu, potrzebne mi do jego zrekonstruowania w programie SolidWorks:

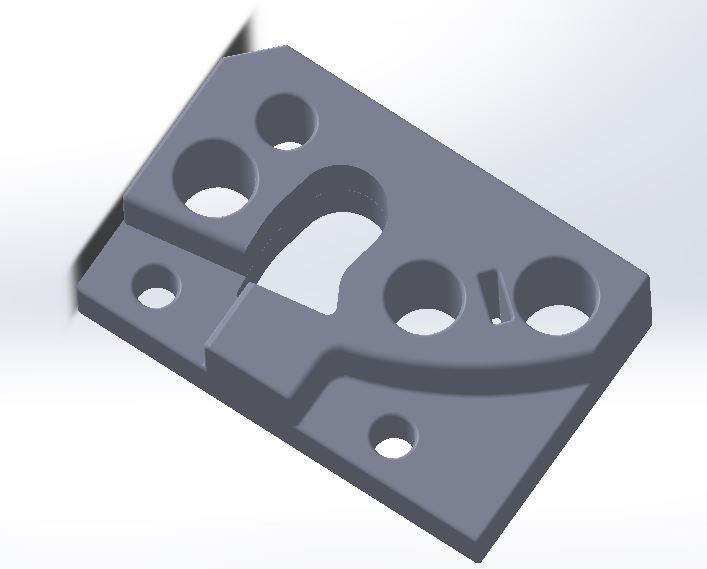

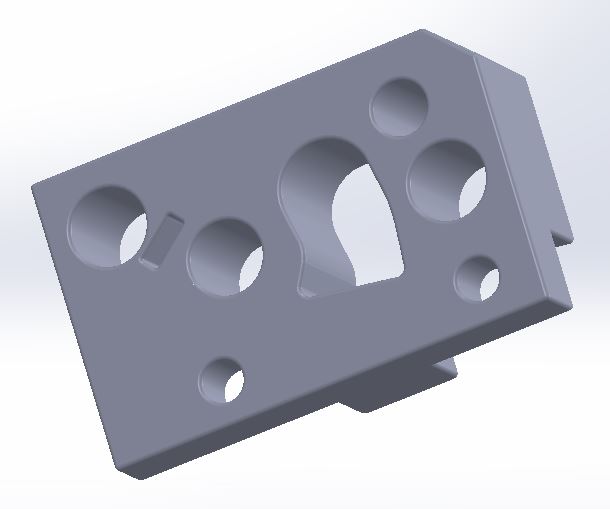

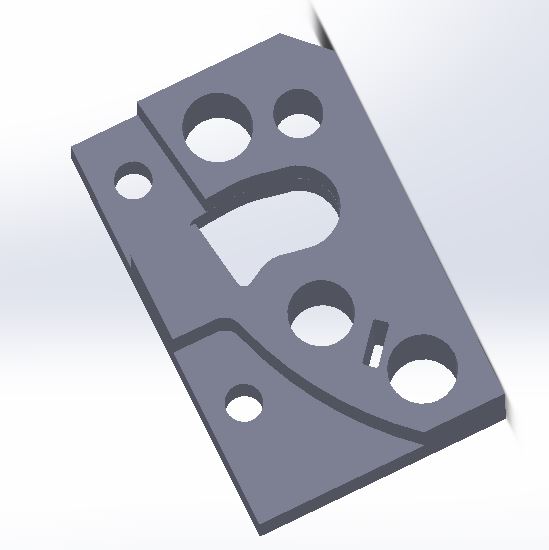

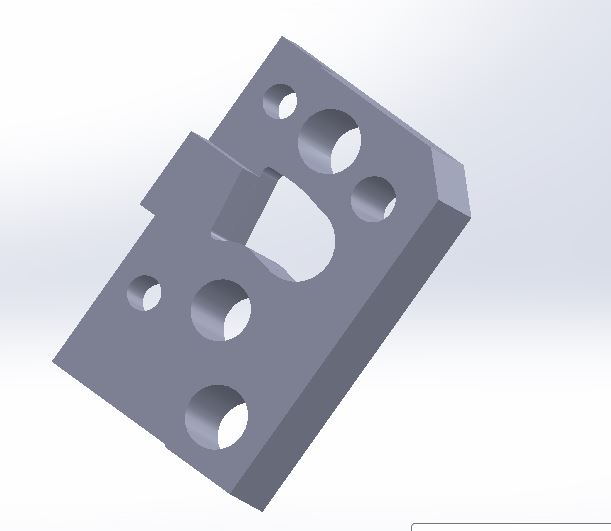

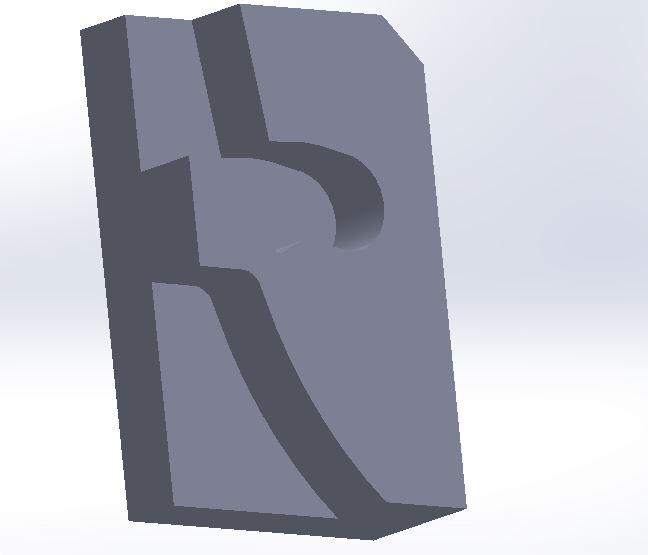

Kiedy już dokonamy wyboru i utworzenia przekrojów przechodzimy do programu SolidWorks. Otwieramy nowy projekt części, wczytujemy kolejno przekroje utworzone w formacie igs, aby na ich podstawie rysować nowy model. Wchodząc w zakładkę wstaw, wybieram opcję Operacje, a następnie Import i wstawiam przekroje. Prezentuję kilka screenów pokazujących powstającą rekonstrukcję zeskanowanego technika 3D modelu:

Kiedy już mamy zamodelowaną rekonstrukcję musimy zapisać nasz plik w formacie STL, aby później móc wczytać go do programu GOM Inspect i dokonać analizy porównawczej z plikiem zawierającym zeskanowany model. Zapisu rekonstrukcji jako pliku STL dokonujemy w następujący sposób: Klikamy Plik → Zapisz jako → wybieramy typ pliku jako STL → następnie w Opcjach ustawiamy parametry, które ma zawierać nasz plik.

Po eksportowaniu pliku jako STL wracamy do programu GOM Inspect i tak donamy analizy porównawczej obydwu modeli. W tym celu klikamy New Projekt → Import → File i tutaj wybieramy w pierwszej kolejności plik otrzymany od prowadzącego, zawierający zeskanowany techniką 3D model. Po wyświetleniu parametrów, wybieramy jako jednostkę „mm”, a jako typ „Mesh”. Kolejną czynnością jakiej dokonamy będzie importowanie modelu utworzonego przeze mnie w SolidWorksie. Dokonujemy takich samych czynności importu jak poprzednio, parametr jednostki nam się nie zmienia, natomiast jako typ wybieramy „CAD Body”

Teraz dokonamy analizy porównawczej obydwu modeli.

W tym celu w programie GOM Inspect wchodzimy w zakładkę Inspection → CAD Comparision → Surface Comparision on Actual. Po tak wyborze ustalamy parametry i klikamy OK.

Oto co uzyskujemy:

3. Wnioski

Jak widać na pokazanych obrazkach analiza pokazuje nam niedokładność z jaką utworzyliśmy zrekonstruowany model, a co z tego wynika błędy rekonstrukcji. Można zatem powiedzieć, że zrekonstruowany model nie oddaje w pełni rzeczywistych wymiarów zeskanowanego przedmiotu.

Jednak możliwość dokonania rekonstrukcji i analizy w tych programach pozwala na odtworzenie zniszczonego, czy zużytego przedmiotu co jest bardzo pomocne.
