POLITECHNIKA POZNAŃSKA INSTYTUT ELEKTROTECHNIKI I ELEKTRONIKI PRZEMYSŁOWEJ Zakład Energoelektroniki i Sterowania
Laboratorium Elektroniki i Energoelektroniki Temat ćwiczenia Tranzystor bipolarny i jego układy pracy.
Studia stacjonarne Nr grupy: 12/2	Wykonawcy: 1. 2. 3.	Rok akademicki. 2007 / 2008 semestr. letni
		Data wykonania ćwiczenia 03.03.2008	Data oddania sprawozdania 10.03.2008
Uwagi :

1. Cel ćwiczenia

Celem ćwiczenia było poznanie sposobu pomiaru charakterystyk tranzystora bipolarnego.

2. Zestaw pomiarowy

Pomiarów dokonywaliśmy w układzie WE – wspólny emiter, z wykorzystaniem zestawu laboratoryjnego ETS-5000, oraz multimetrów cyfrowych UNI-T oraz APPA.

Ponadto do części ćwiczenia wykorzystaliśmy charakterograf HAMEG HM 6042.

3. Przebieg ćwiczenia

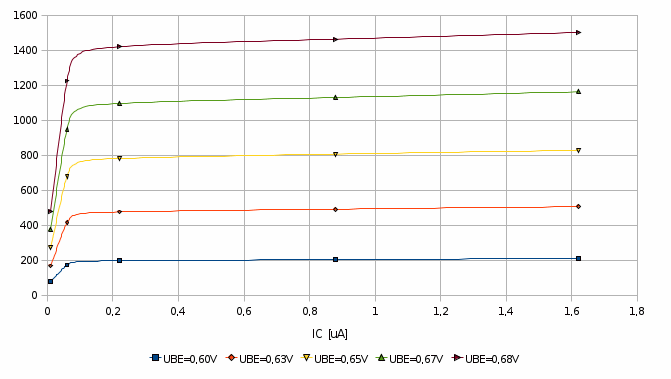

Na początek dokonaliśmy obserwacji charakterystyk na charakterografie. Wyniki zamieszczam poniżej:

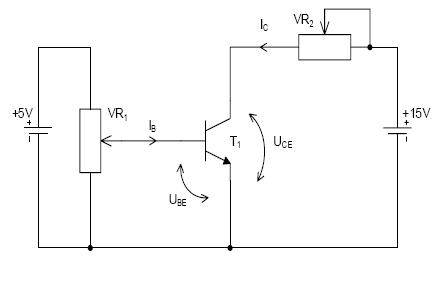

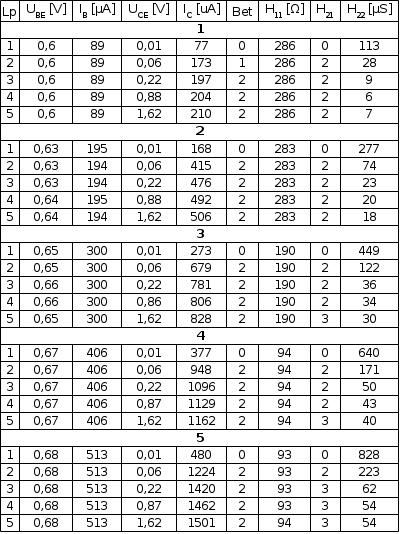

Dzięki tym wynikom zaczęliśmy wyznaczanie charakterystyk z wykorzystaniem układu pomiarowego, opartego na zestawie laboratoryjnym ETS-5000. Po podłączeniu układu WE na płytce PT 2A, otrzymaliśmy następujące wyniki:

dla U_CE = 1,62 V.

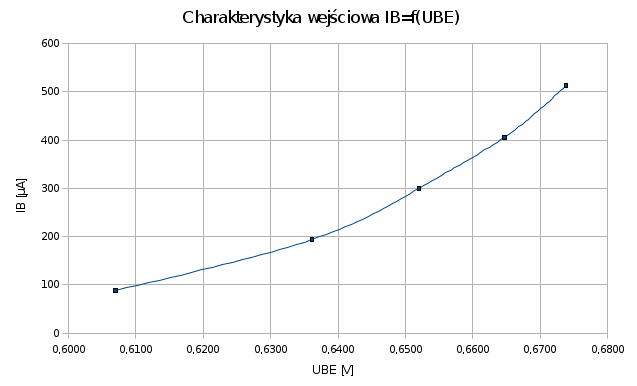

Dzięki nim wykreśliliśmy charakterystykę wejściową I_B = f (U_BE):

Otrzymany wykres jest prawidłowy, jednak jest tak naprawdę tylko wycinkiem faktycznej charakterystyki. Wraz ze wzrostem napięcia baza-emiter, prąd bazy będzie rósł coraz gwałtowniej do nieskończoności.

4. Wnioski

Ze względu na ograniczoną ilość czasu oraz fakt, iż mierniki odmawiały posłuszeństwa, wykonaliśmy tylko niewielką część zadań: wyznaczaliśmy charakterystyki wejściowe w układzie WE, oraz obserwowaliśmy charakterystyki na charakterografie. Z porównania tych dwóch pomiarów zauważamy, iż są one praktycznie identyczne. Zatem wnioskujemy, iż nasze pomiary są poprawne, a układ i przyrządy – dokładne.
