Moc w obwodach prądu sinusoidalnego

Politechnika Lubelska

Laboratorium Technik Obwodów

Ćwiczenie nr 7

Nazwisko i imię:

Zdunek Maksymilian

Zygo Jarosław

Semestr:

II

Grupa:

2.7

Rok akademicki

2011/2012

Temat: Moc w obwodach prądu sinusoidalnego


Data wykonania:

19.04.2012

Ocena:



Cel ćwiczenia: Poznanie i zbadanie charakterystyki mocy elektrycznej w obwodach prądu sinusoidalnego.


Używane przyrządy:


Przebieg ćwiczenia:


1. Badanie mocy elektrycznej w obwodzie z dwójnikiem.

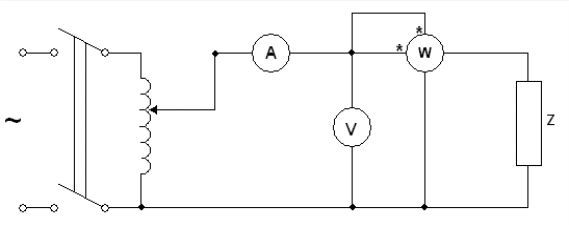

Układ pomiarowy:




Tabela pomiarów:


L.P.

U

I

P

Z

R

X

cosφ

φ

S

Q

V

A

W

Ω

Ω

Ω

º

V*A

var

1.

240

0,95

90

252,63

99,72

232,1179

0,3947368

66º 45'

228

209,4864

2.

200

0,8

62

250

96,875

230,475

0,3875

67º 12'

160

147,504

3.

160

0,65

40

246,15

94,002

227,189

0,3846153

67º 23'

104

96,0024





Obliczenia:

- Moc pozorna (S):


(dla 1 pomiaru)

(dla 2 pomiaru)

(dla 3 pomiaru)


- Cosφ:

=>


(dla 1 pomiaru)


(dla 2 pomiaru)


(dla 3 pomiaru)


- kąt φ (odczytany z tablic trygonometrycznych na podstawie cos):


φ = 66º 45' (dla 1 pomiaru)

φ = 67º 12' (dla 2 pomiaru)

φ = 67º 23' (dla 3 pomiaru)


- Moc bierna (Q):


(dla 1 pomiaru)

(dla 2 pomiaru)

(dla 3 pomiaru)


- Moduł impedancji: (Z)


(dla 1 pomiaru)

(dla 2 pomiaru)

(dla 3 pomiaru)


- Rezystancja zastępcza (R):


(dla 1 pomiaru)

(dla 2 pomiaru)

(dla 3 pomiaru)


- Reaktancja zastępcza (X):


(dla 1 pomiaru)

(dla 2 pomiaru)

(dla 3 pomiaru)


Równania wartości chwilowej napięcia, prądu i mocy:


- wartość chwilowa napięcia

(1 pomiar)

(2 pomiar)

(3 pomiar)

- wartość chwilowa prądu

(1 pomiar)

(2 pomiar)

(3 pomiar)


- wartość chwilowa mocy

=

= (1 pomiar)


=

= (2 pomiar)


=

= (3 pomiar)


Wykres:

Patrz załączniki 1,2,3.


Trójkąty mocy:

Dla 1 pomiaru:











Dla 2 pomiaru:






Dla 3 pomiaru:













Trójkąty impedancji:

Dla 1 pomiaru:













Dla 2 pomiaru:













Dla 3 pomiaru:












Postacie zespolone:

- Impedancja Z

(postać algebraiczna)

(postać wykładnicza)


(dla 1 pomiaru)

(dla 2 pomiaru)


(dla 3 pomiaru)


- Upięcie U


(postać wykładnicza)



(dla 1 pomiaru)


(dla 2 pomiaru)


(dla 3 pomiaru)


- Prąd I


(postać wykładnicza)



(dla 1 pomiaru)


(dla 2 pomiaru)


(dla 3 pomiaru)


- Moc S

(postać algebraiczna)

(postać wykładnicza)


(dla 1 pomiaru)


(dla 2 pomiaru)


(dla 3 pomiaru)




2. Badanie mocy elektrycznej w obwodzie z dwójnikiem równoległym.

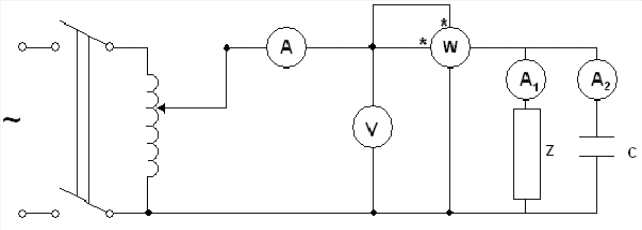

Układ pomiarowy:




Tabela pomiarów:


L.P.

U

I

P

I1

I2

Z

R

XL

XC

S

Q

cosφ


V

A

W

A

A

Ω

Ω

Ω

Ω

V*A

var

1.

240

0,39

84

0,47

0,92

96,6

86,69

225,19

115,04

93,6

41,2776

0,897458

Wył. zam.

2.

200

0,32

60

0,39

0,76

64

60

145

91,5789

64

22,272

0,9375

1.

240

0,96

86

0,47

0

230,4

86

473,719

-

230,4

213,74208

0,3732638

Wył. otw.

2.

200

0,80

60

0,39

0

160

60

475,487

-

160

148,352

0,375


Obliczenia:


- Moc pozorna (S):


(dla 1 pomiaru z kondensatorem)

(dla 2 pomiaru z kondensatorem)


(dla 1 pomiaru bez kondensatora)

(dla 2 pomiaru bez kondensatora)


- Cosφ:

=>


(dla 1 pomiaru z kondensatorem)

(dla 2 pomiaru z kondensatorem)



(dla 1 pomiaru bez kondensatora)

(dla 2 pomiaru bez kondensatora)


- kąt φ (odczytany z tablic trygonometrycznych na podstawie cos):


φ = 26º 10'

φ = 20º 22'

φ = 68º 05'

φ = 68º 00'


- Moc bierna (Q):


(dla 1 pomiaru z kondensatorem)

(dla 2 pomiaru z kondensatorem)


(dla 1 pomiaru bez kondensatora)

(dla 2 pomiaru bez kondensatora)

- Moduł impedancji: (Z)


(dla 1 pomiaru z kondensatorem)

(dla 2 pomiaru z kondensatorem)


(dla 1 pomiaru bez kondensatora)

(dla 2 pomiaru bez kondensatora)


- Rezystancja zastępcza (R):


(dla 1 pomiaru z kondensatorem)

(dla 2 pomiaru z kondensatorem)


(dla 1 pomiaru bez kondensatora)

(dla 2 pomiaru bez kondensatora)


- Reaktancja zastępcza cewki (XL):


(dla 1 pomiaru z kondensatorem)

(dla 2 pomiaru z kondensatorem)


(dla 1 pomiaru bez kondensatora)

(dla 2 pomiaru bez kondensatora)


- Reaktancja zastępcza kondensatora (XC):


(dla 1 pomiaru z kondensatorem)

(dla 2 pomiaru z kondensatorem)


Wykresy wskazowe:





































3. Wnioski


Moc mierzona przez watomierz nazywamy mocą czynną (P). Oprócz niej istnieje jeszcze moc bierna (Q) oraz pozorna (S). Graficznym obrazem zależności poszczególnych mocy jest tzw. trójkąt mocy. Ciekawe są pomiary prądu w układzie z dwójnikiem równoległym. Wskazania na amperomierzu kondensatora (A2) oraz amperomierzu cewki (A1) są większe niż wskazania na głównym amperomierzu. Gdy odłączyliśmy kondensator większe wskazania były na amperomierzu głównym. Wartość mocy czynnej w połączeniu z kondensatorem nie różniła się od tej w połączeniu bez kondensatora. Natomiast wartości mocy pozornych i biernych różniły się zależnie od układu.
