Transmisja Danych

Laboratorium

Tomasz Kapusta

Kierunek Informatyka

III rok stacjonarnych studiów I stopnia

Rok akademicki 2011/2012

prowadzący dr inż. Jarosław Zygarlicki

Laboratorium 5

Badanie własności systemu transmisji danych z wykorzystaniem modulatora
i demodulatora BPSK.

Politechnika Opolska 2011

Spis Treści

1. Wstęp teoretyczny...............................................................................................	3
1.1. Modulacja..................................................................................................	3
1.2. Demodulacja..............................................................................................	3
1.2. BPSK.........................................................................................................	3
2. Przebieg ćwiczenia..............................................................................................	4
2.1. Cel ćwiczenia..............................................................................................	4
3. Wnioski................................................................................................................	4

1. Wstęp teoretyczny

1.1. Modulacja

Modulacja – samorzutna lub celowa zmiana parametrów sygnału.

Przykładem może być modulowany dźwięk syreny alarmowej o zmiennej częstotliwości.

Częstotliwość zmian wywołanych modulacją jest dużo mniejsza od częstotliwości fali.

Jeżeli modulowane są sygnały sinusoidalne, to proces ten może powodować zmiany amplitudy, częstotliwości lub fazy drgań. W przypadku fal prostokątnych (często stosowanych w technice cyfrowej) procesowi modulacji podlega szerokość, amplituda, pozycja (układ) oraz gęstość impulsów.

1.2. Demodulacja

Demodulacja – to proces odwrotny do modulacji. Odbiornik nazywany demodulatorem uzyskuje sygnał, który dekoduje do wyjściowej postaci.

1.3. PSK

PSK (ang. Phase Shift Keying) – najprostsza forma modulacji PSK, w której faza może przyjmować jedną z dwóch wartości przesuniętych względem siebie o 180° reprezentując logiczne 0 lub 1.

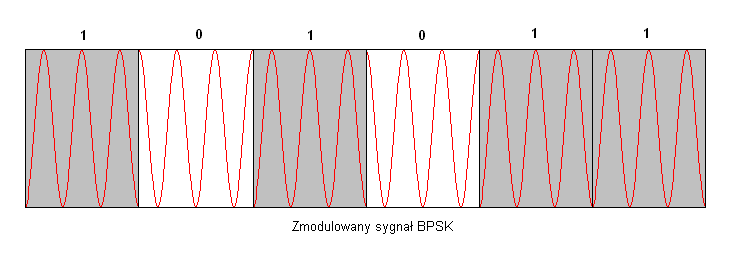

Zmodulowany sygnał BPSK.

2. Przebieg ćwiczenie

2.1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z technikami modulacji z wykorzystaniem sygnałów cyfrowych. W ćwiczeniu przedstawiono metodę kluczowania fazy BPSK oraz technikę wykorzystywaną przy demodulacji sygnałów.

3. Wnioski

Ćwiczenie nie zostało zrealizowane gdyż program Simulink nie posiadał odpowiednich bloczków wymaganych do wykonania ćwiczenia.
