Sprawozdanie LAB5 WDA




WOJSKOWA AKADEMIA TECHNICZNA



Sprawozdanie laboratoryjne z przedmiotu

WSTĘP DO AUTOMATYKI











Temat: Modelowanie układów dynamicznych w środowisku MATLAB - SIMULINK.

Wykonujący ćwiczenie: Paweł Madejski

Prowadzący: mgr inż. Małgorzata Rudnicka - Schmidt

Data wykonania: 08.01.2008r

Grupa szkoleniowa: I7X1S1

TREŚĆ ZADANIA:

Dla danych wartości: k, T i ksi:

  1. Wyznaczyć:


  1. Stosując pakiet SIMULINK zbudować modele badanego układu:

  1. transmitancji Laplace’a (wykorzystać blok Transfer Fcn)

  2. transmitancji w postaci zero - biegunowej (blok Zero - Pole)


  1. Podać na wejście układu sygnał skokowy (blok Step).


  1. Zarejestrować sygnał wejściowy i odpowiedź skokową układu we wszystkich czterech modelach układu (blok Scope).


  1. Narysować na wspólnym wykresie sygnał wejściowy oraz odpowiedzi otrzymane w wyniku symulacji (funkcja plot), wykorzystując dane zapisane w przestrzeni roboczej MATLABa (blok To Workspace, lub Out)


  1. Zbadać wpływ współczynnika tłumienia ξ na charakter odpowiedzi skokowej, zarejestrować odpowiedź skokową dla czterech wartości współczynnika tłumienia:

ksi=0.1 ksi=0.3 ksi=0.6 ksi=1.2


  1. Zbadać wpływ stałej czasowej T na charakter odpowiedzi skokowej, zarejestrować odpowiedź skokową dla czterech wartości stałej czasowej T:

T=0.2 T=0.4 T=0.7 T=1.5


DANE DO ĆWICZENIA:

k = 10.0

T = 0.1

ksi = 0.20


OBLICZENIA PARAMETRÓW MODELU:

b0 = k/ T ^2

b0 = 1,5 / (o,4)^2 = 9,375


a0 = 1 / T^2

a0 = 1/ (0,4)^2 = 6,25


a1 = 2* ksi / T

a1 = 2* 0,2 / 0,4 = 1


PIERWIASTEK(∆) = PIERWIASTEK( (2* ksi * T)^2 – 4*T^2*1)

P1 = - (2*ksi * T) – PIERWIASTEK(∆) / 2*T^2

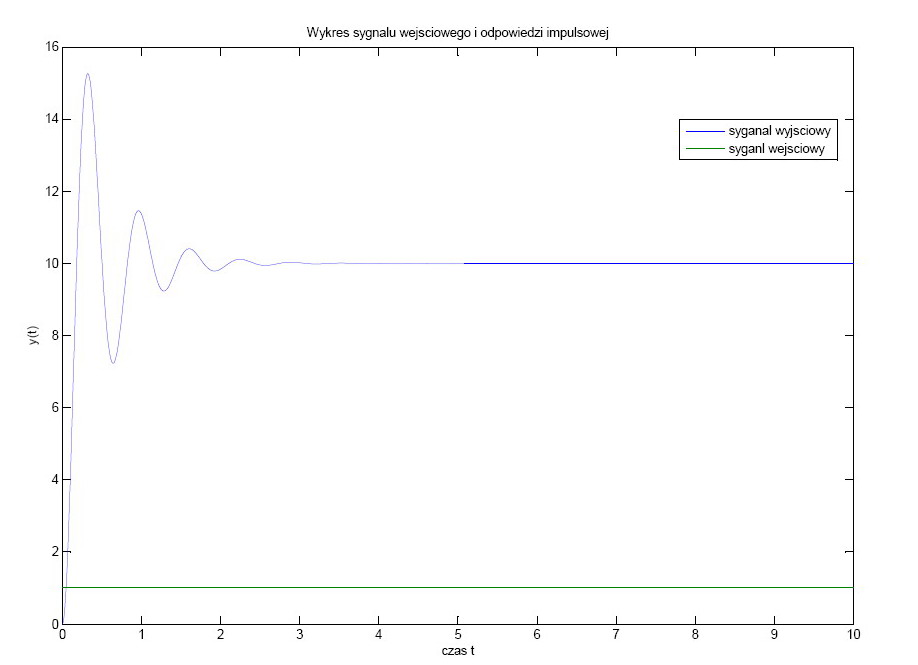

WYKRESY:






WNIOSKI:

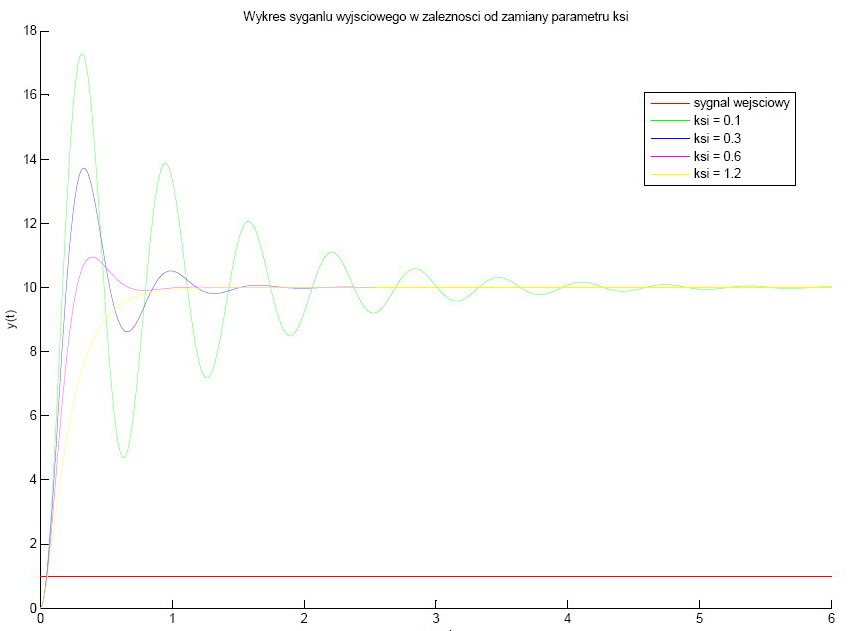

Analizując wykres sygnału wyjściowego od parametru ksi można zauważyć, że wraz ze wzrostem wartości ksi wykres odpowiedzi skokowej stabilizuje się szybciej (potrzeba mniej czasu na stłumienie oscylacji). Nie trudno też zauważyć, że przy mniejszych wartościach ksi występuje większa amplituda wychyleń odpowiedzi skokowej.

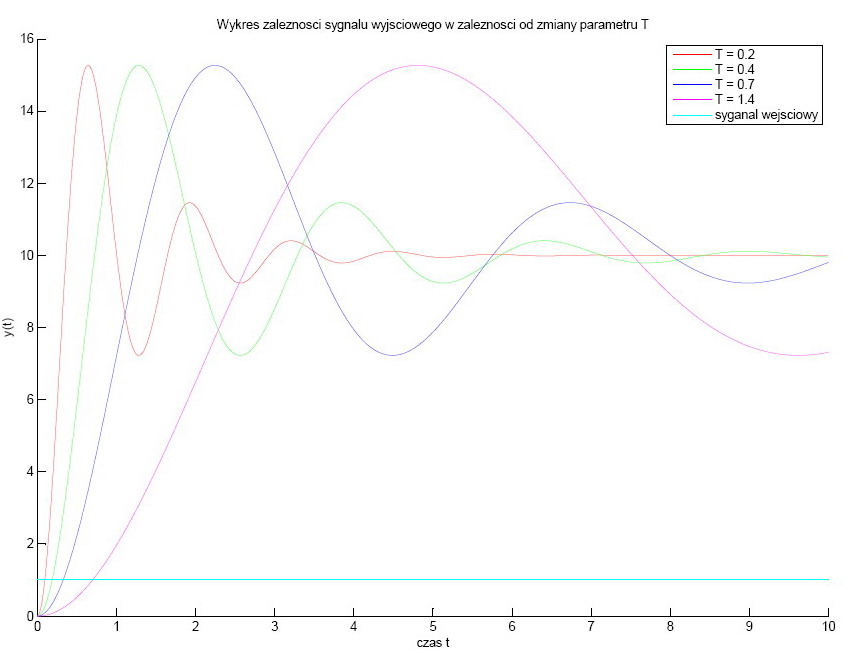

Analizując wykres odpowiedzi skokowej w zależności od różnych wartości stałej czasowej T wyglądają można dojść do podobnych wniosków jak w przykładzie powyżej aczkolwiek jest to zależność odwrotna do omówionej. Łatwo zauważyć, iż w tym przypadku wraz ze wzrostem wartości T odpowiedź skokowa jest tłumiona wolniej, a amplituda jest stała i nie zmienia się bez względu na zmiany T.
