Peugeot 307 Demontaz panel dolny, środkowy i obudowa popielniczki

DEMONTAŻ/MONTAŻ : DOLNY PANEL ŚRODKOWY I OBUDOWA POPIELNICZKI

1 - DEMONTAŻ :

Zdemontować :

    * radioodtwarzacz
    * odtwarzacz 5 cd lub moduł ISO (w zależności od wyposażenia)
    * popielniczka

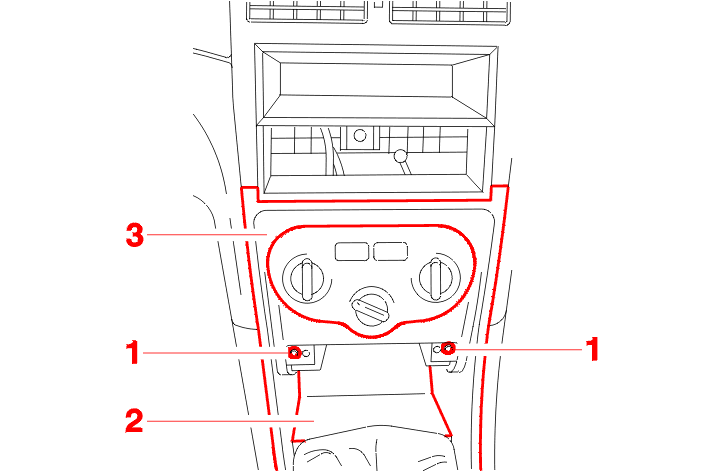

Zdemontować :

    * 2 mocowania (1)
    * gumowa wykładzina (2) dolnego środkowego schowka

Wypiąć :

    * mieszek dźwigni zmiany biegów
    * górna część dolnego panelu środkowego (3)

Przełożyć mieszek dźwigni zmiany biegów przez panel (3) uważając, aby nie uszkodzić mieszka .

Zdemontować dolny panel środkowy (3) .

Wyciągnąć moduł popielniczki po uprzednim rozłączeniu oświetlenia .

2 - MONTAŻ :




Zamontować moduł popielniczki po uprzednim prawidłowym ustawieniu oświetlenia .

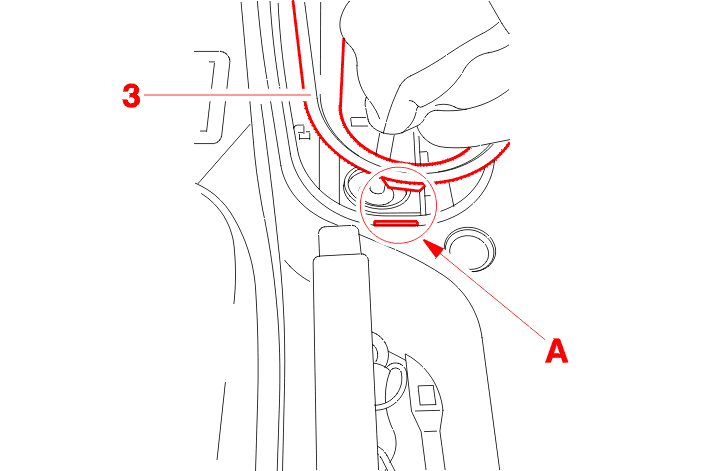

Osadzić dolny uchwyt panelu (3) na konsoli podłogowej : w (A) .

Wpiąć w górnej części .

Kontynuować operacje montażu w kolejności odwrotnej do czynności demontażowych .
