1.Parametry:

1. Dane techniczne kotła:

Paliwem podstawowym kotła ZGP 640 kW z podajnikiem ślimakowym (śrubowym) jest:

-biomasa, pellety, zrębki z normą PN-91/D-95009;

-węgiel kamienny (groszek Gk I/II; miał węglowy M I/II; typu 31-2, PN-82/G97001-3).

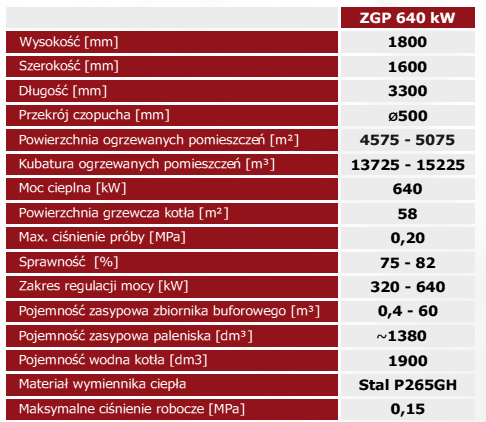

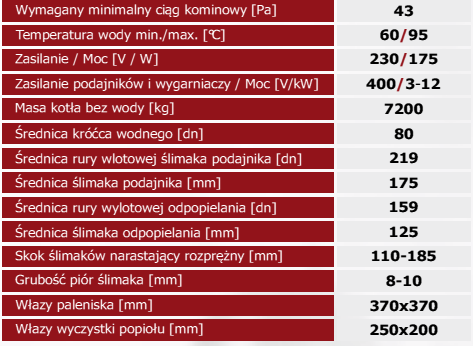

Wymiary gabarytowe kotła i parametry techniczno-eksploatacyjne przedstawiono w tabeli :

1. Zużycie paliwa:

Podane wielkości zużycia paliwa są wartościami przybliżonymi. Dokładne wartości zużycia paliwa nie są możliwe do określenia, będą się zmieniać wraz z zastosowanym paliwem energetycznym.

Orientacyjne zużycie paliwa:

- węgiel kamienny ( miał lub eko-groszek): 114,29-160 [kg/h];

-trociny lub zrębki: 192-251,43 kg/h;

1.2.Parametry paliwa:

Przeprowadzamy spalanie biomasy z węglem kamiennym (miał), węgiel kamienny jest kupowany w kopalni w ramach podpisanej umowy z której wynika, że cena węgla wynosi 310 zł za tonę wraz z podatkiem oraz koszt transportu który wynosi 90 zł/t.

Biomasa jest odkupywana z tartaku za cenę 60 zł/t, drewno jest mieszanką porębakowych części okorowywania, cięcia i innych pozostałości drzewnych.

Tabela 1. Własności paliwa samego, oraz po zmieszaniu:

paliwo	miał	biomasa (ogólnie)	mieszanina
ilość [%] (masowa)	40%	60%	100%
Qi [kJ/kg]	33000	19000	24600
c [%]	85,00%	50,00%	64,00%
h [%]	4,00%	6,00%	5,20%
o [%]	10,00%	43,00%	29,80%
s [%]	1,20%	0,00%	0,48%
n [%]	0,60%	0,10%	0,30%
wilgoć w [%]	10,00%	20,00%	16,00%
popiół p [%]	22,00%	0,90%	9,34%
części lotne V	22,70%	80,00%	57,08%
cena brutto Cp [zł/kg]	0,4	0,06	0,196

2. Obliczenia dla paliwa:

2.1 Obliczenia stechiometryczne paliwa:

Ilość węgla: ,

Ilość siarki: ,

Ilość węgla: ,

Ilość węgla: ,

Ilość węgla: ,

Ilość węgla: ,

2.2. Obliczanie teoretycznego zapotrzebowania tlenu:

Z powyższych obliczeń wykorzystujemy do obliczenia:

Zapotrzebowanie tlenu:

2.3. Obliczanie teoretycznego zapotrzebowania powietrza:

Zapotrzebowanie tlenu do procesu spalania doprowadzanego z powietrzem:

Obliczenie zapotrzebowania powietrza związanego ze współczynnikiem nadmiaru powietrza:

2.4. Obliczanie zużywanej mieszanki paliwa:

2.5. Obliczanie składu spalin:

Ilości poszczególnych substancji w spalinach:

Ilość splin suchych:

Udziały molowe poszczególnych spalin:

2.6. Obliczanie emisji zanieczyszczeń do atmosfery:

Emisja SO₂

Emisja NO_x

Emisja CO

Emisja pyłu:

3. Obliczenia kosztów:

3.1. Koszt zużycia paliwa:

Dzienny koszt paliwa:

Roczny koszt paliwa:

3.2. Koszty energii elektrycznej:

Liczb dni w roku ogrzewanych 242 dla rejonu Szczecin czyli 5808 godzin.

Cena netto:

VAT 23%:

Cena brutto bez opłaty za obsługę handlową :

Cena netto za obsługę handlową:

VAT 23%:

Cena brutto za obsługę handlową:

Cena brutto za energię elektryczną wraz z obsługą handlową:

3.3. Opłata za korzystanie ze środowiska:

Opłata za emisję SO₂

Opłata za emisję NO_x

Opłata za emisję CO

Opłata za emisję pyłu

Całkowite koszty:

3.4. Koszty za emisję według KOBiZE

3.4.1. Roczne zużycie paliwa:

3.4.2. Przyjęte współczynnik emisji dla wybranego kotła:

Dla węgla:

SO₂ :

NO_X :

CO :

CO₂ :

Pył :

Dla drewna:

SO₂ :

NO_X :

CO :

CO₂ :

Pył :

3.4.3. Emisyjność:

3.4.4. Koszt emisji według ministerstwa środowiska:

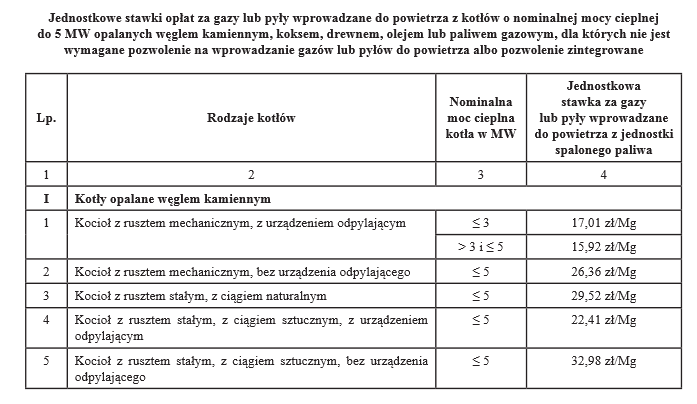

Według ministerstwa środowiska kotły do 5 MW można obliczać emisję bez określania składników spalin i ich ilości w celu określenia kosztów.

3.5. Koszt roczny wytwarzania energii:

3.5.1. Koszty nie zw. z energią (remonty, pensje itp):

3.5.2. Ilość wytwarzanej energii:

3.5.3. Współczynnik zwrotu kapitału, n-przyjęty rok eksploatacji:

3.5.4.Koszty inwestycyjne:

3.5.5. Zmienny koszt eksploatacyjny:

3.5.6. Koszt roczny wytwarzania energii dla roku n:

3.6. Koszt jednostkowy wytworzenia energii:

3.6.1. Moc szczytowa:

3.6.2. Roczny czas wykorzystania mocy szczytowej źródła ciepła:

3.6.3. Roczny czas wykorzystania mocy szczytowej źródła ciepła:

3.6.4. Koszt jednostkowy zmienny wytwarzania energii:

3.6.5. Koszt jednostkowy wytworzenia energii:

3.7. Zyski i koszty wytwarzania energii:

3.7.1. Jednostkowy koszt ciepła z różnych źródeł:

3.7.2. Zdyskontowane wydatki na ogrzewanie:

Tabela 2. Zysk w danym roku bez podwyższania kosztu za ciepło dostarczane.

rok t	(CIt-COt)/(1+r)^t	rok t	(CIt-COt)/(1+r)^t
0	154163,503341412	13	56685,6002388351
1	142743,984575381	14	52486,6668878103
2	132170,356088316	15	48598,7656368614
3	122379,959341034	16	44998,8570711679
4	113314,777167624	17	41665,6083992296
5	104921,089970022	18	38579,2670363237
6	97149,1573796498	19	35721,5435521516
7	89952,9234996758	20	33075,5032890292
8	83289,7439811813	21	30625,4660083604
9	77120,1333159086	22	28356,9129707041
10	71407,5308480635	23	26256,4008988
11	66118,0841185773	24	24311,4823137037
12	61220,4482579419	25	22510,6317719479

3.7.3. Przychody w roku t:

3.7.4. Wydatki w roku t:
