Wydział Fizyki Matematyki i Informatyki Stosowanej	Mateusz Finek Mateusz Kisielewski	Grupa 12, PEd	8.03.2010
Informatyka I rok	Wzmacniacze tranzystorowe	Ćwiczenie 3

1. Pojedynczy stopień wzmacniający w układzie wspólny emiter.

Tranzystor użyty w w badanym wzmacniaczu:

R ys. 1: Schemat pomiarowy wzmacniacza w układzie OE

Wartości zmierzone:

W celu obliczenia wartości wzmocnienia napięciowego korzystamy ze wzoru:

Wartość wzmocnienia napięciowego wynosi:

Rys. 2: Charakterystyka częstotliwościowa i fazowa badanego wzmacniacza.

Przybliżone wartości częstotliwości granicznych /odczytane z wykresów/:

Górna częstotliwość graniczna:

Dolna częstotliwość graniczna:

Częstotliwości graniczne są o 3dB mniejsze od wartości maksymalnych.

2. Pomiar rezystancji wejściowej:

R ys. 3 : Układ do pomiaru rezystancji wejściowej.

Aby zmierzyć rezystancję wejściową wykorzystaliśmy układ jak na rys. 3 dobierając odpowiednio rezystancję na wejściu (R5), tak aby napięcie wejściowe było dwukrotnie mniejsze od napięcia zasilającego. Wartość rezystancji opornika R5 równa jest rezystancji wejściowej badanego wzmacniacza.

Wyznaczona wartość rezystancji wejściowej wynosi 1kΩ.

3. Pomiar rezystancji wyjściowej:

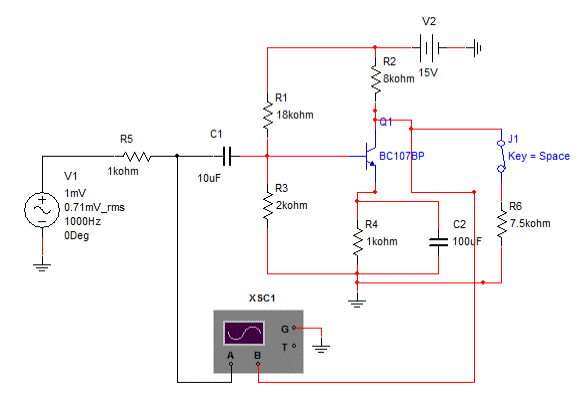

R ys. 4 Układ do pomiaru rezystancji wyjściowej.

Podobnie jak w przypadku pomiaru rezystancji wejściowej odpowiednio dobieraliśmy rezystancję na wyjściu (R6) tak, aby przy zamkniętym przełącznik J1 wartość napięcia wyjściowego była dwukrotnie mniejsza niż w przypadku otwartego przełącznika.

Wyznaczona wartość rezystancji wyjściowej wynosi około 7.5 kΩ.

4. Wnioski:

Wzmacniacz w układzie wspólny emiter (OE) jest najczęściej stosowanym układem wzmacniacza dla małych częstotliwości. W zakresie małych i średnich częstotliwości obraca on sygnał o 180 stopni, zapewniając duże wzmocnienie napięciowe. Rezystancja wejściowa tego wzmacniacza jest niewielka, a rezystancja wyjściowa stosunkowo duża. Zmiana prądu bazy powoduje zmianę prądu kolektora. Pasmo przenoszenia między dolną i górną częstotliwością graniczną ma przebieg prawie prostoliniowy i dlatego możemy przyjąć, że prąd kolektora zależy tylko od prądu bazy a nie zależy od napięcia kolektor- emiter.
