Transmisja Danych

Laboratorium

Tomasz Kapusta

Kierunek Informatyka

III rok stacjonarnych studiów I stopnia

Rok akademicki 2011/2012

prowadzący dr inż. Jarosław Zygarlicki

Laboratorium 2

Modulacja i demodulacja ASK

Politechnika Opolska 2011

Spis Treści

1. Wstęp teoretyczny...............................................................................................	3
1.1. Modulacja..................................................................................................	3
1.2. Demodulacja..............................................................................................	3
1.2. ASK...........................................................................................................	3
2. Przebieg ćwiczenia..............................................................................................	4
2.1. Cel ćwiczenia..............................................................................................	4
2.2. Układy pomiarowe......................................................................................	4
2.3. Parametry bloków.......................................................................................	5
2.4. Wykresy.....................................................................................................	7

1. Wstęp teoretyczny

1.1. Modulacja

Modulacja – samorzutna lub celowa zmiana parametrów sygnału.

Przykładem może być modulowany dźwięk syreny alarmowej o zmiennej częstotliwości.

Częstotliwość zmian wywołanych modulacją jest dużo mniejsza od częstotliwości fali

Jeżeli modulowane są sygnały sinusoidalne, to proces ten może powodować zmiany amplitudy, częstotliwości lub fazy drgań. W przypadku fal prostokątnych (często stosowanych w technice cyfrowej) procesowi modulacji podlega szerokość, amplituda, pozycja (układ) oraz gęstość impulsów.

1.2. Demodulacja

Demodulacja – to proces odwrotny do modulacji. Odbiornik nazywany demodulatorem uzyskuje sygnał, który dekoduje do wyjściowej postaci.

1.3. ASK

ASK (ang. Amplitude-Shift Keying) – kluczowanie amplitudy. Typ modulacji cyfrowej reprezentującej sygnał cyfrowy w postaci zmieniającej się amplitudy fali nośnej.

Działanie

Modulacja ASK jest odpowiednikiem analogowej modulacji AM (czyli DSB-LC). Fala nośna zwiększa lub zmniejsza swoją amplitudę w zależności od zmieniającego się ciągu bitów.
W najprostszym przypadku logiczne 0 jest reprezentowane jako brak nośnej (amplituda równa 0) natomiast logiczne 1 jest sygnałem harmonicznym o określonej amplitudzie. W ASK faza oraz częstotliwość nośnej nie podlega żadnej zmianie.

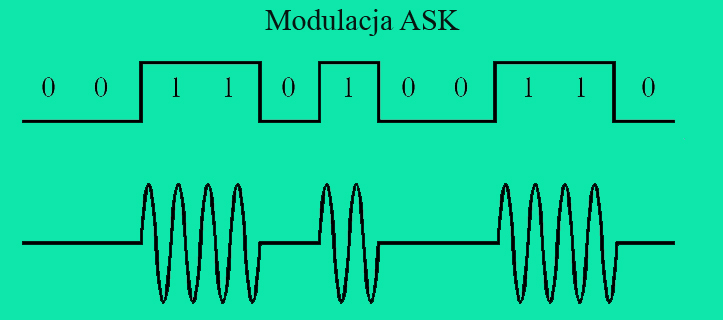

Modulacja ASK.

2. Przebieg ćwiczenie

2.1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z technikami modulacji z wykorzystaniem sygnałów cyfrowych.

2.2. Układy pomiarowe

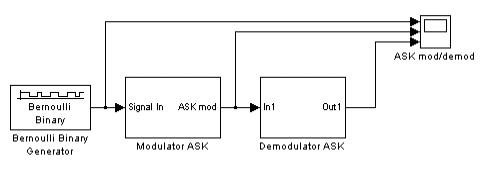

Układ modulacji i demodulacji ASK.

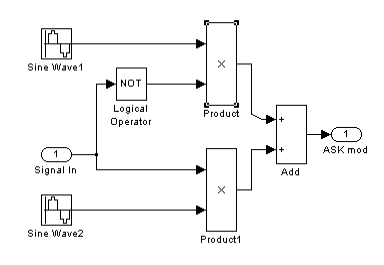

Schemat blokowy Modulatora ASK.

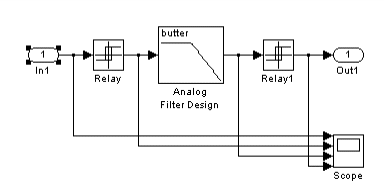

Schemat blokowy Demodulatora ASK.

2.3. Parametry bloków

Parametry bloku Sine Wave 1.
Sine type	Time based
Time (t)	Use simulation time
Amplitude	4
Bias	0
Frequency (rad/sec)	10*2*pi
Phase (rad)	0
Sample time	1/2000

Parametry bloku Sine Wave 2.
Sine type	Time based
Time (t)	Use simulation time
Amplitude	1
Bias	0
Frequency (rad/sec)	10*2*pi
Phase (rad)	0
Sample time	1/2000

Parametry bloku Bernoulli Binary Generator.
Propability of a zero	0.5
Initial seed	61
Sample time	1
Output data type	double

Parametry bloku Relay.
Switch on point	2
Switch off point	1
Output when on	1
Output when off	0
Sample time	-1

Parametry bloku Relay1.
Switch on point	0.5
Switch off point	0
Output when on	0
Output when off	1
Sample time	-1

Parametry bloku Analog Filter Design.
Design method	Bessel
Filter type	Lowpass
Filter order	8
Passband edge frequency (rads/sec)	10*2*pi

2.4. Wykresy

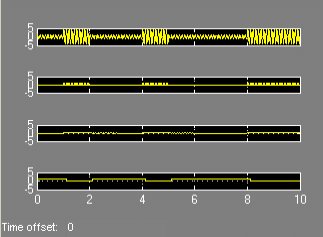

Przebieg na kolejnych etapach demodulacji dla całego zakresu symulacji .

Kolejno od góry:

• sygnał po modulacji ASK,

• sygnał po układzie przełączającym (zamiana na przebieg prostokątny),

• sygnał po modulacji dolnoprzepustowej,

• sygnał po kompletnej demodulacji ASK.

Przebieg zarejestrowany na bloczku Scope ASD mod/demod dla całego zakresu czasy symulacji.

Kolejno od góry:

• sygnał oryginalny z bloczku Bernoulli Binary Generator,

• sygnał po modulacji ASK,

• sygnał po kompletnej demodulacji ASK.
