głuchowski,inzynieria oprogramowania ,modelowanie struktury i dzialania(1)

Mariusz Kacała 171058 Data: 10.01.2011 r.

Łukasz Przywarty 171018











Inżynieria oprogramowania



























Laboratorium VIII-XI

Modelowanie struktury i działania systemu

cz. I











Prowadzący:

mgr inż. Paweł Głuchowski

1. Diagram komponentów


Rysunek 1: Diagram komponentów




2. Diagramy pakietów, klas i obiektów

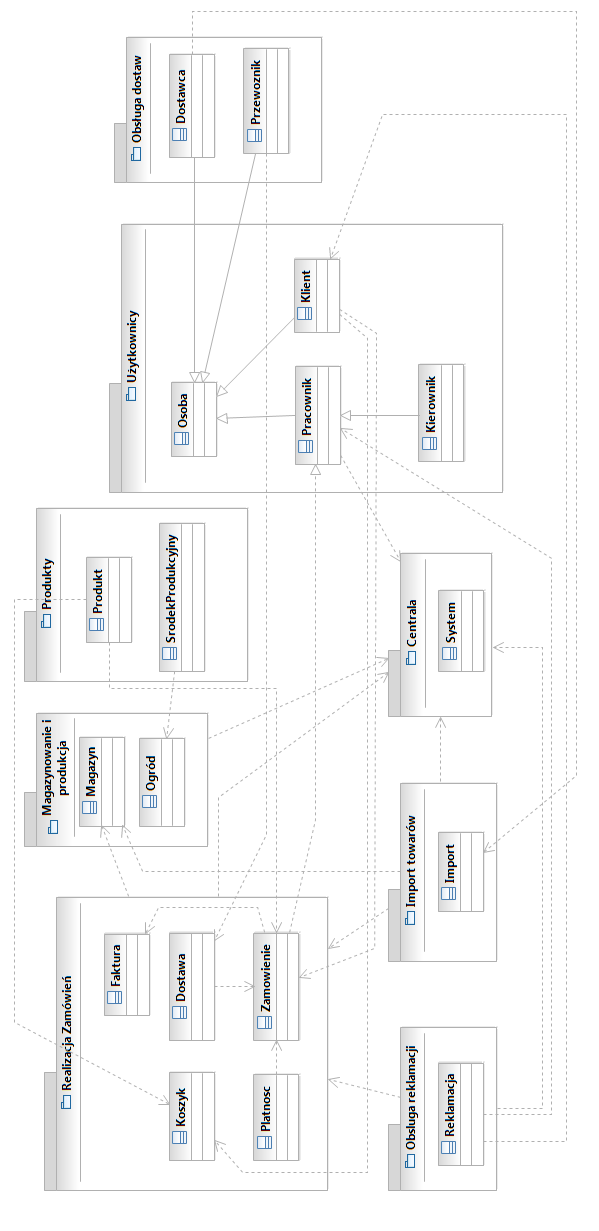

Rysunek 2: Diagram pakietów

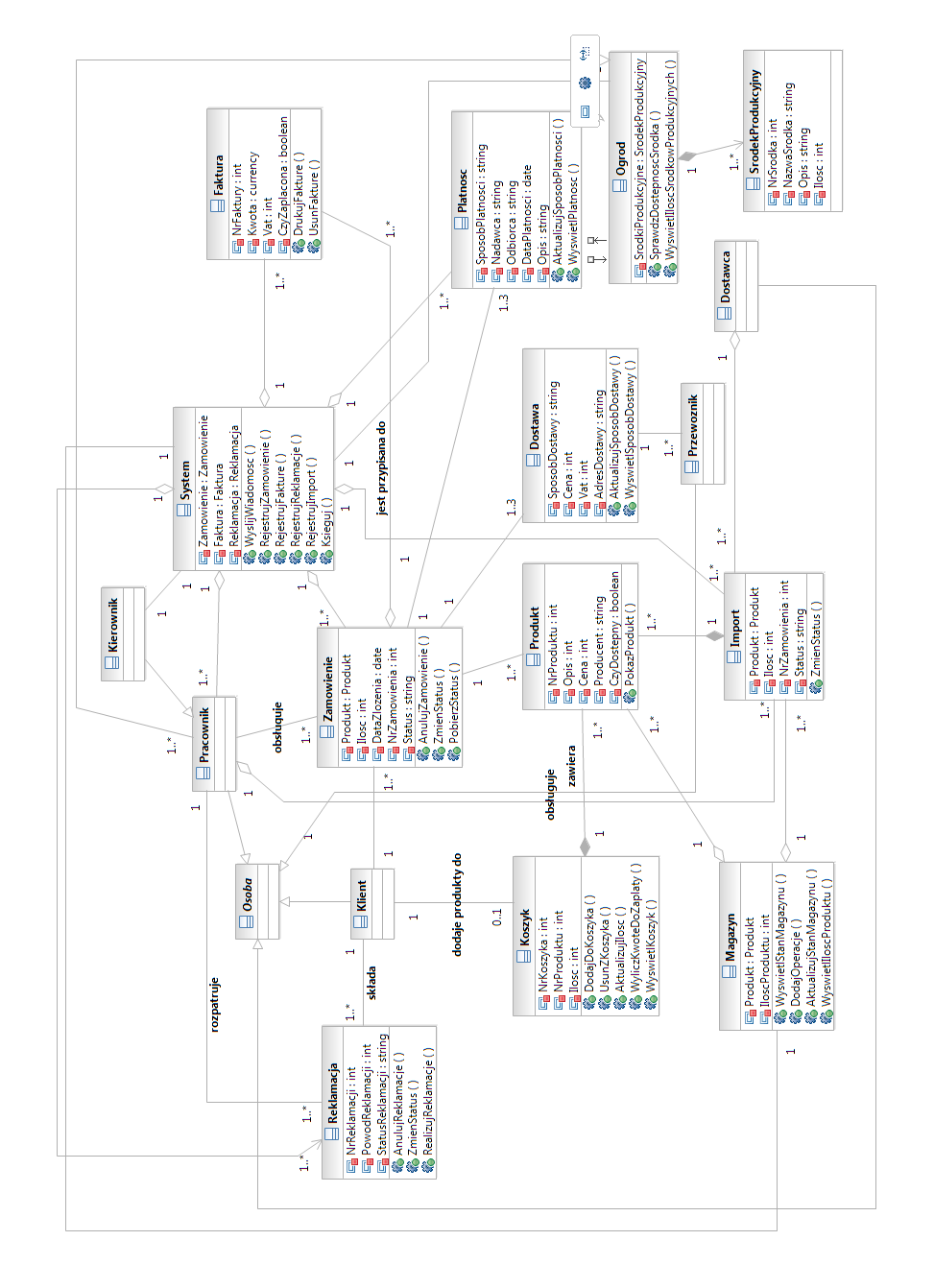

Rysunek 3: Diagram klas: System - Zamówienia

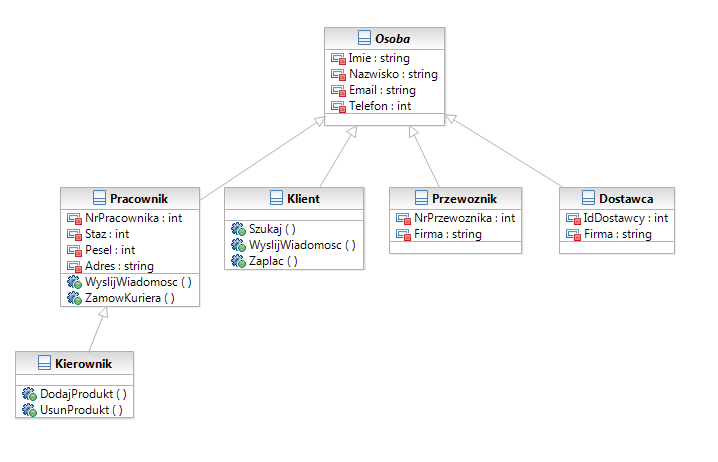

Rysunek 4: Diagram klas: Osoby

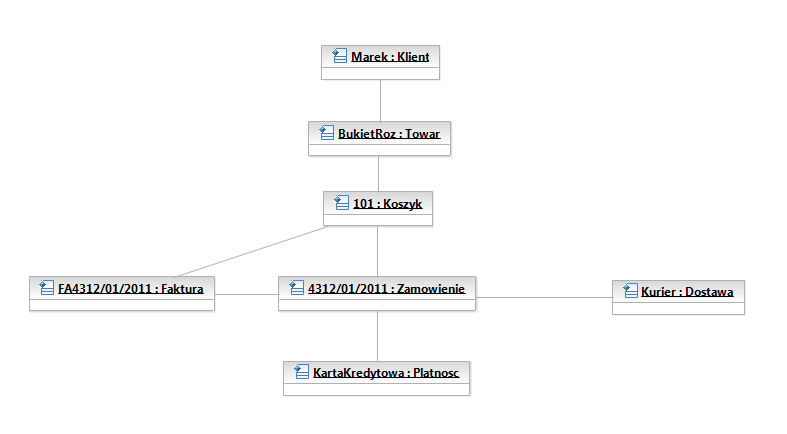

Rysunek 5: Diagram obiektów
