SPRAWOZDANIE TECHNICZNE


1. Dane formalno-prawne:

1.1. Zleceniodawca: dr inż. Andrzej Wróbel

1.2. Wykonawca: Daria Gruszczyńska

1.3. Termin oddania: 01.12.2013r.

1.4. Przedmiot zlecenia: Fotogrametryczne wcięcie w przód dla zbieżnych poziomych zdjęć naziemnych. Określenie współrzędnych punktów terenowych na podstawie naziemnych

zbieżnych zdjęć poziomych.


2. Wykorzystana dokumentcja:

Zdjęcia fotogrametryczne w postaci cyfrowej - zdjęcie nr 2 oraz nr 21. Piksel skanowania 14μm, format .TIFF


Dane do tematu:

Nr studenta

1

Stanowiska

1; 3

Numery zdjęć

02; 21

Numery punktów kontrolnych

11, 12, 16


Wykorzystane

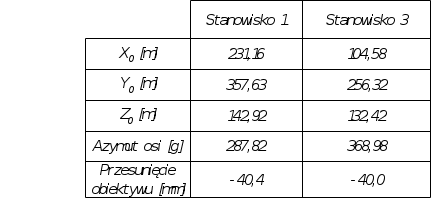

elementy orientacji zewnętrznej zdjęcia dla stanowiska 1 i 3:



Elementy orientacji wewnętrznej zdjęcia dla pob=0 :



Współrzędne znaczków tłowych wprowadzone do programu:



3.. Czynności pomiarowe:


Pomiary wykonywano na dwóch zbieżnych zdjęciach poziomych uzyskanych z kamery fotogrametrycznej. W programie VSD dokonano transformacji punktów dostosowania pod postacią znaczków tłowych metodą Helmerta oraz uzyskano współrzędne punktów kontrolnych 11, 12, 16 oraz wsp. punktów sygnalizowanych 141, 142, 143, 144, 145, 146,

na podstawie wygenerowanych raportów GRUSZ1.or oraz GRUSZ2.or w układzie odniesienia zdjęcia. Wszelkie pomiary punktów w programie VSD dokonywano na górę tyczki.


4. Czynności obliczeniowe:


Zakres prac obliczeniowych obejmował obliczenie współrzędnych płaskich X i Y wszystkich tyczek oraz ich wysokości Z.

Bezpośrednie obliczenia wcięcia w przód wykonano w arkuszu kalkulacyjnym OpenOffice



W wyniku przeprowadzonych obliczeń otrzymano następujące współrzędne punktów:

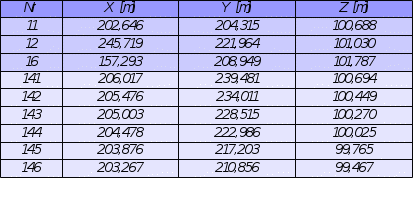

4.1 Zestawienie wartości pomierzonych w układzie odniesienia:



Stanowisko nr 1, zdjęcie nr 2 Stanowisko nr 3, zdjęcie nr 21

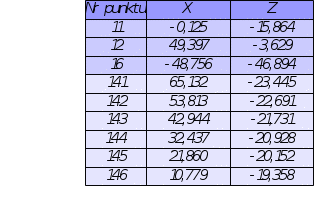

    4.2 Obliczenie współrzędnych X' oraz Z' według wzorów:



Stanowisko nr 1 Stanowisko nr 3





    4.3. Obliczenie kątów alfa oraz beta i azymutu do punktu według wzorów:


Stanowisko nr 1 Stanowisko nr 3





    1. Obliczenie długości boku 1-3 oraz azymutu 1-3 potrzebnych do obliczenia kątów w trójkącie:

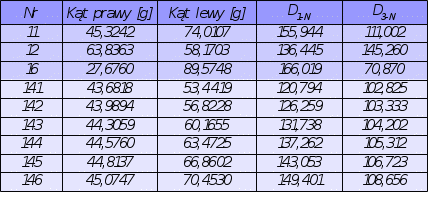

4.5. Obliczenie kątów płaskich oraz długości boków niezbędnych do rozwiązania wcięcia w przód:



    4.6. Wyznaczenie współrzędnych płaskich metodą wcięcia kątowego w przód:

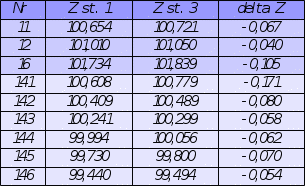

    4.7. Wyznaczenie wysokości za pomocą wzoru:

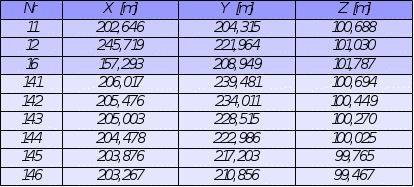

    1. Zestawienie współrzędnych płaskich X,Y oraz współrzędnej wysokościowej Z:




5. Załączniki:
1) Plik z transformacji _OR_INT.wyn
2) Raport z obliczeń GRUSZ1.or dla stanowiska nr 1

3) Raport z obliczeń GRUSZ2.or dla stanowiska nr 3



Kraków, 30.11.2013r

Daria Gruszczyńska
