23. Podaj warunek wytrzymałościowy na rozciąganie/zginanie/skręcanie/ściskanie/wkręcanie

-Warunek wytrzymałościowy naprężeń normalnych na zginanie ma postać:

sg – naprężenia normalne zginające w [Pa],
M – moment zginający przekrój w [Nm],
Wx – wskaźnik wytrzymałości przekroju na zginanie [m3]
kg – naprężenia dopuszczalne na zginanie w [Pa] dostępne tutaj>

-Warunek wytrzymałościowy naprężeń normalnych na rozciąganie, lub ściskanie ma postać:

σ – naprężenia normalne w [Pa]
F – siła w [N]
S – przekrój na który działa siła F wyrażony w [m2]
k – naprężenia dopuszczalne na rozciąganie (kr), ściskanie (kc) w [Pa]

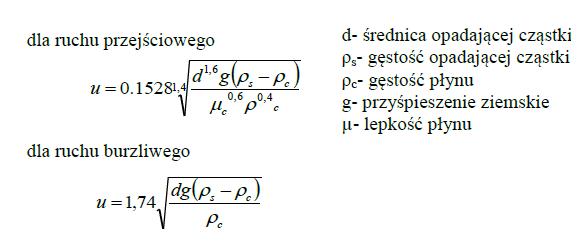

24. Szybkosc opadania cząsteczek

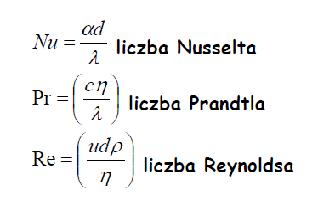

25. Jakie liczby bezwymiarowe w przepływie burzliwym

26. W jaki sposób oblicza się filtr tkaninowy

Nie oblicza się, przyjmuję się powierzchnię jednostkową z tablic

27. W jaki sposób oblicza się łożysko toczne

-Nośność ruchową ze wzoru:

C = P • fh • fn • fd / ft

P – obciążenie zastępcze w punkcie łożyskowania w [N],

fh – współczynnik zależny od przewidywanego czasu pracy łożyska [-]

fn – współczynnik zależny od prędkości obrotowej łożyska [-]

fd – współczynnik zależny od zmiennych obciążeń dynamicznych [-], przy obciążeniach statycznych fd = 1

ft – współczynnik zależny od temperatury pracy łożyska [-], dla temperatur do 120ºC ft = 1

-W przypadku obciążeń zmiennych do obliczenia obciążenia zastępczego przyjmuje się obciążenia średnie, obliczone według zależności:

Psr=(Pmin+2Pmax)/3

28. Rzeczywistą grubość ścianki zbiornika walcowego oblicza się wg wzoru:

g_lz = g_o + Σ c_i . Wyjaśnij co rozumiesz pod symbolem Σ c_i

Eci – suma eksploatacyjnego naddatku grubości ścianki i naddatku grubości ścianki ze względu na występowanie w niej dodatkowych

naprężeń nie pochodzących od ciśnienia

29. Co rozumiesz pod pojęciem nośność ruchowa łożyska toczonego/trwałość łożyska toczonego?
-Trwałość łożyska – jest to okres pracy w godzinach lub milionach obrotów do momentu kiedy w 90% badanych łożysk pojawią się pierwsze oznaki zmęczenia materiału powierzchni toczonych
-Nośność dynamiczna – jest to wyrażona w jednostkach siły wartość obciążenia łożyska, przy której jego trwałość równa się 1 milionowi obrotów

30. Narysuj sprzęgło tarczowe i wymień jego elementy

1. człon czynny i bierny (koliste tarcze)

2. piasty

3. wał z połączeniem wypustowym

4. radialnie usytuowane sruby



31. Narysuj schemat cyklonu i zaznacz jego elementy


dirt - zanieczyszczenia

Conical section – sekcja stozkowa

Cyclone body – obudowa separatora

Dirty air – zanieczyszczone powietrze

Inlet- wlot

Gas outlet tube – rurowe ujscie powietrza

Cleaner air – oczyszczone powietrze

32. Wykaz ze cisnienie obwodowe jest 2 razy wieksze od cisnienia wzdluznego

q1=((p*D)/2)/g – naprezenie obwodowe
q2=((p*D)/2)/2g – naprezenia wzdluzne

33. Co rozumiesz pod pojęciami: wydajność cięgna, napięcie użyteczne i wyzysk cięgna przekładni pasowej? (nie wiadomo czy było na wykładzie)

Wydajnosc cięgna – jest to stosunek rzeczywistej siły wzdluznej przenoszonej przez cięgno do teoretycznej wartości przenoszenia.

Napiecie użyteczne – siła obrotowa koła pasowego.

34. Podaj brzmienie twierdzenia o trzech siłach nierównoległych

Jeżeli ciało sztywne jest w równowadze pod działaniem trzech nierównoległych sił leżących w jednej płaszczyźnie, to linie działania tych sił muszą przecinać się w jednym punkcie, a siły tworzyć trójkąt zamknięty

35. Co rozumiesz pod pojęciem udarność materiału?

Udarność - odporność materiału na obciążenie dynamiczne. Udarność określa się jako stosunek pracy potrzebnej do złamania znormalizowanej próbki z karbem do pola powierzchni przekroju poprzecznego tej próbki w miejscu karbu:

U=L/A

U – udarność
L - praca potrzebna do złamania znormalizowanej próbki z karbem
A - pole powierzchni przekroju poprzecznego próbki w miejscu karbu

U darność materiałów kruchych jest mała, a ciągliwych duża.

36. Podaj równanie różniczkowe ugięcia belki:



















37. Dokończ zdanie: Opierając się na twierdzeniu Pappusa-Guldina można obliczyć powierzchnię i objętość bryły obrotowej.

38. Ekstrudery to urządzenia służące do…

Ekstrudery służą do pół automatycznego spawania tworzyw. Wykorzystywane przy spawaniu większych elementów jak płyty, rury, itp. Gdzie ścianka jest większa niż ok 6 mm. Przy zastosowaniu tego typu maszyny siła jest znacznie większa niż przy spawaniu spawarkami ręcznymi ze względu iż drut w maszynie jest mielony a wypływa półpłynna masa która zostaje uformowana przez końcówkę tzw. but. Wielkość buta jest dobierana do grubości ścianki spawanej oraz wykonywanego złącza.

40. Co rozumiesz pod pojęciem rzut siły?

R zutem siły (wektora) na dowolną oś l nazywamy wektor (na rysunku odcinek A₁B₁) łączący rzut początku i rzut końca danego wektora na tę oś.

41. Jak wyraża się siła tarcia w ruchu potoczystym/posuwistym?

Potoczyste



 gdzie μ_r nosi nazwę współczynnika tarcia potoczystego

Posuwiste

 gdzie μ_s nosi nazwę współczynnika tarcia statycznego. Wartość współczynnika μ_s zależy od rodzajów obu stykających się powierzchni, ciała i podłoża.

42. Jak zmieni się ilość obrotow

Zwiekszy sie

43. To samo co 30.

44. Co rozumiesz pod pojęciem promień bezwładności?

Promień bezwładności można zdefiniować również jako odległość od osi punktu, w którym trzeba by skupić masę całego ciała, aby moment bezwładności tego punktu materialnego był równy momentowi danej bryły względem tej osi.

I – moment bezwładności ciała,

m – masa.
