I INF	Marek Piechota	Ocena
21.04.2008	Wyznaczanie współczynnika załamania światła refraktometrem Abbego

1. Opis ćwiczenia

Posługując się refraktometrem Abbego należy wyznaczyć współczynniki załamania światła dla wody destylowanej, roztworach gliceryny w wodzie o różnych znanych stężeniach, oraz dla dwóch roztworów o nieznanych stężeniach. Na podstawie pomiarów wykonanych na znanych stężeniach należy wykreślić wykres i na jego podstawie wyznaczyć graficznie stężenia pozostałych dwóch roztworów.

2. Tabela pomiarowa

Stężenie roztworu c %	Współczynnik załamania n
		POMIAR 1	POMIAR 2	POMIAR 3	nśr
H2O	1,3330	1,3330	1,3330	1,3330
10	1,3450	1,3450	1,3450	1,3450
20	1,3570	1,3570	1,3570	1,3570
30	1,3705	1,3705	1,3705	1,3705
40	1,3830	1,3830	1,3830	1,3830
50	1,3975	1,3980	1,3980	1,3978
60	1,4120	1,4120	1,4120	1,4120
70	1,4260	1,4260	1,4260	1,4260
80	1,4400	1,4400	1,4400	1,4400
X	1,3530	1,3530	1,3530	1,3530
Y	1,4190	1,4190	1,4190	1,4190

3. Oszacowanie niepewności pomiaru czasu

Odchylenie standardowe stężenia roztworów:

Δ_dc=5%

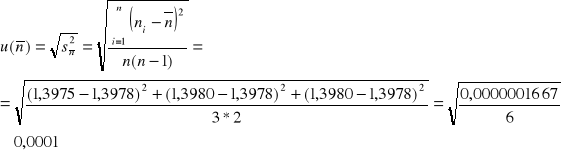

Obliczenie niepewności standardowej dla współczynnika załamania światła

Niepewność standardowa przyrządu pomiarowego:

Δ_dn=0,001

4. Wykres zależności współczynnika załamania światła od stężenia roztworu n=f(c)

(wykres w załączniku)

5. Wnioski

Celem ćwiczenia było wyznaczenie dwóch nieznanych stężeń roztworu w sposób graficzny. Należało sporządzić wykres zależności współczynnika załamania światła od stężenia roztworu, a następnie odczytać z niego wartości stężeń c, znając ich współczynniki załamania światła n. Po zaznaczeniu na wykresie niepewności pomiarowych prosta wykresu przechodzi przez wszystkie punkty pomiarowe, więc można przyjąć, że pomiary zostały wykonane poprawnie. Dla stężenia 50% pierwszy pomiar różnił się od dwóch pozostałych nieznacznie, co mogło być powodem niedoczyszczenia przyrządu po poprzednich pomiarach, lub niedoświadczenie w obsłudze przyrządu, gdyż był to dopiero szósty pomiar w kolejności wykonywania. Ponieważ dwa kolejne pomiary dla tego stężenia były identyczna odchylenie standardowe jest bardzo małe w porównaniu z wynikiem pomiaru.
