POLITECHNIKA LUBELSKA
WYDZIAŁ MECHANICZNY
KARTA OPERACYJNA
Str.
10
Stanowisko
symbol
Nazwa operacji
Nr op.
Tokarka
wielonożowa
TWB 20
Toczenie kształtujące
50
Nr
Zabiegu
Nazwa zabiegu
Wyposażenie
przyrządy
narzędzia
sprawdz
1.
a
b
c
d

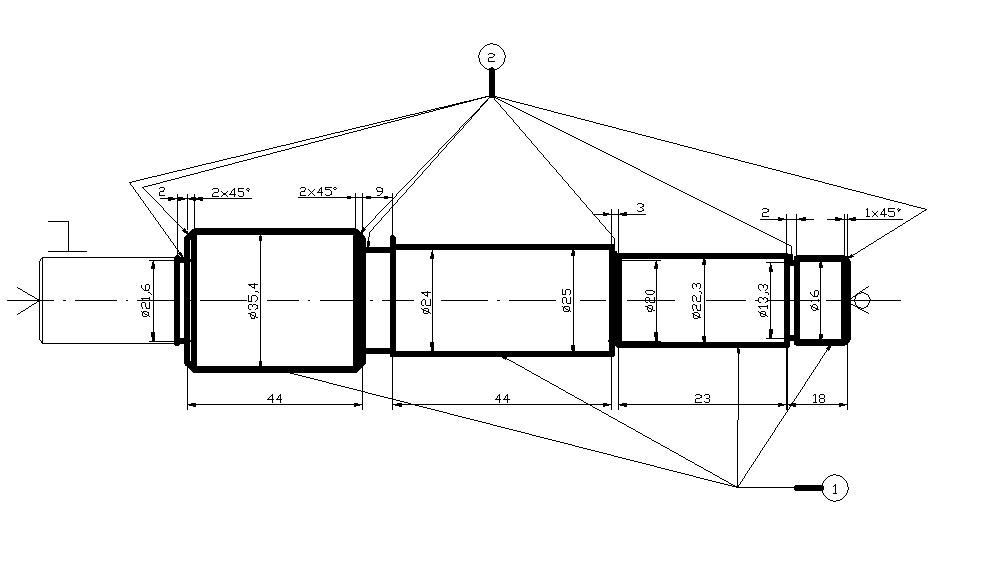

Toczyć wzdłużnie
wykańczająco na
∅16x18
∅22,3x23
∅25x44
∅35,4x44
Kieł obrotowy PZMr3
Tarcza zabierakowa
PZRa-132
Zabierak
PZTa-50
Kieł stały
PZKb3
NNBc
16x16
S20S
Suwmia-
rka
MAUb-
140
NNZa
16x16
S20S
2
a
b
c
d
e
Toczyć poprzecznie wykańczająco na
podcięcie 2x1,35x13,3
podcięcie 3x1x20
podcięcie9x0,5x24 i fazkę2x45°
podcięcie2x0,2x21,6 i fazkę2x45°
fazkę 1x45°
NNPa
16x16
S20S
NNPd 16X16
S20S
NNPd 16X16
S20S
NNZd 16X16
S20S
Nr zabiegu
1
2
Głęb.skr.[mm]
0,45
1
Ilość przejść
1
1
V [m/min]
90
90
n [obr/min]
n [2h/min]
715
715
p [mm/obr]
0,2
0,15
Chłodziwo
