POLITECHNIKA RZESZOWSKA
ZAKŁAD POJAZDÓW SAMOCHODOWYCH I SILNIKÓW SPALINOWYCH
Sprawozdanie z Laboratorium Budowy Samochodów
Temat: Zawieszenie pojazdów samochodowych
Sztywność zawieszenia
Cel i istota pracy zawieszenia.
Zawieszenie samochodu nazywamy zespół elementów sprężystych oraz wiążących je łączników ,łączących osie lub poszczególne koła samochodu z ramą albo wprost z nadwoziem pojazdu .Zadaniem zawieszenia jest łagodzenie wstrząsów wywołanych nierównościami nawierzchni ,po której porusza się samochód ,w celu zapewnienia maksymalnego komfortu jazdy przewożonym osobom ,oraz ochrony ładunków przed wstrząsami i szkodliwymi drganiami. Połączenie osi lub kół z pozostałymi zespołami za pomocą łączników sprężystych sprawia ,że wszystkie masy pojazdu można podzielić na dwie grupy:
masy nieresorowane , podlegające bezpośrednio działaniu wstrząsów wywołanych nierównościami drogi ,np. koła, bębny hamulcowe , osie, itp.
masy resorowane , jak rama, silnik, nadwozie.
Pod względem konstrukcji zawieszenia dzielimy na : zależne i niezależne.
Zawieszenia zależne to takie, w których oba koła jezdne osadzone są na wspólnej sztywnej osi, związanej z ramą lub nadwoziem elementami sprężystymi.
Zawieszenia niezależne to takie, w których każde z kół połączone są z nadwoziem indywidualnie.
Rozróżniamy trzy główne grupy rozwiązań:
zawieszenia z wahaczami poprzecznymi
zawieszenia z wahaczami podłużnymi
zawieszenia z pionowym prowadzeniem kół
Gumowe elementy sprężyste są stosowane w zawieszeniach samochodów jako pomocnicze, a niekiedy także jako główne elementy resorujące. Do zalet takich połączeń należą: duża zdolność pochłaniania energii, mały ciężar właściwy, odporność na korozje. Wadami mała trwałość, oraz skłonność do starzenia.
Elementy tłumiące mają za zadanie tłumienie drgań masy nieresorowanej. Obecnie prawie wyłącznie stosuje się amortyzatory hydrauliczne, których działanie polega na przepompowywaniu cieczy przez małe kalibrowane otwory. Praca potrzebna do pokonania występujących przy tym oporów przeplywu wykonywana jest kosztem energii drgań pojazdu, dzięki czemu następuje ich tłumienie.
Stabilizatory- zabezpieczają przed bocznymi przechylami nadwozia. W samochodach osobowych stosuje się stabilizatory mechaniczne.

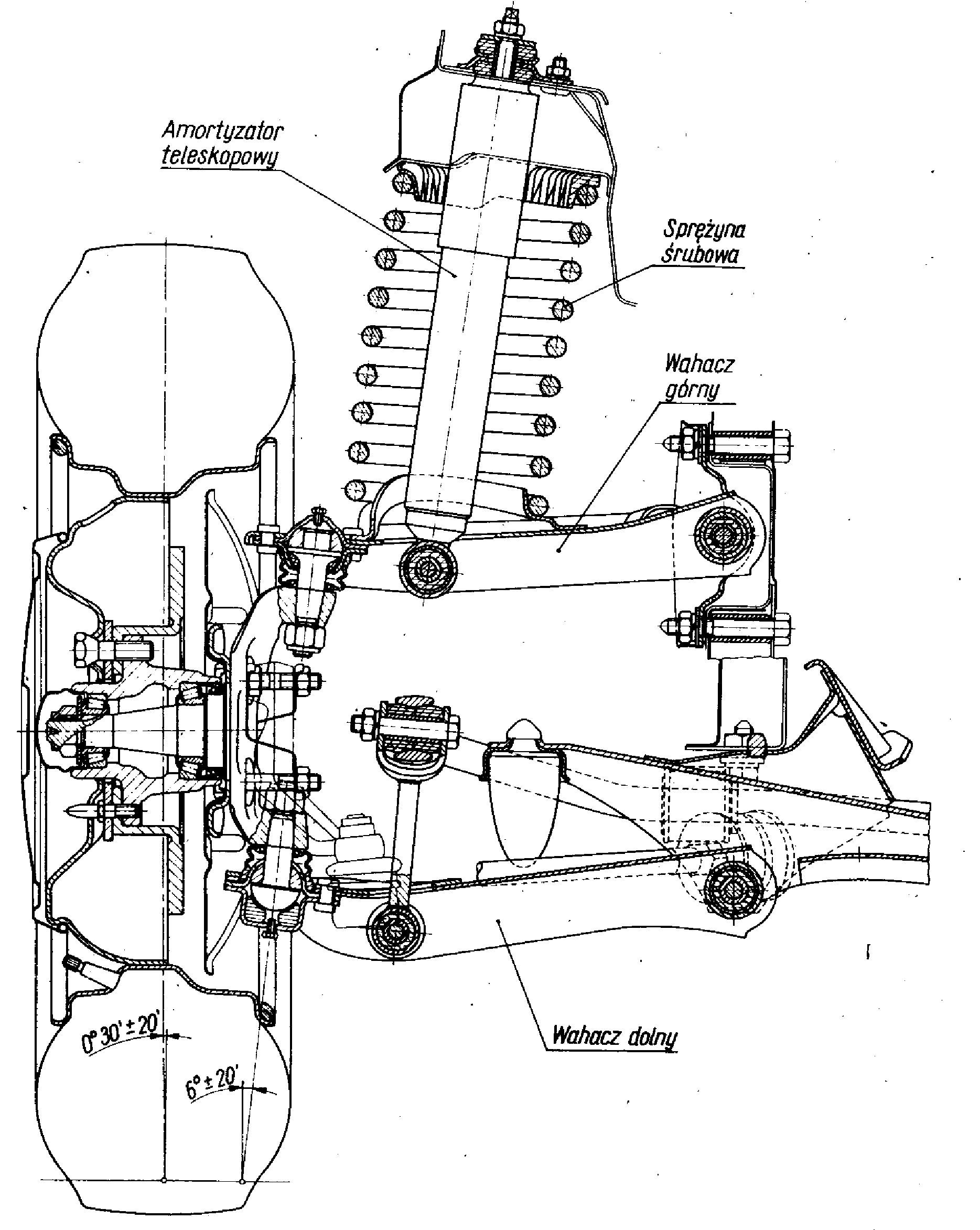

Schemat niezależnego zawieszenia przednich kół nienapędzanych samochodu FSO

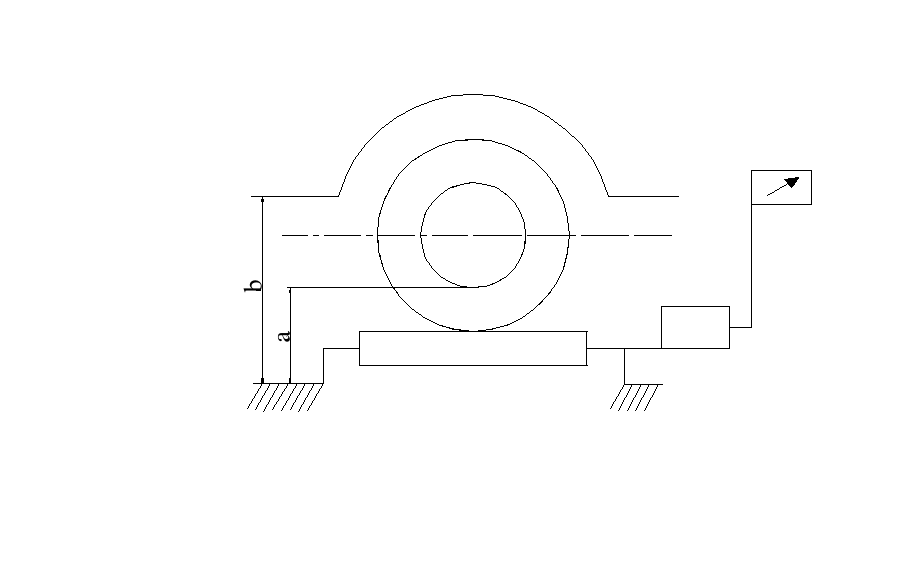

Schemat badania opony
Lp |
W(mV) |
F(N) |
ai(cm) |
bi(mm) |
ki=Fi/Zi |
|
Zz(mm) |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
Wnioski:
Zawieszenie zwiększa komfort jazdy oraz usprawnia jazdę pojazdem. Dzięki zawieszeniu zwiększone jest bezpieczeństwo przewożonego ładunku.
