1. Cel projektu:

Wyznaczenie rozpływu strumieni objętości powietrza w sieci wentylacyjnej za pomocą metody kolejnych przybliżeń H. Crossa.

2. Wykonanie projektu

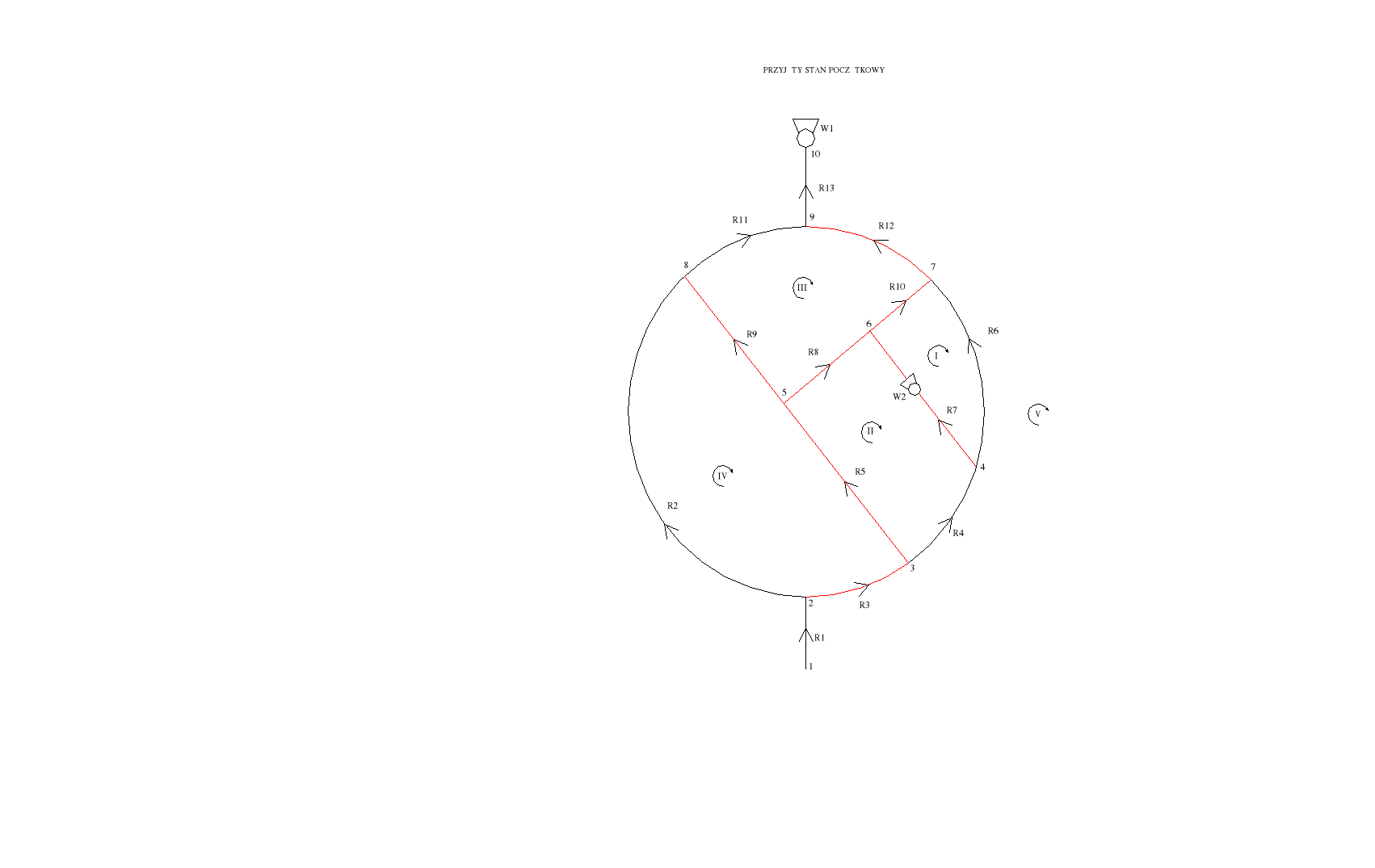

• ponumerowanie węzłów i bocznic - wg załączonego rysunku

• wybór oczek niezależnych

Ilość oczek wyznaczono ze wzoru:

N = m - w + 2

gdzie: N - ilość oczek niezależnych

m - ilość bocznic

w - ilość węzłów

N = 13 - 10 + 2 = 5

Oczka niezależne wybrano rysując kolejne bocznice drzewa (zaznaczone kolorem czerwonym) tak, aby kolejne oczka zamknąć jedną bocznicą antydrzewa.

• przyjęcie rozpływu zerowego spełniającego prawo dla węzłów

Na podstawie wielomianu określającego charakterystykę wentylatorów określono w przybliżeniu wydajność obu wentylatorów:

W1 - 400 m³/s

W2 - 100 m³/s

Na tej podstawie wyznaczono rozpływ zerowy.

• wyznaczenie poprawek i strumieni w kolejnych przybliżeniach

Poprawki dla poszczególnych oczek wyznaczono korzystając ze wzoru na poprawkę dla sieci pasywnej:

Gdzie:

- numer oczka; = 1, 2, ..., M,

- numer bocznicy; = 1, 2, ..., B,

Poprawione strumienie objętości w bocznicach wyznaczono dodając lub odejmując poprawki wyznaczone dla oczek które zawierają w sobie daną bocznicę uwzględniając, czy kierunek przepływu jest zgodny lub niezgodny z kierunkiem obchodzenia oczka.

3. Wynik obliczeń:

Po przeprowadzeniu obliczeń kierunki przepływu powietrza w bocznicach nie uległy zmianie.

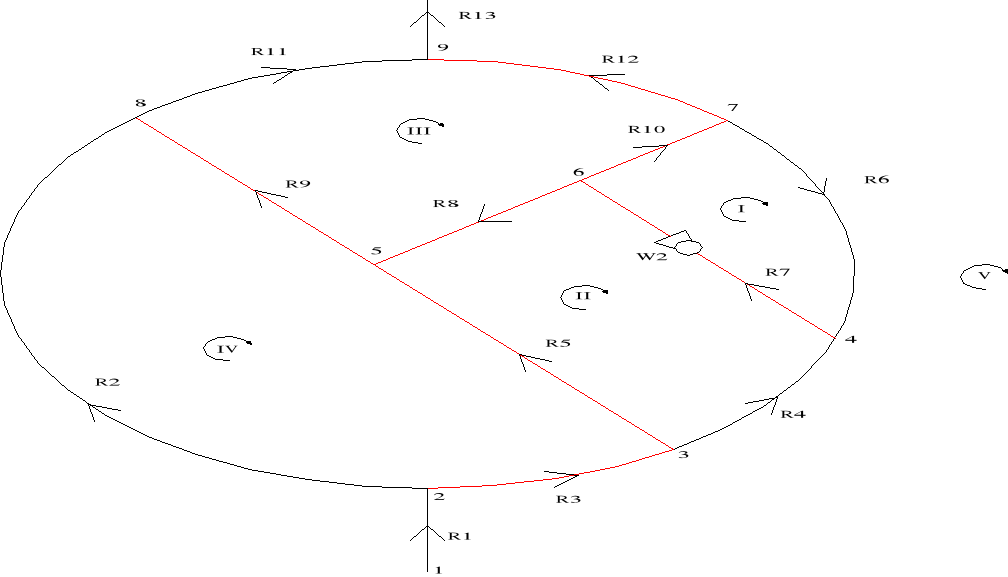

Stan końcowy

---
