PO CZENIE RYGLA RAMY ZE S 2 DOC


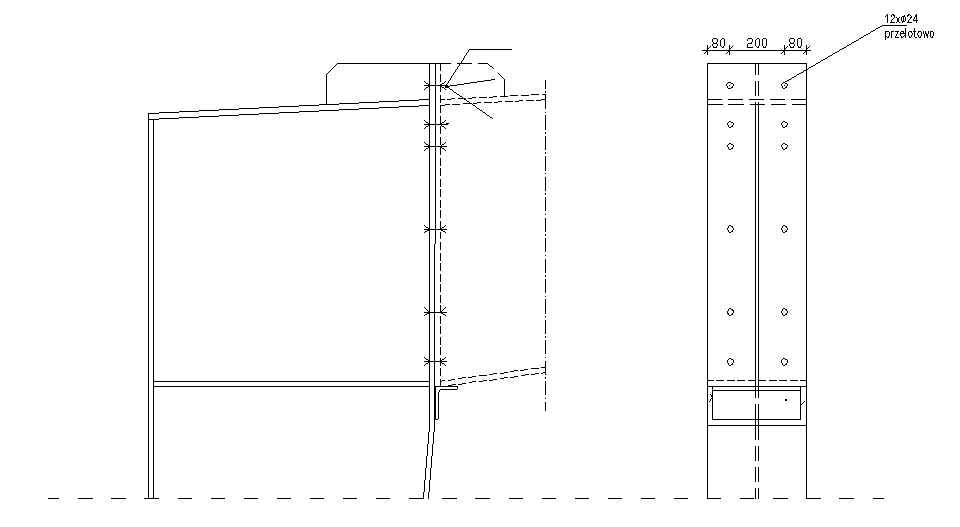

Połączenie rygla ramy ze słupem głównym

0x01 graphic

Połączenie wykonano jako doczołowe

Nośność połączenia liczono wg. normy PN-90/B-03200 punkt 6.2.4.3

Nośność obliczeniowa połączenia ze względu na zerwanie śrub:

0x01 graphic

i=1

k-liczba szeregów śrub 0x01 graphic

mi-liczba śrub w i-tym szeregu

ωti-współczynnik rozdziału obciążenia

yi-ramię działania sił w śrubach i-tego szeregu względem potencjalnej osi obrotu

Dla M20 klasy 8,8 odczytano z załącznika Srt=132 kN

MR=132*(2*0,9*1,090+2*1*0,870+2*0,8*0,570)=609,051kNm>Mmax=362,7kNm

(nośność połączenia ze względu na zerwanie śrub jest wystarczająca)

Nośność obliczeniowa połączenia ze względu na rozwarcie styku:

0x01 graphic

SRr=0,85SRt=112,2kN

MR=112,2*(2*0,8*1,090/1,090+2*1*0,870/1,090+2*0,8*0,570/1,090)=452,5kNm>Mmax

(nośność obliczeniowa połączenia ze względu na rozwarcie styku jest wystarczająca)
