6POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

10

stanowisko

symbol

Nazwa operacji

Nr op.

Tokarka wielonożowa

TWB-30

Toczenie kształtujące

50

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

Toczyć kształtująco

PZTa-50 PZKa

NNZa 16×16S20

MAUb-140

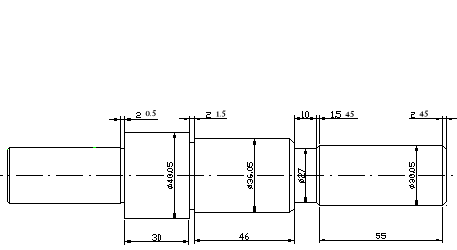

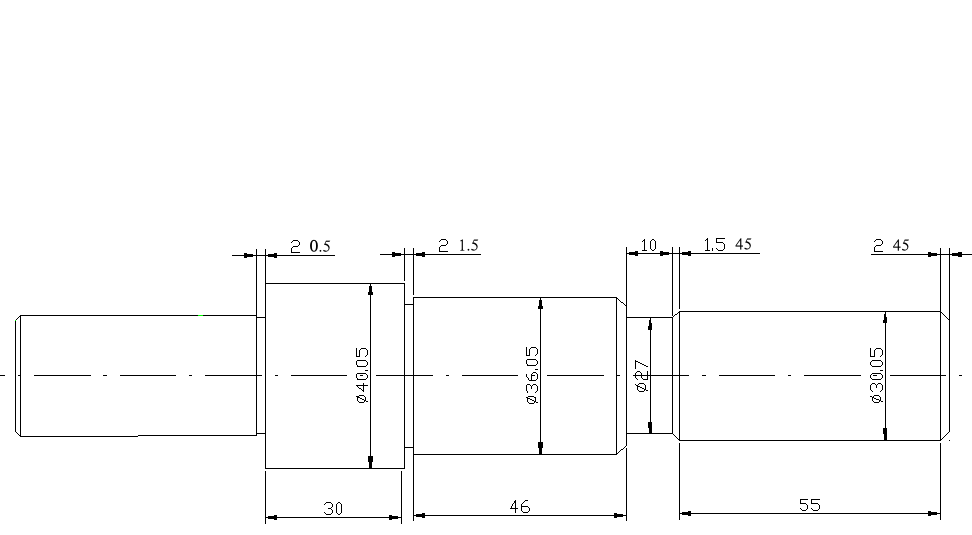

Toczyć ø40,05 na l=30

Toczyć ø36,05 na l=46

Toczyć ø30,05 na l=55

2

Toczyć poprzecznie

Toczyć ø27

NNPa b=10 S20

2×0.5 na ø27,6

NNPa 16×10S20

2×1,5 na ø36,05

NNPa 16×10S20

2,5×45°na ø30,05

NNZc 16×10S20

Nr zabiegu

1

2

głęb.skr.[mm]

2,25

0,25

Ilość przejść

1

1

V [m/min]

157

157

n [obr/min] p [mm/obr]

1480

1369

0,1

0,04

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
																																8
										stanowisko		symbol	Nazwa operacji				Nr op.

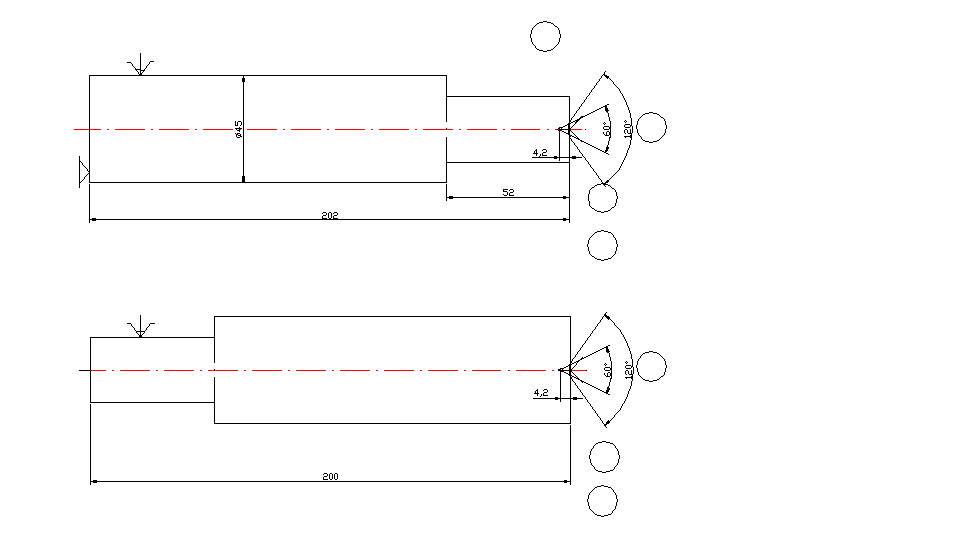

																				Frezarko-nakiełczarka		FND-36	Planowanie i nakiełkowanie				30
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			sprawdziany
																				1	Planować zgrubnie ø45 l=203,1			PUTk 200	NNRc 16×16 S20S			MAUb 140
																				2	Planować kształtująco ø27,6 l=202
																				3	Toczyć zgrubnie ø27,6 na l=52
																				4	Wykonać nakiełek B1,6×4,2			PTRa	NWRd1.6 SW9
																				5	Planować zgrubnie ø45 l=201,1				NNRc 16×16 S20S
																				6	Planować kształtująco ø45 l=200
																				7	Wykonać nakiełek B1,6×4,2			PTRa	NWRd1.6 SW9
Nr zabiegu	1	2	3	4	5	6	7
Głęb.skr.[mm]	0,9	0,55	5	4,2	0,9	1,1	4,2
Ilość przejść	1	1	4	1	1	1	1
V [m/min]	152	152	126	15	152	152	15
n [obr/min] p [mm/obr]	1075	1075	1453	450	1075	1075	450
		0,3	0,2	0,4	0,02	0,3	0,2	0,02
Chłodziwo	Roztwór wodny

wymiar

Odchyłki

8H9

₀^+0,036

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

12

stanowisko

symbol

Nazwa operacji

Nr op.

Frezarka uniwersalna

FWC-25

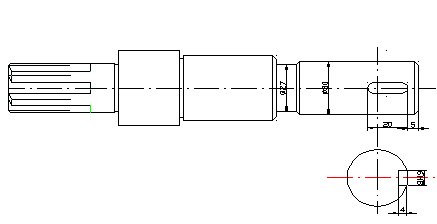

Frezowanie rowka wpustowego

70

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

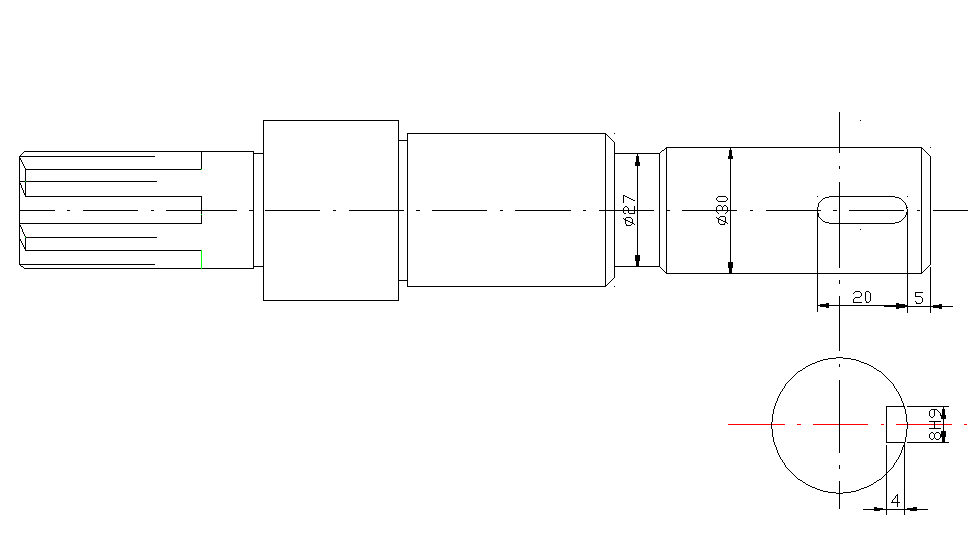

Frezować rowek wpustowy 8H9×7×20 zachowując l=5mm

PZKa PZTa-50

NFPg ø6 SW9

MSAa 8H9 MAUb 140

Nr zabiegu

1

Głęb.skr.[mm]

3.5

Ilość przejść

2

V [m/min]

28

n [obr/min] n [2h/min]

1520

p [mm/min.]

285

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
																																9
										stanowisko		symbol	Nazwa operacji				Nr op.

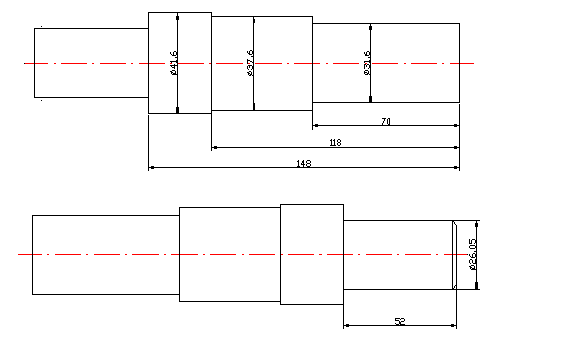

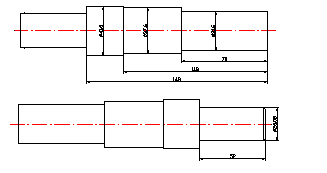

																				Tokarka uniwersalna		TUB-32	Toczenie zgrubne				40
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			sprawdziany
																				1	Toczyć zgrubnie ø41,6 na l=148			PUTk 200 PZKa	NNBe 20×20S20			MLPa 315
																				2	Toczyć zgrubnie ø37,6 na l=118					NNBe
																				3	Toczyć zgrubnie ø31,6 na l=70					NNBe
																				4	Toczyć kształtująco ø26,05 na l=52					NNZa 16×16S20
																				5					Wykonać fazę 1×45°					NNZc 16×10S20
Nr zabiegu	1	2	3	4	5
Głęb.skr.[mm]	1,7	2	3	0,55	1
Ilość przejść	1	1	1	1	1
V [m/min]	152	126	126	174	197
n [obr/min] n [2h/min]	1075	891	1269	2127	2408
p [mm/.....]	0,4	0,4	0,4	0,2	0,1
Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

13

stanowisko

symbol

Nazwa operacji

Nr op.

Tokarka uniwersalna

TUB-32

Gwintowanie

80

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

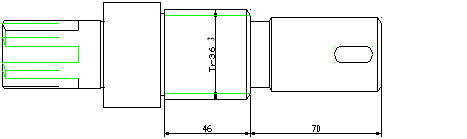

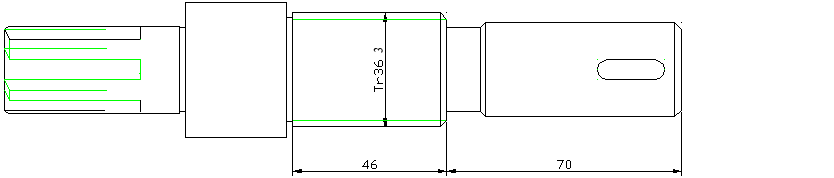

Toczyć gwint zgrubnie Tr36×3 na l=46 zachowując l=69

PZKk-2

NNGc spec.16×10 Sw18

MSBg Tr36×3

2

Toczyć gwint kształtująco Tr36×3 zachow.l=69

PZTb-40

MAUb 140

Nr zabiegu

1

2

Głęb.skr.[mm]

1

0.5

Ilość przejść

14

6

V [m/min]

5

2

n [obr/min] n [2h/min]

44,2

17,6

p [mm/.....]

3

3

Chłodziwo

wymiar

odchyłki

40f8

30f8

⁺_0,064^0,025

⁺_-0,064^0,025

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

6

stanowisko

symbol

Nazwa operacji

Nr op.

Pilarka tarczowa

CRA400

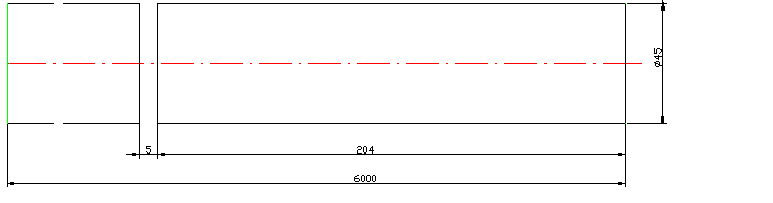

Cięcie

10

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

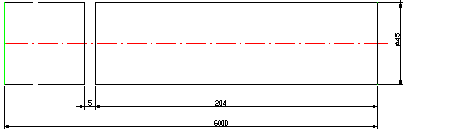

Cięcie ø45 na l=204

PJMp 125

NPTe 400×5S20

MLPa-315

Nr zabiegu

1

Głęb.skr.[mm]

45

Ilość przejść

1

V [m/min]

31,4

n [obr/min] n [2h/min]

20

p [mm/.....]

0,76

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

14

stanowisko

symbol

Nazwa operacji

Nr op.

szlifierka

SWA25

Szlifowanie

90

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

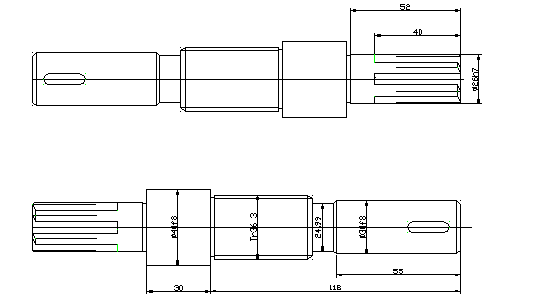

Szlifować ø26h7 na l=40

PZKa PZTa-50

NSAc 300×12×60 99A-60-N-6V

MSLa 26h7 MSLa 40f8 MSLa 30f8 MAUb 140

2

Szlifować ø40f8 na l=30 zachowując l=118

3

Szlifować ø30f8 na l=55

Nr zabiegu

1

2

3

Głęb.skr.[mm]

0,25

0,25

0,25

Ilość przejść

1

1

1

V [m/min]

25

25

25

n [obr/min] n [2h/min]

240

240

240

p [mm/obr]

2.5

2.5

2.5

f (.mm/skok)

0,016

0.025

0.020

wymiar

odchyłki

26h7

⁰_-0,028

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

11

stanowisko

symbol

Nazwa operacji

Nr op.

Frezarka uniwersalna

FWC-25

Wykonanie wielowypustu

60

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

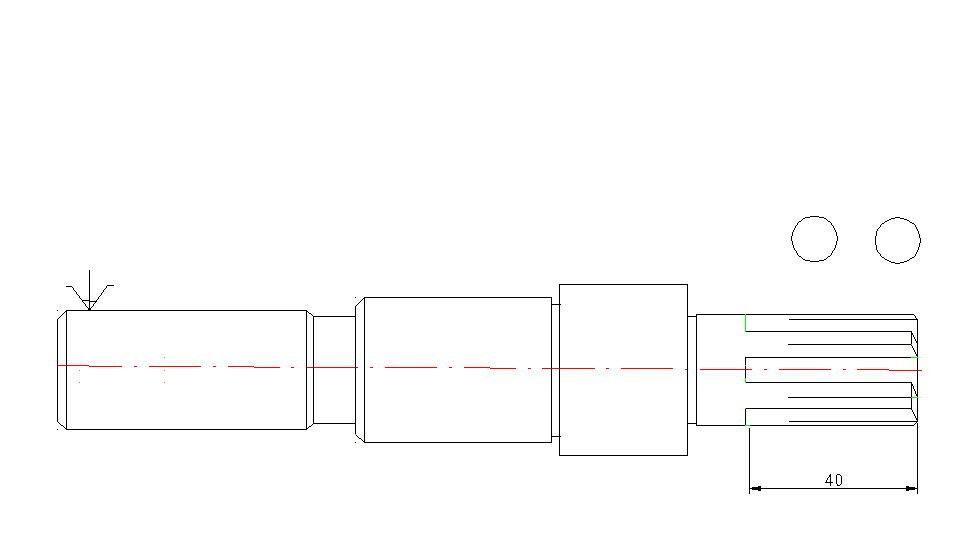

Frezowac wielowypust zgrubnie (4×5,5×40)(ø26,ø18.5)

PUTp 200

NFTa 40×16 SW9

MSAa 5h7

2

Frezować wielowypust kształtująco (5h7×5,5×40)(ø26,ø19.5)

PZKk-2

Nr zabiegu

1

2

Głęb.skr.[mm]

4

1

Ilość przejść

1

1

V [m/min]

62

66

n [obr/min] n [2h/min]

750

750

p [mmobr.]

0,03

0,02

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

stanowisko

symbol

Nazwa operacji

Nr op.

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

Nr zabiegu

Głęb.skr.[mm]

Ilość przejść

V [m/min]

n [obr/min] n [2h/min]

p [mm/.....]

Chłodziwo

---
