Spawanie

6.1. Dla zadanej elektrody spawalniczej, produkowanej przez Baildon, podać oznaczenia wg PN-88/M-64933 i dokonać charakterystyki elektrody w oparciu o znaczenie poszczególnych części tego oznaczenia. Określić wskaźniki technologiczne, wymiary, masę elektrody i kolor jej przyporządkowany. Ustalić pozycję spawania w oparciu o PN-75/M-69002.

6.2. Dobrać typ i parametry ukosowania blach o grubości 35 mm przygotowanych do spawania. Przyjąć elektrody E 430 A 18 i dla przyjętych parametrów ukosowania obliczyć zużycie na mb. Pozycja spawania: pionowa.

Na podstawie obserwacji radiogramu spoiny określić wady badanego złącza, podać oznaczenia symboliczne zaobserwowanych wad oraz określić stopień ich nasilenia. Określić jakość badanego złącza i podać jego klasę. Podać oznaczenie badanego radiogramu.

6.1.

Elektroda: E 430 A 18

• 43 - liczba charakteryzująca wytrzymałość graniczną na rozciąganie

• Rm = 430 ÷590 Mpa

• 0 - liczba charakteryzująca udarność

• nie określa się udarności

• A - grupa

• z otuliną kwaśną

• 1 - (rodzaj) liczba charakteryzująca elektrodę w zależności od przydatności do spawania w różnych pozycjach

• wszystkie pozycje spawania

• 8 - (odmiana) liczba charakteryzująca przydatność elektrody do spawania prądem stałym i przemiennym

• „-” : biegunowość prądu stałego

• U_min = 90 - napięcie stanu jałowego, prąd przemienny

• barwa:

• niebieska

• Średnica elektrody - dobierana w zależności od grubości spawanych elementów

• Natężenie prądu spawania - dobierane do średnicy elektrod

6.2.

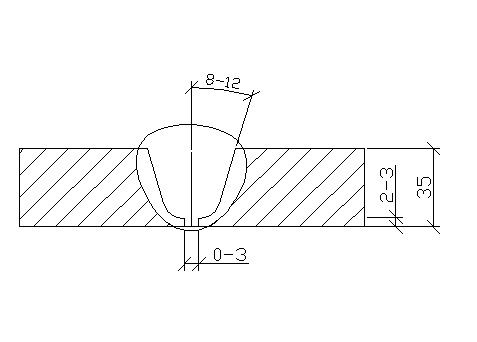

Ukosowanie blach

1. blacha gr. 35 mm

2. elektroda: E 430 A 18

3. F=1137mm­²

4. Pozycja spawania: pionowa

5. Zużycie elektrody na mb

gdzie: p = 1.03 - zależy od pozycji spawania

k₃ = 0.7 - zależy od rodzaju elektrody

G=13,06 /m

Wyróżniamy następujące wady spoin:

• brak nadtopienia

• brak przetopu

• pękniecie

• pęcherzyki gazowe

• zażużlenie

• za duży przetop

• brak wtopu

• brak przetopu

• pęcherzyki gazowe

• pęknięcia kruche

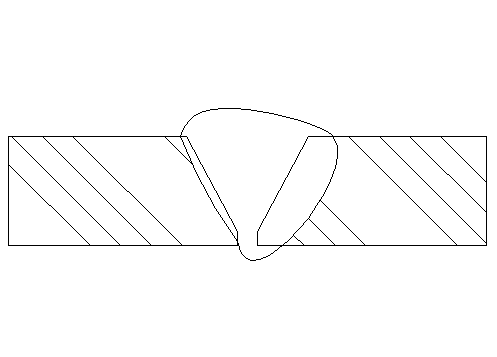

Na radiogramie zaobserwowano:

-nierównomierne nadtopy boczne

-symbol: Fm

---
