LABORATORIUM UKŁADÓW ELEKTRONICZNYCH

grupa EAB

Temat: Podstawowe układy impulsowe

Narysować odpowiedź układu Uwy =f(t) - kształt oraz Uwy=f(Uwe)

przy Uwe=10sinωt

Dla napięcia o amplitudzie 10V i przykładowej częstotliwości (5V/dz)

Uwe=10sinωt

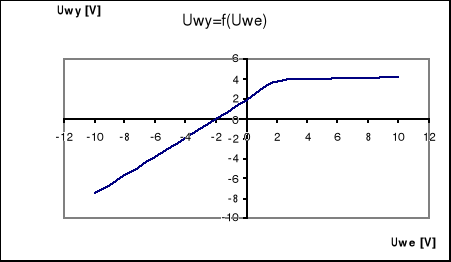

Charakterystyka przejściowa:

Wnioski:

• dla napięć ujemnych mniejszych od -2V na wyjściu otrzymujemy proporcjonalny sygnał trochę pomniejszony od wejściowego.

• dla napięć w przedziale od -2÷2V sygnał na wyjściu dalej jest proporcjonalny do wejściowego

• dla napięć większych od 2V na wyjściu dodatnia połówka jest równo ścinana

• dla napięć większych od 8V pojawia się niewielki płaski garb na wyjściu

---
