POMIARY PARAMETRÓW AMPLITUDOWYCH NAPIĘCIA PRZEMIENNEGO

1. PROGRAM ĆWICZENIA

1.1 Przed przystąpieniem do ćwiczenia należy przyswoić sobie wiadomości na temat:

• definicji wartości skutecznej, wartości średniej wyprostowanej, wartości szczytowej i wartości międzyszczytowej napięcia przemiennego,

• pomiaru wartości skutecznej, wartości średniej wyprostowanej i wartości szczytowej napięć sinusoidalnych i napięć odkształconych,

• budowy i właściwości pomiarowych podstawowych przetworników elektromechanicznych: magnetoelektrycznego, elektromagnetycznego i elektrodynamicznego,

• układów mierników magnetoelektrycznych z prostowaniem uśredniającym i prostowaniem szczytowym,

• założeń stosowanych do wykonywania podziałek magnetoelektrycznych mierników prostownikowych,

• pomiaru napięć przemiennych oscyloskopem elektronicznym.

1.2. Zapoznać się z przygotowywanymi do ćwiczenia przyrządami, zanotować ich parametry znamionowe. Według podanego schematu zestawić układ pomiarowy i zastanowić się nad rolą poszczególnych elementów. Po sprawdzeniu układu przez prowadzącego ustawić przełącznik wejściowy na napięcie sinusoidalne, włączyć zasilanie i nastawić wartość napięcia odpowiadającą około 2/3 zakresu pomiarowego mierników

(np. dla U_n = 150V nastawić U=100V). Zanotować wskazania wszystkich woltomierzy.

1.3. Dobrać przekładnię dzielnika napięcia i współczynnik odchylania pionowego oscyloskopu, czułość odchylania pionowego oscyloskopu w ten sposób, aby wysokość obrazu krzywej napięcia na ekranie wynosiła około 4/5 wysokości siatki współrzędnych (rastra pomiarowego). Zmierzyć wysokość obrazu i uwzględniając przekładnię dzielnika napięcia oraz czułość odchylania pionowego, obliczyć wartość szczytową badanego napięcia. Zakładając przebieg sinusoidalny badanego napięcia, obliczyć również wartość skuteczną i wartość średnią wyprostowaną.

1.4. Przełącznik wejściowy ustawić na napięcia odkształcone i powtórzyć pomiary dla dwóch napięć o różnych odkształceniach. W obu przypadkach nastawiać jednakową wartość skuteczną napięcia (np. 100V), taką samą jak w punkcie 1.2.Wartość natężenia prądu w obwodzie pierwotnym transformatora T (24 V) nastawić wg wskazań prowadzącego ćwiczenia (np. 2A i 5A).

1.6. Na podstawie wykonanych pomiarów określić wartości skuteczne, wartości średnie prostowane i wartości szczytowe oraz współczynniki kształtu i współczynniki szczytu badanych napięć.

2. PROTOKÓŁ POMIARU NAPIĘĆ PRZEMIENNYCH

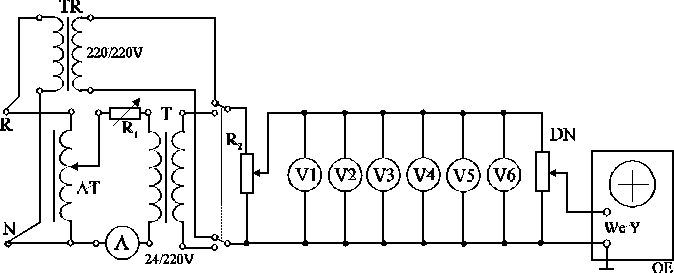

2.1. Schemat układu pomiarowego i spis przyrządów.

V1	woltomierz elektrodynamiczny:
	typ	numer	zakresy	amax	kl. dokładności
V2	woltomierz elektromagnetyczny:
	typ	numer	zakresy	amax	kl. dokładności

V3	woltomierz magnetoelektryczny z prostowaniem uśredniającym:
	typ	numer	zakresy	amax		kl. dokładności
V4	woltomierz magnetoelektryczny z prostowaniem szczytowym:
	typ	numer	zakresy	amax		kl. dokładności
V5	woltomierz cyfrowy napięcia zmiennego (multimetr cyfrowy)
	typ	numer	zakresy		dokładność
V6	woltomierz cyfrowy napięcia zmiennego TRMS (multimetr cyfrowy)
	typ	numer	zakresy		dokładność
DN	rezystancyjny dzielnik napięcia:
	typ	numer	dokładność	rezystancja wejściowa
	rezystancja wyjściowa
OE	oscyloskop elektroniczny
	typ	numer
AT	autotransformator nastawny
	typ	numer	prąd	napięcie
T	transformator
	typ	numer	napięcia	prądy
TR	transformator izolacyjny
	typ	numer	napięcie	prąd
R1	rezystor nastawny
	typ	numer	rezystancja	prąd
R1	rezystor nastawny
	typ	numer	zakresy	prąd
	amperomierz elektromagnetyczny
A	typ	numer	rezystancja	amax			kl.dokładności

2.2 Wyniki pomiarów i obliczeń:

Pomiary woltomierzami.

	U1		U2		U3		U4		U5	U6
Lp.	dz	V	dz	V	dz	V	dz	V	V	V
1. 2. 3.

Pomiary oscyloskopem.

	ly	Cy	ϑDN	Us	Us/	Up = 2Us/π
Lp.	cm	V/cm	V/V	V	V	V
1. 2. 3.

Wartość skuteczna, wartość średnia wyprostowana, wartość szczytowa, współczynnik kształtu i współczynnik szczytu badanych napięć obliczone według wskazań woltomierzy

	U		Us	kk	ks
Lp.	V	V	V	-	-
1. 2. 3.

Wnioski:

---
