Politechnika Świętokrzyska w Kielcach |
||||
Laboratorium elektroniki |
||||
Ćwicenie nr
4 |
Temat: Badanie tranzystorów unipolarnych z izolowaną bramką.
|
Zespół:
1)Kozieł Tomasz 2)Małaczek Mariusz
|
||
Data wykonania ćwiczenia:
14.11.1996 r. |
Data oddania sprawozdania: |
Ocena: |
1) Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się z podstawowymi charakterystykami tranzystora SMY-50 (ID =ID (UDS ) oraz ID =ID (UGS )),oraz wyznaczenie podstawowych parametrów tego tranzystora.
2)Schemat pomiarowy:
3)Tabele pomiarowe:
a)bez polaryzacji złącza UBS =0[V]
dla UGS =7[V]
UDS |
[V] |
0.09 |
0.45 |
0.7 |
0.84 |
1.2 |
1.52 |
1.9 |
2.7 |
3.1 |
ID |
[mA] |
0.16 |
0.6 |
0.83 |
0.95 |
1.18 |
1.27 |
1.43 |
1.58 |
1.7 |
UDS |
[V] |
4.8 |
6.4 |
8.3 |
10.6 |
13 |
14.5 |
17.8 |
19.6 |
|
ID |
[mA] |
1.82 |
2 |
2.1 |
2.2 |
2.4 |
2.5 |
3.0 |
3.6 |
dla UDS =-10[V]
UGS |
[V] |
5 |
5.7 |
6.3 |
6.6 |
7 |
7.7 |
8.8 |
10 |
11.4 |
12.4 |
13.5 |
15.4 |
17.8 |
ID |
[mA] |
0.05 |
0.43 |
1 |
1.5 |
2.4 |
3.8 |
6.4 |
9.8 |
14.4 |
17.5 |
21.6 |
28 |
36 |
b)z polaryzacą złącza UBS =5[V]:
UGS =10[V]
UDS |
[V] |
0.07 |
0.12 |
0.17 |
0.27 |
0.4 |
0.55 |
0.77 |
0.93 |
1.02 |
1.3 |
ID |
[mA] |
0.2 |
0.36 |
0.5 |
0.8 |
1.16 |
1.61 |
2.2 |
2.57 |
2.8 |
3.4 |
UDS |
[V] |
1.52 |
1.8 |
2 |
2.73 |
3.8 |
4.4 |
5.3 |
6.3 |
7.6 |
8.7 |
ID |
[mA] |
3.9 |
4.45 |
4.76 |
5.8 |
6.7 |
7 |
7.35 |
7.6 |
7.9 |
8.1 |
UDS |
[V] |
9.4 |
10.9 |
11.7 |
13.3 |
15.7 |
18 |
20 |
22 |
25 |
|
ID |
[mA] |
8.3 |
8.6 |
8.7 |
8.96 |
9.3 |
9.7 |
10 |
10.2 |
10.6 |
UGS =15[V]
UDS |
[V] |
0.07 |
0.2 |
0.31 |
0.46 |
0.62 |
0.81 |
1 |
1.24 |
1.46 |
1.9 |
2.18 |
2.56 |
ID |
[mA] |
0.34 |
1 |
1.6 |
2.37 |
3.21 |
4.14 |
5.12 |
6.2 |
7.2 |
9.25 |
10.38 |
11.9 |
UDS |
[V] |
3.1 |
3.63 |
4 |
5 |
6.9 |
7.9 |
9.2 |
11.3 |
13.9 |
16 |
20 |
24 |
ID |
[mA] |
13.95 |
15.6 |
16.9 |
19.7 |
23 |
24 |
24.8 |
25.5 |
26 |
26.4 |
27 |
27.2 |
dla UDS =-3[V]
UGS |
[V] |
6 |
6.4 |
6.6 |
6.9 |
7.2 |
7.8 |
8.6 |
9.2 |
10 |
11.6 |
13.2 |
14.6 |
17 |
19.5 |
ID |
[mA] |
0.09 |
0.24 |
0.41 |
0.62 |
1.09 |
2 |
3.5 |
4.5 |
5.9 |
8.8 |
11.4 |
13.2 |
16.1 |
18.5 |
dla UDS =-10[V]
UGS |
[V] |
4.4 |
6.3 |
6.6 |
7.1 |
7.6 |
8.9 |
9.7 |
11 |
12.7 |
13.5 |
14 |
16.5 |
19.3 |
ID |
[mA] |
0 |
0.48 |
0.75 |
1.54 |
2.5 |
5.27 |
7.9 |
11.09 |
16.8 |
20.3 |
21.8 |
30 |
40 |
4)Wzory i podstawowe obliczenia:
a)obliczanie transkonduktancji
b)obliczanie rezystancji drenu
5)Uwagi i wnioski:
Charakterystyki wykreślone na podstawie wyników pomiarów są zbliżone do charakterystyk spotykanych w literaturze.Obliczone przez nas wartości rezystancji drenu i transkonduktancji są zbliżone do rzeczywistych.
W zależności od wartości napięcia UGS -przy zwiększaniu tego napięcia charakterystyki przesuwają się w górę w kierunku wzrostu prądu ID .Przy pierwszej charakterystyce możemy zaobserwować niestandardowe kolanko występujące po stanie nasycenia tranzystora-przypuszczamy,że jest ono spowodowane zjawiskiem lawinowego powielania elektronów i zbliżaniem się wartości przebicia tranzystora.
Przy charakterystyce ID =ID (UGS ) tranzystor w zależności od polaryzacji podłoża-przy zwiększaniu wartości napięcia UDS ,punkt załączenia tranzystora przesuwa się w kierunku wzrostu napięcia UGS .Przy braku polaryzacji podłoża możemy zaobserwować wyraźną różnicę w położeniu tych charakterystyk.
Transkonduktancja wyznaczona przez nas wynosi 1.58 ,natomiast rezystancja drenu rd =3[Ω].
Charakterystyki ID =ID (UDS ):

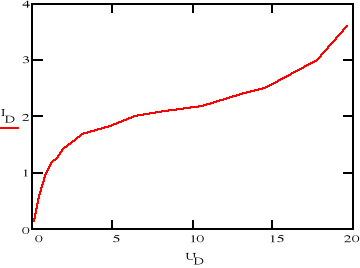

dla UGS =7[V](bez podłoża)

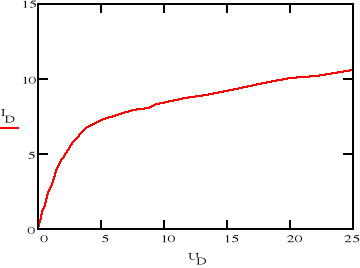

dla UGS =10[V](z podłożem)

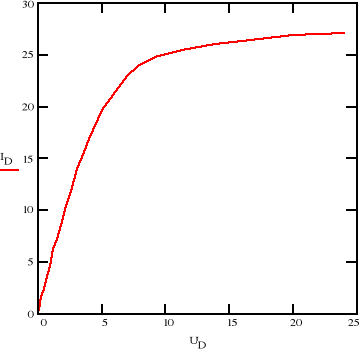

dla UGS =15[V](z podłożem)
Charakterystyki ID =ID (UGS ):

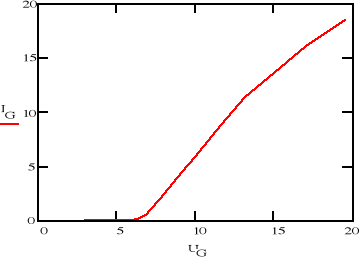

dla UDS =-3[V](z podłożem)

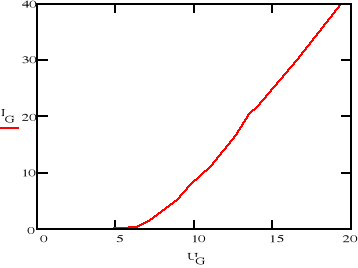

dla UDS =-10[V](z podłożem)

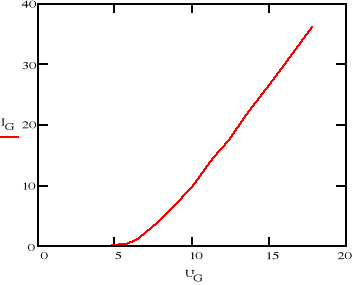

dla UDS =-10[V](bez podłoża)
RD
mA
-
Zasilacz
ZT980-4M
-
Zasilacz
ZT980
V3
V2
V1
4M
+
+
0
+
Zasilacz zestawu
PZL-1
