AKADEMIA TECHNICZNO-ROLNICZA w BYDGOSZCZY

Instytut Telekomunikacji i Elektrotechniki

ZAKŁAD PODSTAW ELEKTRONIKI

Imię i nazwisko:

Laboratorium Elementów i Układów Elektronicznych

Nr ćwiczenia 3

Temat: Zasilanie i stabilizacja punktu pracy tranzystora bipolarnego.

1. Tomasz Mioduszewski

2. Radosław Kałaska

Nr grupy: K5 Semestr IV

Data wyk. ćw. Data oddania spr. Ocena:

99.05.31 99.06.17

Instytut: T i E

1. Cel ćwiczenia

Zapoznanie się z podstawowymi układami polaryzacji oraz stabilizacji punktu pracy tranzystora bipolarnego .

2. Przebieg ćwiczenia.

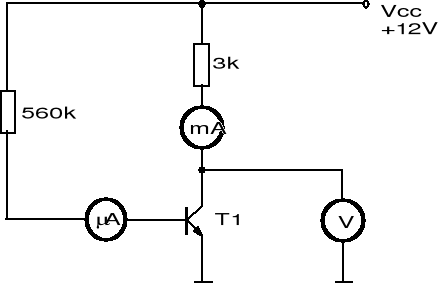

2.1. Układ zasilania z wymuszonym prądem bazy .

0x01 graphic

T

oC

30

40

50

60

70

80

IB

μA

13,9

13,8

14,3

14,2

14,3

14,1

IC

mA

0,32

0,35

0,42

0,47

0,52

0,55

UCE

V

11,008

10,988

10,944

10,790

10,638

10,380

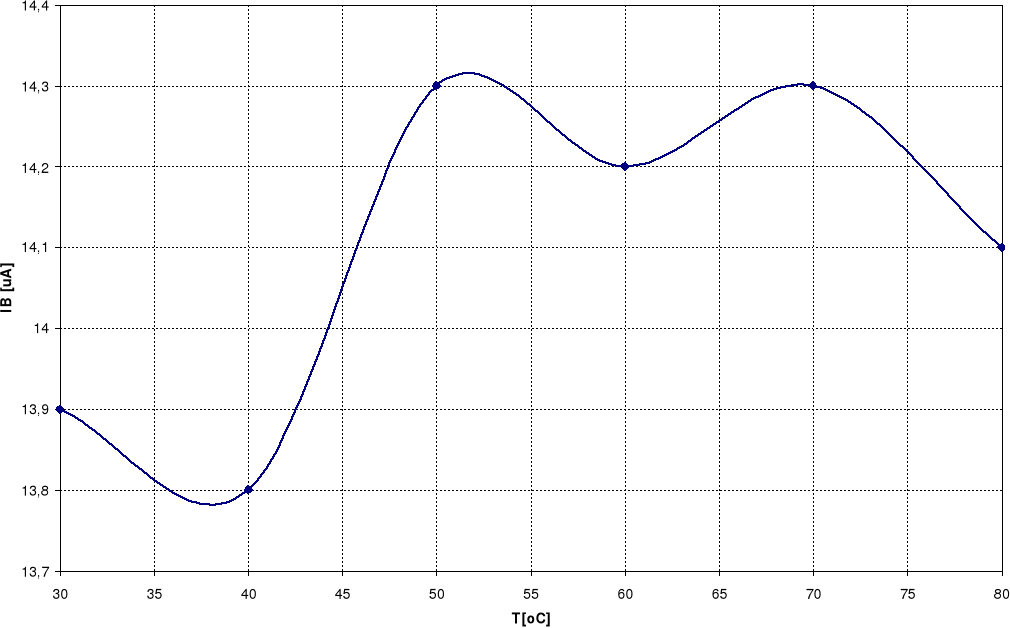

a) zależność IB = f ( T ) ,

0x01 graphic

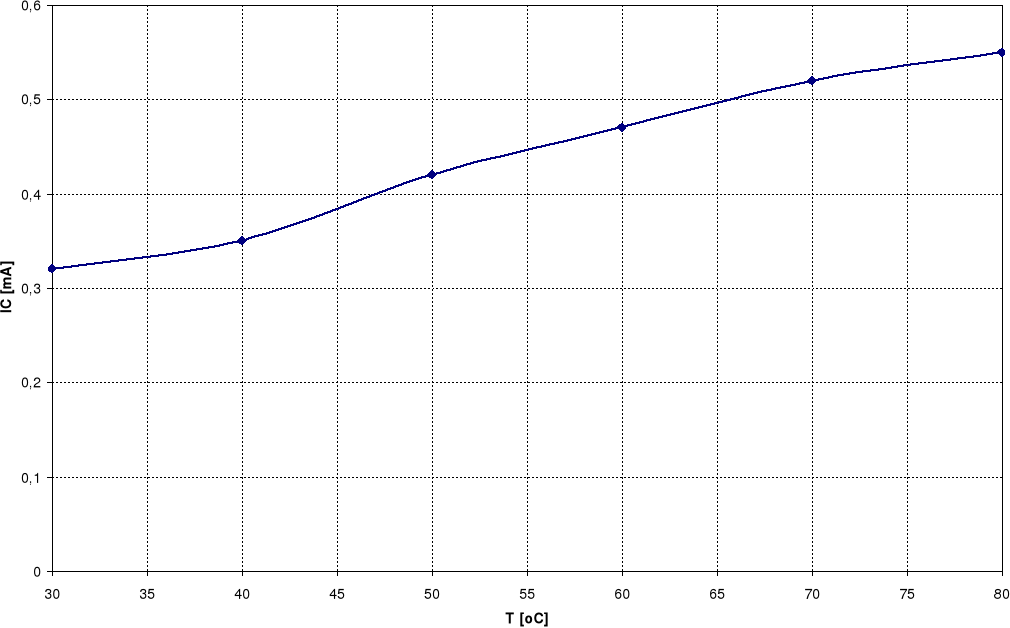

b) zależność IC = f ( T )

0x01 graphic

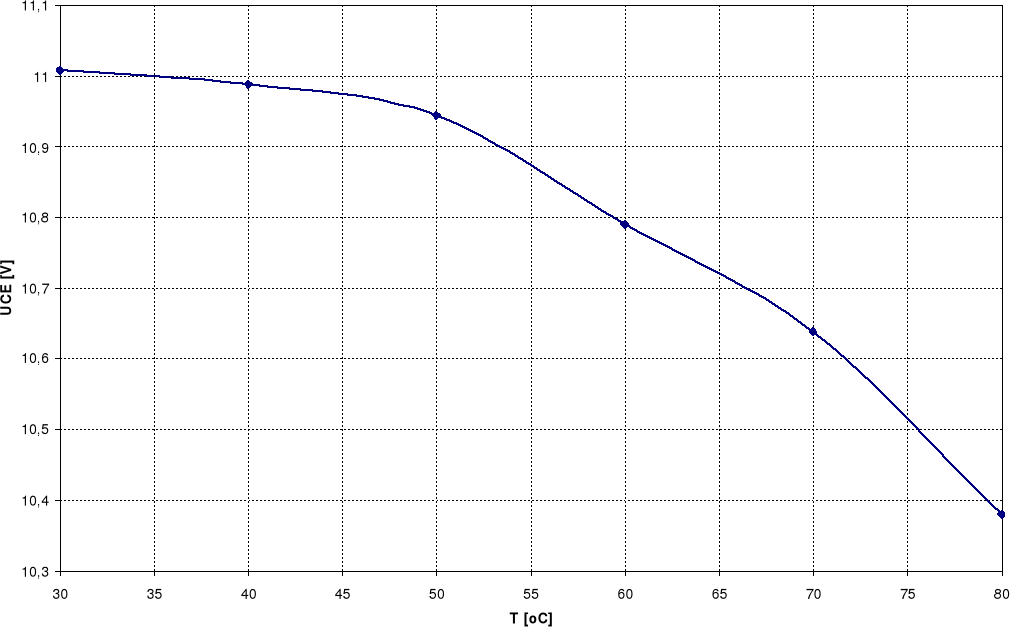

c) zależność UCE = f ( T )

0x01 graphic

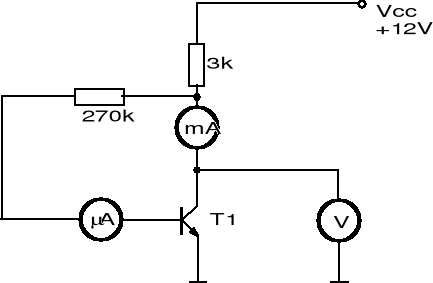

2.2. Układ zasilania ze sprzężeniem kolektorowym

0x01 graphic

T

oC

30

40

50

60

70

80

IB

μA

26,5

26,2

25,5

25,0

24,6

23,8

IC

mA

0,85

0,92

0,98

1,04

1,10

1,14

UCE

V

9,053

8,918

8,710

8,540

8,385

8,164

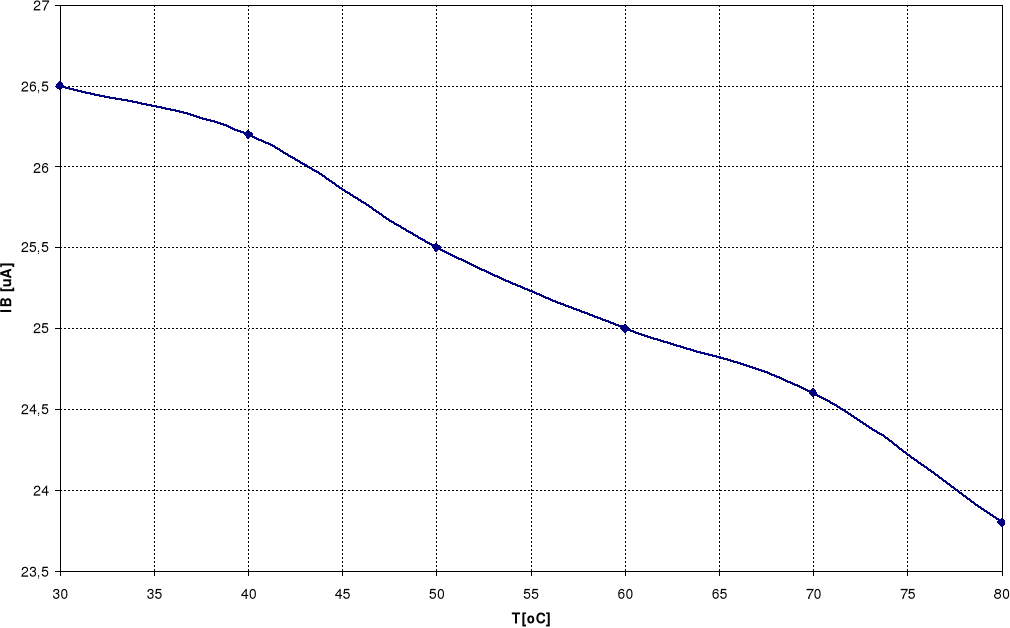

  1. zależność IB = f ( T ) .

0x01 graphic

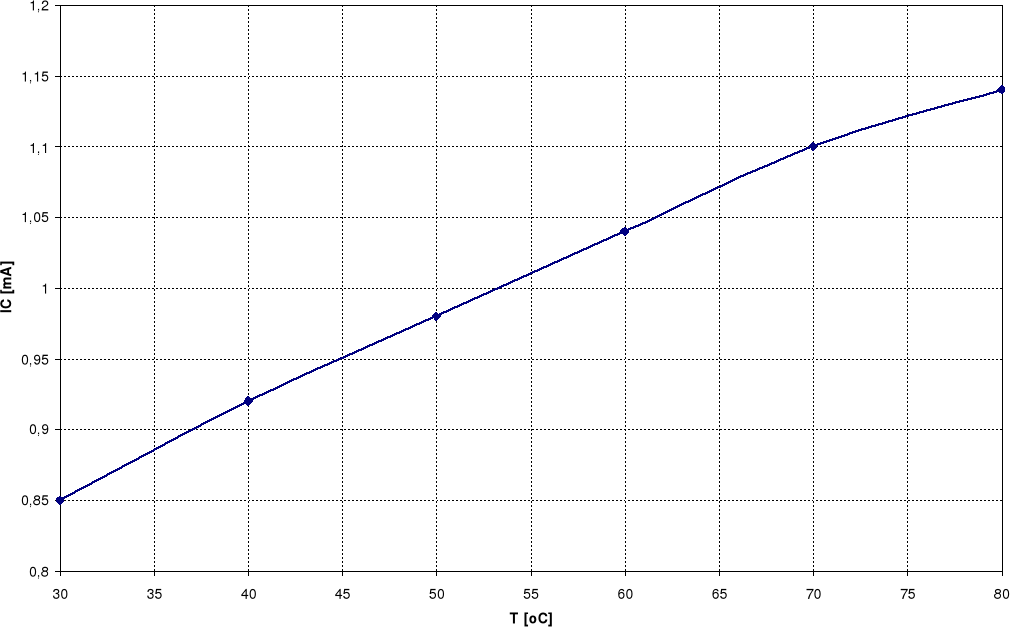

b) zależność IC = f ( T )

0x01 graphic

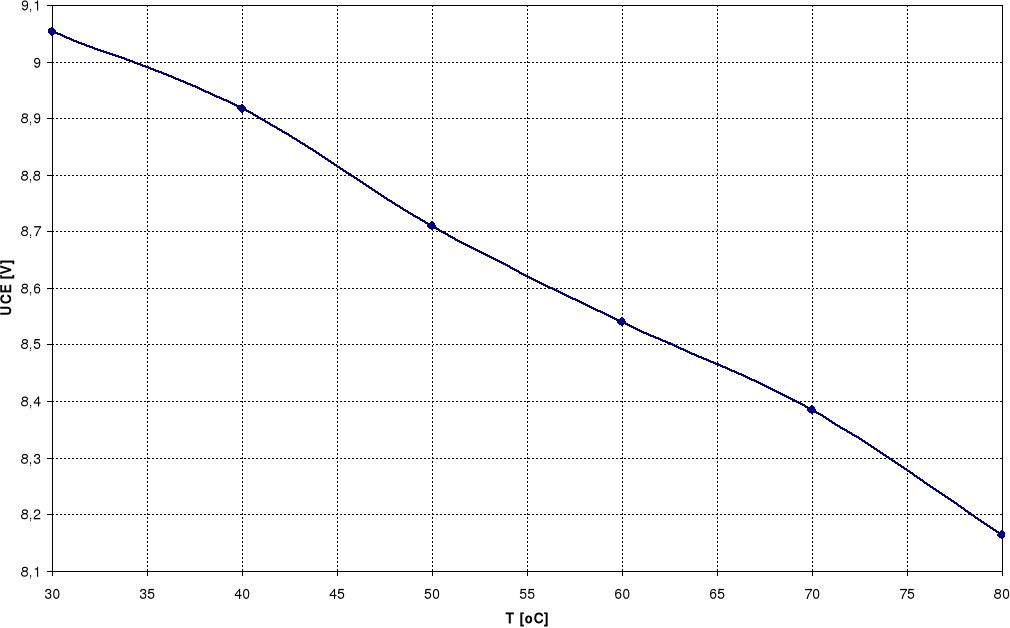

  1. zależność UCE = f ( T )

0x01 graphic

2.3.Układ z potencjometrycznym zasilaniem bazy.

T

oC

30

40

50

60

70

80

IB

μA

23,8

23,7

23,5

23,3

23,2

23,0

IC

mA

0,74

0,81

0,87

0,94

1,02

1,08

UCE

V

9,952

9,712

9,478

9,234

8,999

8,773

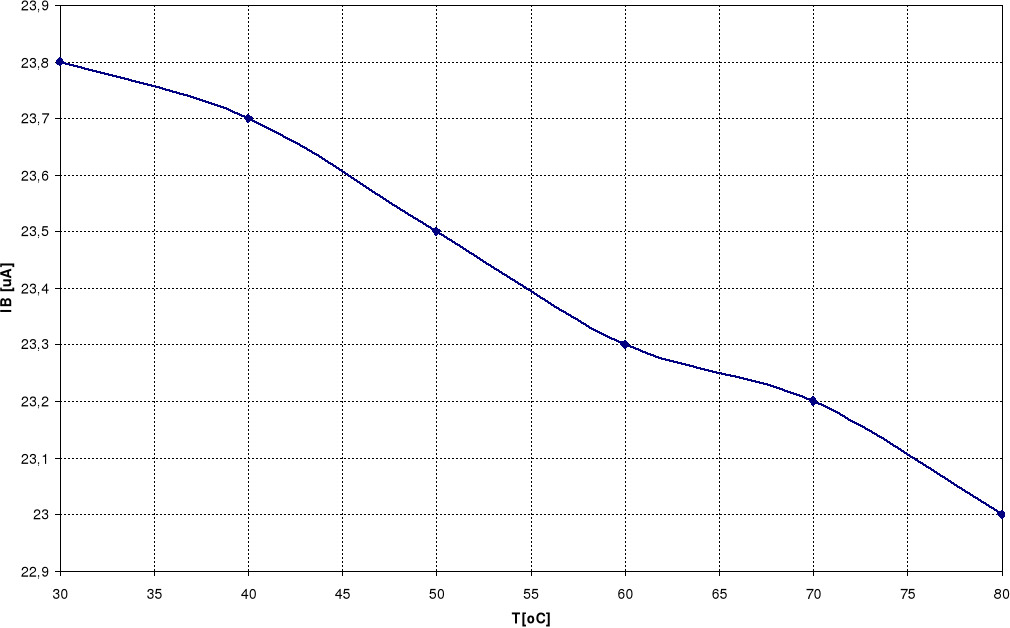

  1. zależność IB = f ( T ) .

0x01 graphic

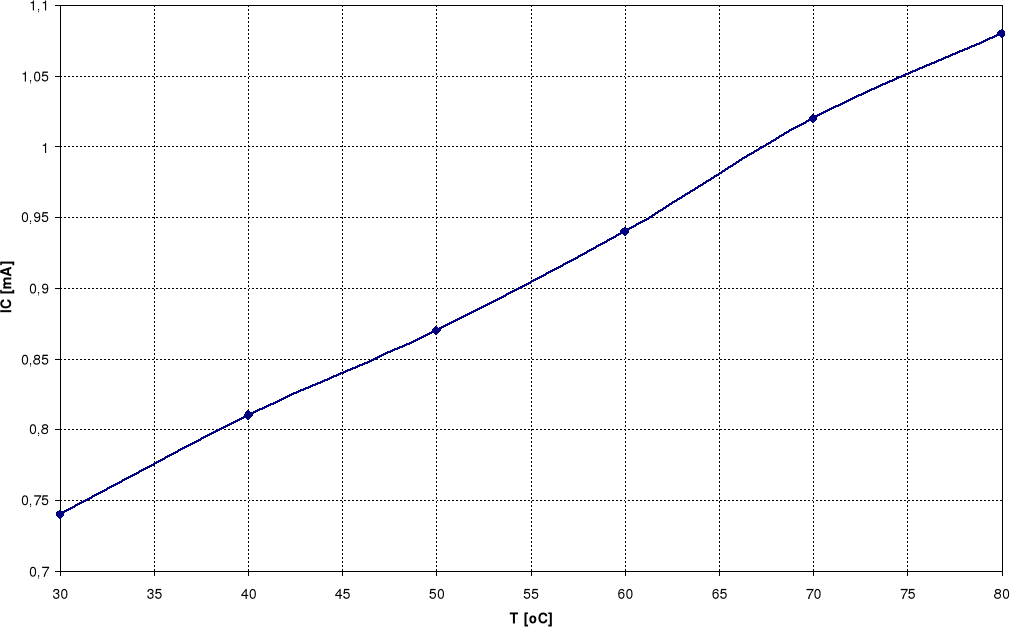

b) zależność IC = f ( T ) .

0x01 graphic

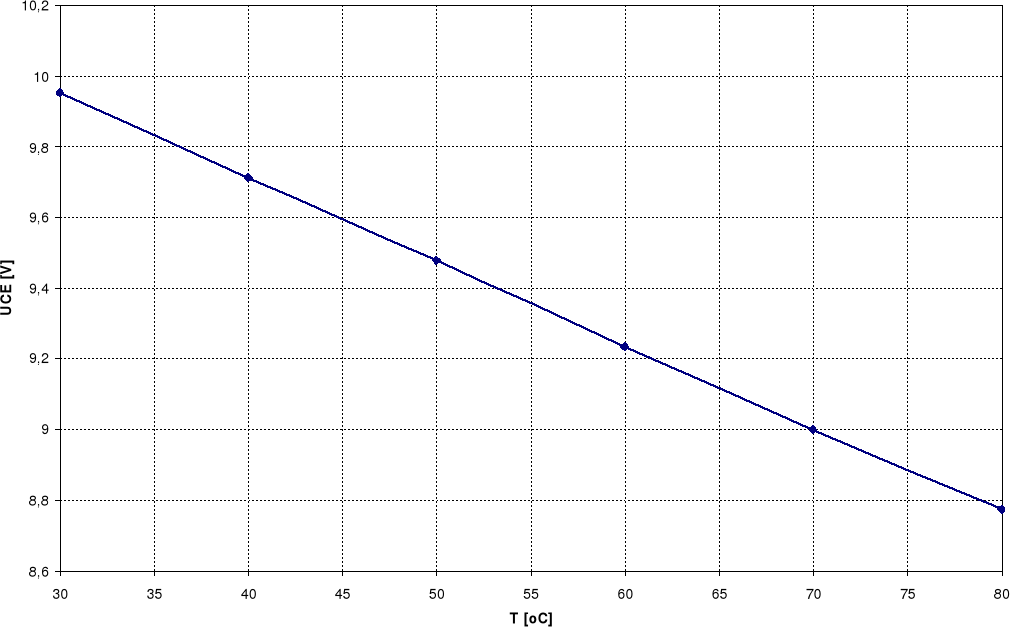

c) zależność UCE = f ( T ) .

0x01 graphic

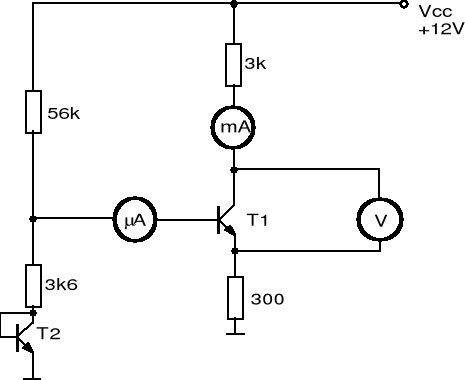

2.4. Układ zasilania z kompensacją zmian napięcia U BE

0x01 graphic

T

oC

30

40

50

60

70

80

IB

μA

19,2

18,9

18,7

18,5

18,3

18,2

IC

mA

0,94

0,96

0,98

1,01

1,03

1,06

UCE

V

9,287

9,200

9,125

9,056

8,976

8,881

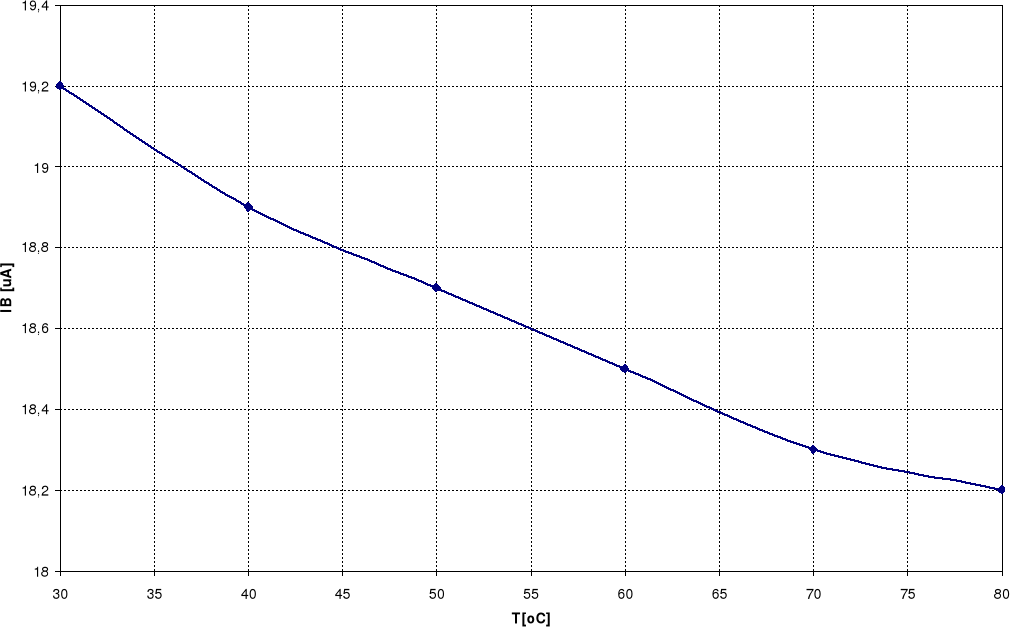

a) zależność IB = f ( T ) .

0x01 graphic

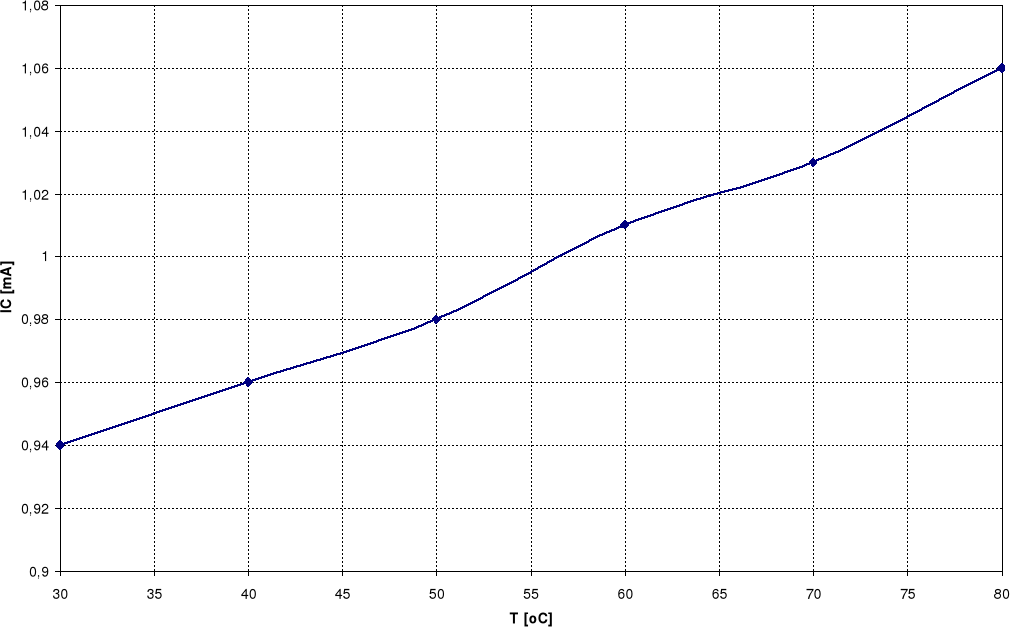

  1. zależność IC = f ( T )

0x01 graphic

  1. zależność UCE = f ( T )

0x01 graphic

3. Opracowanie wyników .

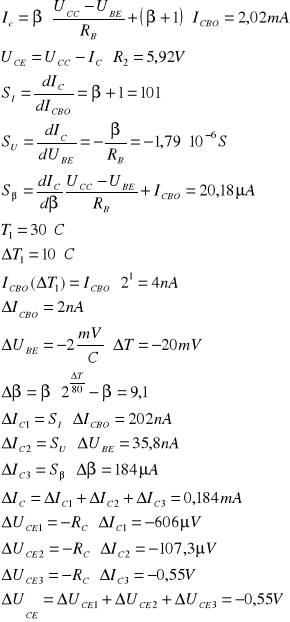

4.1. Obliczenia :

4.1.1. Układ zasilania z wymuszonym prądem bazy .

0x01 graphic

4.1.2. Układ zasilania ze sprzężeniem kolektorowym.

4.1.3. Układ zasilania z kompensacją zmian napięcia UBE .

5. Wnioski.

Powyższe ćwiczenie ilustruje nam podstawowe układy polaryzacji oraz stabilizacje punktu pracy tranzystora bipolarnego. W celu utrzymania stałych wartości prądu i napięcia kolektora stosuje się stabilizację punktu pracy i kompensację upływów czynników zakłócających. Technika stabilizacyjna polega na stosowaniu rezystancyjnych obwodów polaryzacji wstępnej , które umożliwiają zmianę IB tak, by utrzymana była stała wartość IC przy zmieniających się wartościach IC0, β oraz UBE. Technika kompensacyjna polega na stosowaniu przyrządów o działaniu uzależnionym od temperatury , np. tranzystorów , diod , rezystorów itp. , które dostarczają napięć i prądów w celu utrzymania stałego punktu pracy.

W układzie z wymuszonym prądem bazy wartość prądu bazy wynika z zadanych wartości elementów i polaryzacji . Wartości współczynników niestabilności są duże. Wynika stąd , że układ jest niestabilny . Jest to spowodowane dwukrotnym wzrostem IC0 na każde 10 K .

W związku z tym prąd kolektora wzrasta a napięcie UCE maleje. W układzie ze sprzężeniem kolektorowym prąd bazy płynie przez rezystancję , włączoną w pętli ujemnego sprzężenia zwrotnego , które to sprzężenie działa stabilizująco . Przy wzroście temperatury rośnie prąd IC i maleje UCE przez co zmaleje IB zmniejszając odpowiednio prąd kolektora co spowoduje wzrost UCE . Im mniejsza wartość rezystora w pętli sprzężenia zwrotnego tym lepsza stabilizacja. W układzie z potencjometrycznym zasilaniem bazy punkt pracy ustalony jest przez prąd bazy oraz prąd emitera . Baza zasilana jest z dzielnika napięcia a rezystor RE wprowadza ujemne sprzężenie zwrotne - prądowe . Jeśli prąd zmaleje to zmaleje spadek napięcia na RE czyli rośnie UBE a co za tym idzie większy IB i IE . Zapewnia to silne sprzężenie zwrotne wnoszone przez rezystor RE. W układzie z kompensacją zmian napięcia UBE kompensację uzyskuje się dzięki przeciwsobnemu włączeniu diod emiterowych . Zmiany UBE i U0 kompensują się dzięki czemu wartość prądu IC pozostaje stała . Powyższy układ stosuje się dla tranzystorów krzemowych . Przy małym wzroście temperatury największą rolę w niestabilności prądu kolektora odgrywa zmiana napięcia UBE . Wraz ze wzrostem temperatury zaczyna dominować wpływ prądu zerowego kolektora , który rośnie geometrycznie ( dwukrotnie na 10 K ) .
