Politechnika Lubelska

Katedra Urządzeń Elektrycznych i TWN

****

Laboratorium

Urządzeń Elektrycznych

****

Temat: Nagrzewanie głównego toru

prądowego

Grupa dziekańska : ED 5.1

Grupa laboratoryjna : Banach Tomasz

Brzozowski Tomasz

Czuryło Paweł

wykonał : Banach Tomasz

Data wykonania : 8.11.1999

Schemat elektryczny układu pomiarowego:

TABELA 1

Lp	t	T1		T2		T3		T4		T5		Ip	ΔU	Rp
		S	mV	°C	mV	°C	mV	°C	mV	°C	mV	°C	A	mV	μΩ
1	0	0,86	37,5	1,11	42	0,95	39	0,74	35	0,94	39	100	0,43	4,3
2	60	0,97	39,5	1,35	47	1,12	42,5	0,89	38	1,07	42		0,43	4,3
3	120	1,06	41,5	1,5	50	1,23	45	0,96	39	1,16	43		0,43	4,3
4	180	1,15	43	1,64	53	1,33	46,5	1,07	42	1,25	45		0,44	4,4
5	240	1,23	45	1,74	55	1,41	48	1,13	42,5	1,32	46		0,44	4,4
6	300	1,3	46	1,85	57	1,49	50	1,19	44	1,4	48		0,44	4,4
7	360	1,37	47,5	1,95	59	1,56	51	1,24	45	1,47	49,5		0,44	4,4
8	420	1,43	49	2,03	60,2	1,62	52	1,28	45,5	1,53	50,5		0,44	4,4
9	480	1,48	49,5	2,11	62	1,68	53,5	1,32	46	1,59	51,5		0,45	4,5
10	540	1,53	50,5	2,17	63,5	1,73	54,5	1,36	47	1,63	52,5		0,45	4,5
11	600	1,58	51,5	2,23	64,5	1,78	56	1,4	48	1,67	53,5		0,45	4,5
12	660	1,62	52	2,3	66	1,82	56,5	1,44	49	1,72	54		0,45	4,5
13	720	1,66	53,5	2,35	67	1,86	57,5	1,46	49,5	1,76	55,5		0,45	4,5
14	780	1,7	54	2,4	68	1,9	58,5	1,5	50	1,79	56		0,46	4,6
15	840	1,73	54,5	2,45	69	1,93	59	1,52	50,5	1,83	56,5		0,46	4,6
16	900	1,76	55,5	2,49	70	1,97	59,5	1,54	50,5	1,86	57,5		0,46	4,6
17	960	1,79	56	2,54	71	2	60,2	1,56	51	1,89	58		0,46	4,6
18	1020	1,81	56,5	2,58	71,5	2,02	60,2	1,58	51,5	1,91	58,5		0,46	4,6
19	1080	1,84	57	2,61	72	2,05	60,3	1,6	52	1,94	59		0,46	4,6
20	1140	1,86	57,5	2,64	73	2,08	60,5	1,62	52	1,96	59,5		0,47	4,7
21	1200	1,89	58	2,69	74	2,11	62	1,65	53	1,99	60		0,47	4,7
22	1260	1,91	58,5	2,72	74,5	2,14	62,5	1,67	53,5	2,02	60,2		0,47	4,7
23	1320	1,93	59	2,75	75	2,16	63	1,69	54	2,04	60,2		0,47	4,7
24	1380	1,96	59,5	2,79	75,5	2,19	63,5	1,71	54	2,07	60,4		0,47	4,7
25	1440	1,98	60	2,81	76	2,21	64	1,73	54,5	2,09	60,5		0,47	4,7
26	1500	2	60,2	2,85	77	2,23	64,5	1,74	54,5	2,11	62		0,47	4,7
27	1560	2,02	60,2	2,87	77,5	2,25	65	1,76	55,5	2,13	62,5		0,48	4,8

28	1620	2,04	60,3	2,9	78	2,27	65,5	1,77	55,5	2,14	62,5		0,48	4,8
29	1680	2,05	60,3	2,93	78,5	2,29	66	1,79	56	2,16	63		0,48	4,8
30	1740	2,07	60,4	2,95	79	2,31	66	1,8	56	2,18	63,5		0,48	4,8
31	1800	2,08	60,5	2,97	79,5	2,32	66,5	1,8	56	2,19	63,5		0,48	4,8
32	1860	1,93	59	2,55	71	2,09	61	1,6	52	1,98	60	0	-	-
33	1920	1,8	56	2,34	66,5	1,93	59	1,46	49,5	1,84	57		-	-
34	1980	1,71	54	2,18	63,5	1,81	56,5	1,37	47,5	1,74	54,5		-	-
35	2040	1,62	52	2,05	60,3	1,71	54	1,29	45,5	1,65	53		-	-
36	2100	1,54	50,5	1,95	59	1,63	52,5	1,23	45	1,57	51,5		-	-
37	2160	1,47	49,5	1,85	57	1,55	51	1,17	43,5	1,5	50		-	-
38	2220	1,41	48	1,76	55,5	1,49	50	1,12	42,5	1,44	49		-	-
39	2280	1,35	47	1,69	54	1,43	49	1,08	42	1,38	47,5		-	-
40	2340	1,3	46	1,62	52	1,38	47,5	1,04	41	1,33	46,5		-	-
41	2400	1,25	45	1,56	51	1,33	46,5	1	40	1,29	45,5		-	-

- Chłodzenie

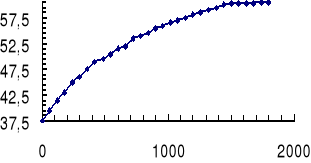

Wykres dla υ₁ = f ( t )

Wykres dla υ₃ = f ( t )

Wykres dla υ₄ = f ( t )

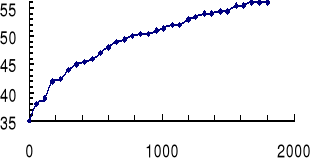

Wykres dla υ₅ = f ( t )

Wykres dla υ₂ = f ( t )

TABELA 2

Lp	t	T1		T2		T3		T4		T5		Ip	ΔU	Rp
	S	mV	°C	mV	°C	mV	°C	mV	°C	mV	°C	A	mV	μΩ
1	2460	1,47	49,5	2,11	62	1,62	52	1,25	45	1,59	51,5	120	0,68	5,67
2	2520	1,75	55	2,41	68	1,83	56,5	1,44	49	1,85	57,5		0,69	5,75
3	2580	1,92	58,5	2,69	74	2,16	63	1,67	53,5	2,09	60,5		0,71	5,92
4	2640	2,17	63,5	2,96	79	2,42	68,5	1,85	57,5	2,35	67		0,72	6
5	2700	2,34	66,5	3,11	82	2,57	71	1,98	60	2,48	70		0,74	6,16
6	2760	2,45	69	3,25	85	2,71	74,5	2,09	60,5	2,6	72		0,74	6,16
7	2820	2,56	71	3,4	88	2,86	77,5	2,21	64	2,74	75		0,76	6,33
8	2880	2,66	73	3,51	90,5	2,96	79	2,28	66	2,84	77		0,78	6,5
9	2940	2,76	75	3,61	92,5	3,06	81,5	2,36	67,5	2,94	79		0,78	6,5
10	3000	2,84	77	3,69	94	3,12	82,5	2,4	68	2,96	79,5		0,79	6,58

Wykres termopary υ₂ = f ( t ) dla prądów I=100A i I=120A

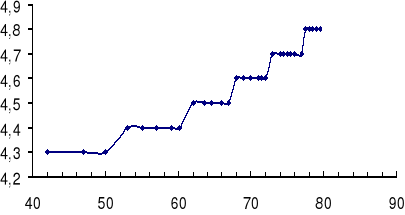

Wykres rezystancji przejścia R_P=f (υ₂) dla termopary T₂ i dla prądu I=100A

WNIOSKI:

W ćwiczeniu badaliśmy nagrzewanie się głównego toru prądowego wyłącznika .Na podstawie charakterystyk υ = f(t) odczytujemy wartość temperatury ustalonej dla każdej termopary .Wartości te są przybliżone , ponieważ wartości są odczytywane z wykresu aproksymowanego . Termopary są umieszczone w różnych miejscach toru prądowego . Termopara druga była umieszczona najbliżej punktu styczności (8mm), dlatego wskazuje ona najwyższą temperaturę .

Wskazania niektórych termopar zmieniają się skokowo .Sądzę , że wynika to z wahań wskazań multimetrów cyfrowych .
