Nastawianie i pomiary napięć i prądów przemiennych


TECHNKUM NR 2 W WYSZKOWIE

Temat ćwiczenia
Nastawianie i pomiary napięć i prądów przemiennych.

Ocena

Imię i nazwisko

Mateusz Owsiany

Klasa

III TE

Data wykonania ćwiczenia

18 XI 2010 r.

Nr grupy

2

Skład grupy

Łukasz Mróz, Mariusz Nowakowski, Mateusz Owsiany, Pamrowski Grzegorz, Rosiński Rafał.

1) Pomiary napięcia w sieci.

I) Urządzenia używane podczas wykonywania ćwiczenia:

- autotransformator laboratoryjny AL.-2500

-woltomierz analogowy PRL T 162

-woltomierz analogowy EL20

-przewody łączeniowe

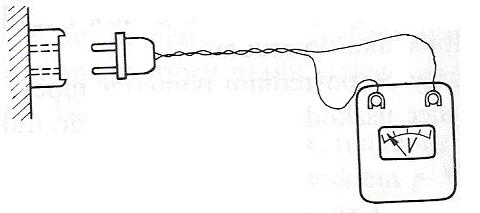

II) Schemat:

0x08 graphic
0x01 graphic

III) Wyniki pomiarów.

Typ woltomierza

Liczba działek

Zakres pomiarowy (U)

Stała woltomierza Cv

Odchylenie (α)

Napięcie (Ux)

dz

V

V/dz

dz

V

Woltomierz
analogowy
PRL T 162

75

300

4

14

56V

75

300

4

35

140V

75

300

4

53

212V

Woltomierz

Analogowy

EL 20

150

300

2

30

60V

150

300

2

75

150V

150

300

2

113

226V

2) Pomiary napięcia wyjściowego autotransformatora.


I) Urządzenia używane podczas wykonywania ćwiczenia:

- autotransformator laboratoryjny AL.-2500

-woltomierz analogowy PRL T 162

-woltomierz analogowy EL20

-przewody łączeniowe

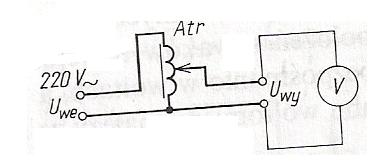

II) Schemat

0x08 graphic
0x01 graphic

III) Wyniki pomiarów.

Pozycja pokrętła autotransformatora

50 V

100 V

150 V

200 V

250 V

Wskazania woltomierza typu AL2500

46 V

94 V

142 V

188 V

232 V

Wskazania woltomierza typu E
L20

49 V

100 V

150 V

202 V

248 V

3. Nastawianie i pomiary napięć przemiennych.

I) Urządzenia używane podczas wykonywania ćwiczenia:

- autotransformator laboratoryjny AL.-2500;

- dwa rezystory potencjometryczne;

-woltomierz magnetoelektryczny PRL T 162;

-woltomierz ferrodynamiczny EL20;

-przewody łączeniowe

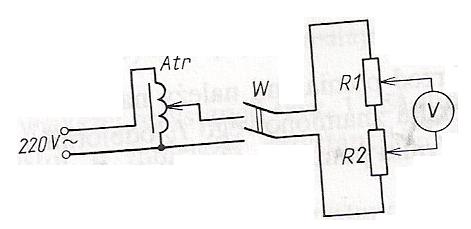

II) Schemat

:0x08 graphic
0x01 graphic

III) Wyniki pomiarów.

Pozycja autotransformatora

20%

40%

60%

80%

100%

Wskazania woltomierza magnetoelektrycznego

22V

47V

70V

82V

80V

Wskazania woltomierza ferodynamicznego

25V

50V

73V

88V

87V

4. Pomiary prądu pobieranego z sieci przez odbiorniki energii elektrycznej.

I) Urządzenia używane podczas wykonywania ćwiczenia:

- wtyczka;

-silniczek (22W)

-grzałka (600W)

-żarówka (75W)

-multimetr cyfrowy (YF 3509) - użyty jako amperomierz;

-przewody łączeniowe

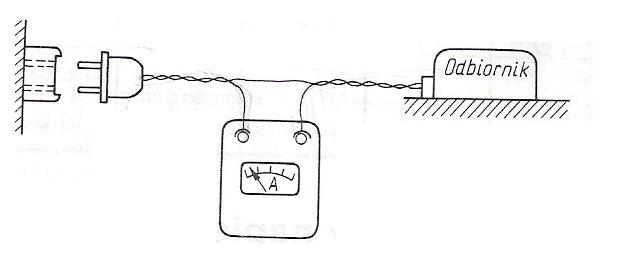

II) Schemat

0x08 graphic
0x01 graphic

III) Wyniki pomiarów.

Nazwa odbiornika i jego dane znamionowe

Silniczek 22W

Grzałka 600 W

Żarówka 75 W

In

A

0,095 A

2,61 A

0,33 A

I

A

0,15 A

2,78 A

0,29 A

5. Nastawianie i pomiary prądów przemiennych.

I) Urządzenia używane podczas wykonywania ćwiczenia:

- autotransformator laboratoryjny AL.-2500
- 3 rezystory potencjometryczne;

- -multimetr cyfrowy (YF 3509) - użyty jako amperomierz;

-multimetr cyfrowy (YF 3509) - użyty jako woltomierz;

-przewody łączeniowe.

II) Schemat

0x01 graphic

III) Wyniki pomiarów.

Położenie suwaka rezystorów

R1
R2
R3

100%
100%
100%

100%
100%
55%

100%
100%
30%

100%
100%
80%

0%
100%
80%

0%
0%
80%

0%
0%
40%

50%
0%
40%

50%
50%
40%

100%
100%
40%

I

-

0,05 A

0,1 A

0,19 A

0,08 A

0,1 A

0,1A

0,2 A

0,19 A

0,16 A

0,14 A


WNIOSKI

Autotransformator służy do płynnej regulacji napięcia prądu przemiennego 230V/50Hz. Uzwojenie pierwotne autotransformatora stanowi część uzwojenia wtórnego i jest zasilane z sieci 230[V]. Końce uzwojenia wtórnego są połączone z zaciskami na obudowie autotransformatora. Do tych zacisków podłącza się zasilany z autotransformatora układ. Suwak autotransformatora służy do płynnej regulacji napięcia w zakresie 0-250[V]. Po wykonaniu powyższego ćwiczenia można stwierdzić, że za pomocą autotransformatora można nastawić żądaną wartość napięcia z bardzo dużą dokładnością. Woltomierz elektrodynamiczny stosuje się przy pomiarach napięcia stałego i przemiennego, zaś woltomierz elektromagnetyczny służy do pomiaru napięć przemiennych. W celu precyzyjnego ustawienia wartości zadanej np. prądu. Pojedynczym potencjometrem czasem trudno jest dokładnie ustawić wartość - czasem się stosuje kilka potencjometrów, rezystorów. Zmieniając fizycznie nastawianie potencjometru o mniejszej wartości ==> napięcie zmieni się niewiele , jeśli przestawiamy potencjometr o większej rezystancji o tyle samo co poprzedni ==>zmieni się rezstancja bardziej czyli spadek napięcia będzie większy, mała wartość rezystancji = regulacja precyzyjna
duża rezystancja = duże zmiany spadku napięcia =>regulacja zgrubna.
