PROJEKT nr.3

OBLICZANIE STATYCZNEGO CIŚNIENIA GÓROTWORU NA OBUDOWĘ WYROBISKA CHODNIKOWEGO

Walczak Wojciech

Wdział : GIG

Numer N = 20

Średnica szybu w wyłomie Dz=4+0,1xN=6 m

Głębokość szybu H=450+5xN=550 m

Naprężenia dopuszczalne Kc=500+10xN=700

Warstwy

Nr. warstwy i	Głębokość spągu [m]	Warstwa	Ciężar obj.	Wsp. rozpierania
1	50	Glina zwięzła	20	0,12
2	75	Łupek piaszczysty	28	0,02
3	162	Piaskowiec o lepiszczu ilastym	18,5	0,07
4	182	Kurzawka	22	0,50
5	208	Łupek ilasty	28	0,12
6	318	Wapień dolomitowy	17	0,02
7	342	Łupek piaszczysty	28	0,01
8	359	Dolomit kruszconośny	28	0,01
9	383	Wapień krystaliczny	27	0,003
10	420	Piaskowiec	21	0,01
11	423	Węgiel	12,7	0,12
12	550	Łupek piaszczysty	28	0,01

Dane zaczerpnięto z „Zarys mechaniki górotworu” A. Sałuostowicza

Obliczenia:

1.Wyznaczenie Psz max.

-Psz stropu warstwy i

-Psz spągu warstwy i

Psz=Psz max -

Warstwa i	Miąższość warstwy
1	50	1000	1000	0	120
2	25	700	1700	20	34
3	87	1609,5	3309,5	119	231,67
4	20	440	3749,5	1654,75	1874,75
5	26	728	4477,5	449,94	537,30
6	110	1870	6347,5	89,55	126,95
7	24	672	7019,5	63,475	70,20
8	17	476	7495,5	70,195	74,96
9	24	648	8143,5	22,4865	24,43
10	37	777	8920,5	81,435	89,21
11	3	38,1	8958,6	1070,46	1075,03
12	127	3556	12514,6	89,586	125,146

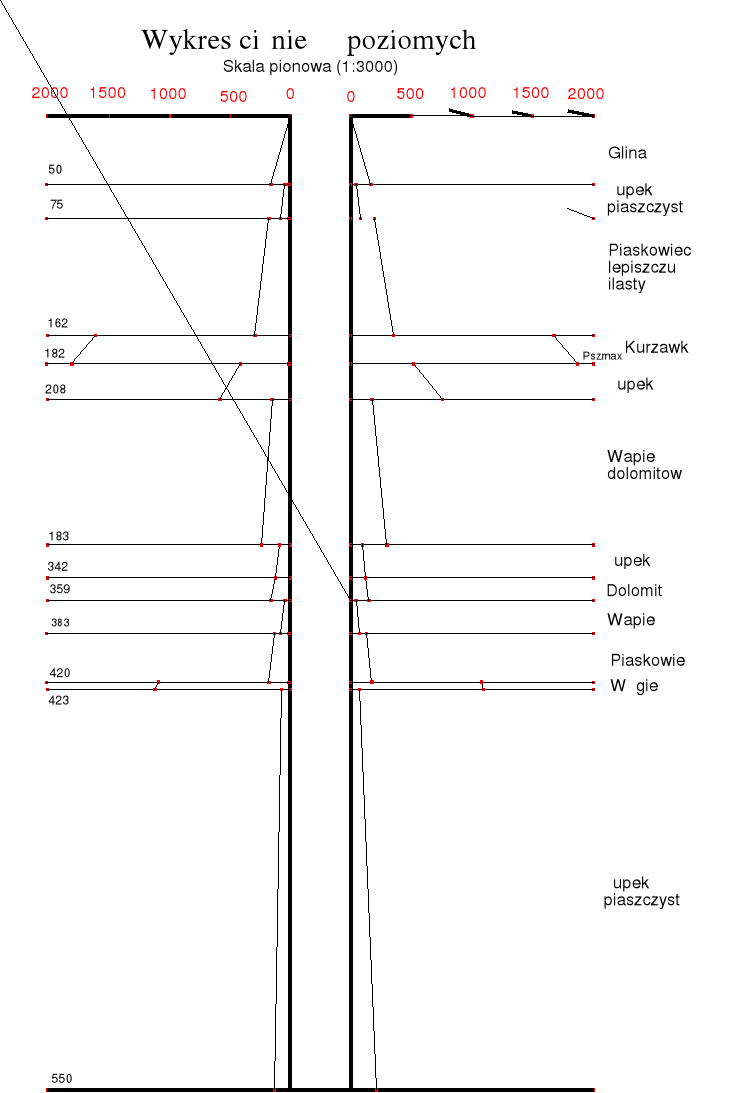

Psz max=Psz działające na spągu warstwy 4 (kurzawka) - 1874,75

W dalszych obliczeniach przyjmujemy podaną wartość jako Psz

2. Obliczenie grubości obudowy szybu metodą Serlo

-dla znanej średnicy w wyłomie

-dla znanej średnicy w świetle

R=Dz/2=3 m 700
=7000

3. Obliczenie grubości obudowy szybu metodą Lame

-dla znanej średnicy w wyłomie

-dla znanej średnicy w świetle

Odpowiedź: Obudowa szybu powinna wynosić 0,955m

---
