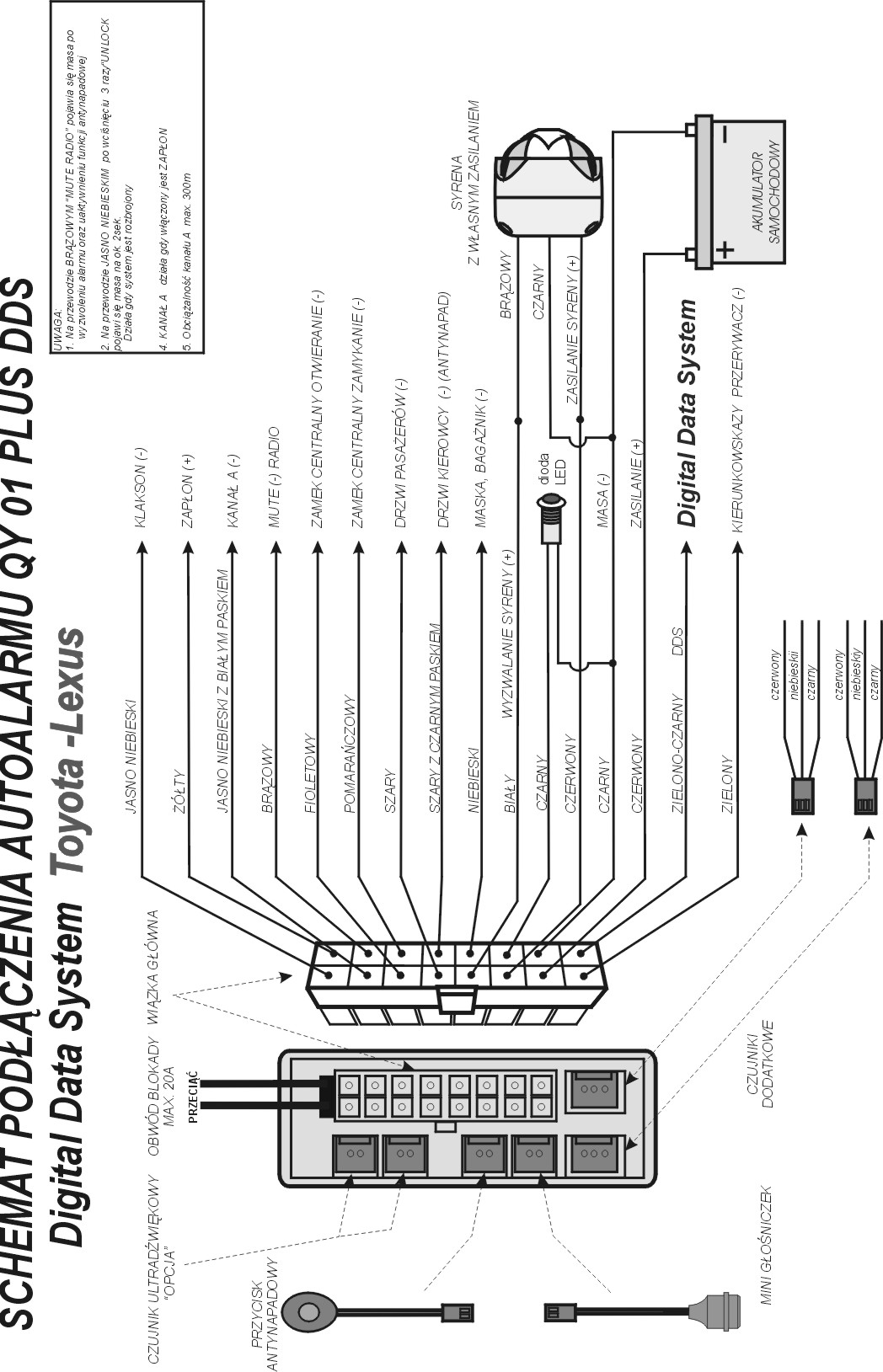

INSTRUKCJA MONTAŻU AUTOALARMU QY 01 Plus DDS TOYOTA RAV4,CAMRY,LAND CROUSER90,100,120,IS200,RX300.

Nr kat. G 00000-QY01PLUS

Kanał dodatkowy

Kanał dodatkowy - po wciśnięciu 3 razy UNLOCK kanał będzie podawał masę na przewód jasno niebieski na ok. 2 sek, np. (otwieranie bagażnika). Maksymalne obciążenie 0.3 A. Aby zmienić ustawienia kanału dodatkowego patrz tabela „programowania funkcji systemu”. Działa tylko, gdy system jest rozbrojony

Funkcje diody LED umieszczonej wewnątrz pojazdu

• miga ⇒ system uzbrojony, drzwi zamknięte

• nie miga ⇒ system rozbrojony, drzwi otwarte

Automatyczne blokowanie i odblokowanie zamka centralnego (Jazda z zablokowanymi drzwiami) - funkcja programowana

Dla bezpieczeństwa kierowcy i pasażerów, drzwi w samochodzie automatycznie zamkną się po 5 sekundach od włączenia zapłonu. Kiedy wyłączymy zapłon drzwi natychmiast odblokują się.

Informacja o próbie włamania oraz pamięć ostatniego zdarzenia

Jeżeli podczas naszej nieobecności nastąpiła próba włamania, przy rozbrojeniu systemu będzie słychać - oprócz normalnych 2 sygnałów syreny i 2 błysków świateł - odpowiednio dodatkową liczbę sygnałów świetlnych i dźwiękowych przedstawionych w poniższej tabelce

Przyczyna alarmu
Otwarcie drzwi, maski lub bagażnika	Wzbudzenie czujników
2 sygnały syreny 1 błysk świateł	1 sygnał syreny 1 błysk świateł

Inteligentna samodiagnoza sytemu

Gdy podczas uzbrajania alarmu niedomknięta będzie maska system będzie sygnalizować, 1 sygnał dźwiękowy i 1 błysk świateł, a następnie 2 sygnały dźwiękowe w tej sytuacji system automatycznie pominie uszkodzony obwód, zapobiegając fałszywym alarmom.

Uzbrojenie alarmu z zablokowanymi czujnikami wewnętrznymi

Nacisnąć przycisk LOCK, (włączenie alarmu) następnie w czasie 5sek. nacisnąć go ponownie. Zablokowanie czujników zostanie potwierdzone dodatkowymi 4 krótkimi sygnałami. (Funkcja ta pozwala na pozostawienie np. psa w zamkniętym samochodzie z uzbrojonym alarmem).

Awaryjne rozbrojenie alarmu - PIN-CODE

Tryb awaryjny pozwala wyłączyć sygnały alarmowe oraz pominąć wszystkie funkcje ochronne w sytuacji awaryjnej, gdy system nie reaguje na piloty (np. wyczerpana bateria). Tryb awaryjny zabezpieczony jest indywidualnym PIN- CODEM właściciela. PIN CODE składa się z czterech cyfr. Wartość każdej z nich zawiera się w przedziale liczb od 1 do 9 i równa jest z ilością mignięć diody LED. Awaryjne rozbrojenie systemu polega na wprowadzeniu 4 cyfr PIN CODE.

FABRYCZNYM PIN KODEM SĄ CYFRY 2,2,2,2

Awaryjne rozbrojenie - postępowanie:(przykładowy PIN CODE 8175)

• Wejść do pojazdu

• Włączyć stacyjkę w pozycję zapłon 1 mignięcie diody LED potwierdzi gotowość wprowadzenia kodu.

• Następnie należy wprowadzić kolejno cyfry kodu:

• I cyfra 8: wyłączyć stacyjkę, poczekać aż dioda mignie 8 razy, włącz stacyjkę - 1 sygnał mini głośniczka

• II cyfra 1: wyłączyć stacyjkę, poczekać aż dioda mignie 1 raz, włącz stacyjkę -1 sygnał mini głośniczka

• III cyfra 7: wyłączyć stacyjkę, poczekać aż dioda mignie 7 razy, włącz stacyjkę -1 sygnał mini głośniczka

• IV cyfra 5: wyłączyć stacyjkę, poczekać aż dioda mignie 5 razy, włącz stacyjkę -1 sygnał mini głośniczka

• Wyłącz stacyjkę - system rozbrojony.

Uwaga 1: Jeżeli nie zdążysz włączyć stacyjki przy błyśnięciu diody LED odpowiadającemu cyfrze kodu, należy wyłączyć zapłon i procedurę awaryjnego rozbrojenia rozpocząć od momentu migania świateł kierunkowskazów.

UWAGA: Awaryjne rozbrojenie PIN CODEM nie wyłącza funkcji antynapadowej !

Tryb serwisowy funkcji anty-napadowej

W przypadku, kiedy chcemy pozostawić samochód w serwisie bez ujawniania miejsca montażu ukrytego wyłącznika lub nie chcemy korzystać z funkcji anty-napadowej należy zablokować ją trybem serwisowym.

Włączenie trybu serwisowego funkcji anty-napadowej:

1. włączyć stacyjkę w pozycję zapłon

2. nacisnąć ukryty wyłącznik (rozbroić funkcję antynapadową)

3. nacisnąć i przytrzymać ukryty wyłącznik

4. nacisnąć 2 razy przycisk UNLOCK na pilocie

Włączenie trybu serwisowego funkcji anty-napadowej system potwierdzi 1 sygnałem mini głośniczka, ponadto będzie o tym przypominał pojedynczym sygnałem dźwiękowym miniaturowego głośniczka po 5 sekundach od każdorazowego włączenia zapłonu.

Wyłączenie trybu serwisowego funkcji anty-napadowej:

1. włączyć stacyjkę w pozycję zapłon (poczekać na 1 sygnał miniaturowego głośniczka potwierdzający, że funkcja antynapadowa jest w trybie serwisowym)

2. nacisnąć 1 razy przycisk UNLOCK na pilocie

Wyłączenie trybu serwisowego funkcji antynapadowej system potwierdzi 1 sygnałem miniaturowego głośniczka.

Programowanie funkcji systemu

Wejście w tryb programowania funkcji

1. Włączyć zapłon

2. Rozbroić (wyłączyć) funkcję antynapadową

3. Nacisnąć 5 razy przycisk UNLOCK na pilocie.

4a. Dioda LED mignie 1 raz - wcisnąć przycisk UNLOCK na pilocie ponownie, co spowoduje wejście w tryb programowania funkcji - programatorem systemów QY- potwierdzone 1 sygnałem dźwiękowym syreny .

4b. Dioda LED mignie drugi raz - wcisnąć przycisk UNLOCK na pilocie ponownie, co spowoduje wejście w tryb programowania bezobsługowych pilotów funkcji antynapadowej.

5. wejście w tryb programowania jest potwierdzone 1 sygnałem mini głośniczka.

Wybór funkcji

Naciśnięcie i przytrzymanie jakiegokolwiek przycisku aktywuje programator do działania, co zasygnalizuje migający na czerwono znak „QY”. Funkcje wybierane są poprzez naciśnięcie odpowiedniego przycisku programatora.

FUNKCJA	SYGNALIZACJA SYRENĄ
		PIK	PIK PIK
1 - OBSŁUGA ALARMU	GŁOŚNA	CICHA
2 - DRUGI IMPULS RYGLOWANIA/OPEL	NIE	TAK
3 - FUNKCJA KOMFORT 20 SEK.	NIE	TAK(20SEK.)
4 - FUNKCJA ANTYNAPADOWA	NIE	TAK
5 - FUNKCJA ANTYNAPADOWA OPÓŻNIENIE 90 SEK.	NIE	90SEK.
6 - ZAMYKANIE ZAMKA W CZASIE JAZDY	NIE	TAK(PO 7SEK.)
7 - SAMOUZBROJENIE	TAK (PO30SEC.)	NIE
8 - KANAŁ A	WYZWALANY Z PRZYCISKU CZERWONEGO	AUTOMATYCZNIE PO UZBROJENIU PRZEZ 15 SEK.
9 - KANAŁ B	KLAKSON W ALARMOWANIU	WYZWALANY Z PRZYCISKU CZERWONEGO I UNLOCK
PROGRAMOWANIE PIN KODU *	Z KLAWIATURY PROGRAMATORA WPROWADZIĆ CZTERYN CYFRY Z ZAKRESU OD 1 DO 9

UWAGA: WAŻNE JEST WPROGRAMOWANIE NOWEGO PIN KODU (DLA KLIENTA) FABRYCZNYM PIN KODEM SĄ CYFRY 2,2,2,2

*Opis programowania nowego PIN-KODU

• nacisnąć przycisk oznaczony PIN (PROGRAMOWANIE PIN KODU) dioda LED i światła kierunkowskazów zaświecą na stałe.

• wprowadzić nowy PIN-KOD posługując się cyframi znajdującymi się na programatorze

od 1 do 9

• po wprowadzeniu pierwszej cyfry dioda LED zgaśnie, światła kierunkowskazów zgasną po wprowadzeniu ostatniej 4-cyfry co będzie sygnalizowało poprawne wprowadzenie PIN-KODU

• PIN-KOD musi się składać z 4-cyfr

Zdalna regulacja czujników

(Funkcja dostępna z czujnikami nowej generacji)

Regulacja czułości czujników / 16 poziomów

Przycisnąć klawisz „WYBÓR CZUJNIKA”. Wejście w tryb regulacji wybranego czujnika zasygnalizuje dioda LED. Klawisz (-) zmniejsza, klawisz (+) zwiększa czułość czujnika

Wyjście z trybu programowania funkcji jak i z trybu programowania czujników nastąpi po wyłączeniu zapłonu.
