PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA INSTYTUT POLITECHNICZNY
Laboratorium zabezpieczeń i automatyki elektroenergetycznej Ćwiczenie nr 10 Temat: Badanie mikroprocesorowego przekaźnika nadprądowego-czasowego RIT-433.
Rok akademicki:2005/2006 Wydział elektryczny Studia dzienne Nr grupy: 1b/4	Wykonawca: 1. Krzysztof Kupczyk 2. Paweł Królikowski	Data
				Wykonania ćwiczenia	Oddania sprawozdania
				24.05.2006	31.05.2006
				Ocena:
Uwagi:

1. Wykaz aparatury używanej w ćwiczeniu:

• przekaźnik RIT-433

• transformator prądowy z autotransformatorem

• sekundomierz

• amperomierz

• Zakres ćwiczenia.

Wyznaczenie charakterystyki czasowo - prądowej.

Określenie wartości zadziałania i powrotu przekaźnika.

Pomiar czasu zadziałania i powrotu.

3. Przebieg ćwiczenia.

1. schemat układu pomiarowego








2.
   wyniki pomiarów

Nastawa [A]	Wartość zadziałania [A]					Wartość średnia [A]
		1	2	3	4	5	Wartość średnia
1	0,88	0,82	0,91	0,87	0,83
1,2	0,7	0,9	1,0	0,77	1,78
1,4	1,06	0,6	0,8	1,08	0,6
1,6	1,3	1,4	1,3	1,4	1,4
1,8	1,7	1,7	1,6	1,7	1,61
2	1,93	1,8	1,92	1,9	1,93

dla nastawy czasu zadziałania 1,2s

Nastawa Ir=1,8A	Wartość czasu zadziałania [s]					Wartość średnia [s]
Krotność Ir	1	2	3	4	5	Wartość średnia
2	1,067	1,111	1,096	1,032	1,088	1,0788
3	1,101	1,062	1,093	1,060	1,100	1,0832
4	1,111	1,085	1,111	1,101	1,114	1,1044
5	1,118	1,104	1,096	1,108	1,106	1,1064
6	1,121	1,109	1,126	1,092	1,107	1,111
7	1,096	1,106	1,116	1,098	1,096	1,1024
8	1,124	1,167	1,105	1,104	1,105	1,121
9	1,114	1,103	1,111	1,116	1,120	1,1128
10	1,107	1,108	1,121	1,116	1,100	1,1104

dla nastawy czasu zadziałania 1,7s

Nastawa Ir=1,8A	Wartość czasu zadziałania [s]					Wartość średnia [s]
Krotność Ir	1	2	3	4	5	Wartość średnia
2	1,535	1,519	1,534	1,538	1,530	1,5312
3	1,548	1,548	1,521	1,520	1,512	1,5298
4	1,514	1,522	1,550	1,533	1,524	1,5286
5	1,525	1,521	1,524	1,547	1,524	1,5282
6	1,514	1,513	1,536	1,531	1,527	1,5242
7	1,527	1,523	1,530	1,510	1,539	1,5258
8	1,534	1,529	1,547	1,512	1,526	1,5296
9	1,527	1,533	1,547	1,546	1,536	1,5378
10	1,517	1,558	1,446	1,517	1,541	1,5158

4. Przebieg charakterystyk czasowo- prądowych.

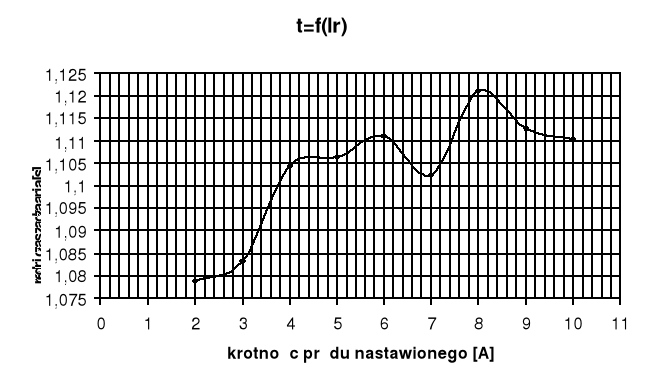

dla nastawy czasu zadziałania 1,2s

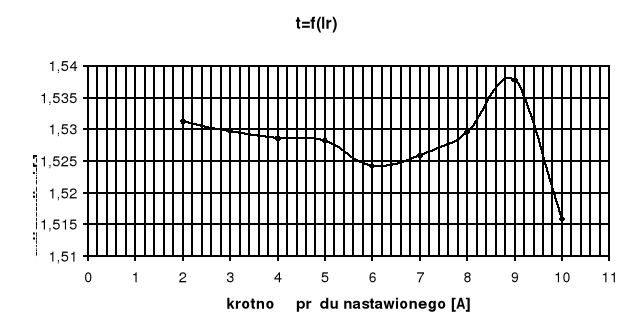

dla nastawy czasu zadziałania 1,7s




5. Obliczenia.

1. przykładowe obliczenia

• rozrzut bezwzględny

R=t_max-t_min

R=1,111-1,032=0,079s

R=1,101-1,060=0,041s

R=1,114-1,085=0,029s

• rozrzyt względny
