Pomiary mocy w obwodach prądu stałego

1. Opisz budowę, działanie i własności ustroju elektrodynamicznego.

2. Jak określa się stałą podziałki watomierza?

3. Kiedy watomierz może ulec uszkodzeniu mimo małego odchylenia wskazówki miernika?

4. Na którym z rysunków przedstawiono poprawne dołączenie watomierza do obwodu pomiarowego?

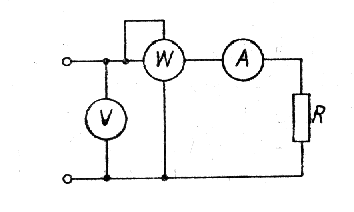

5. Watomierz włączony do obwodu, pokazanego na rysunku, mierzy moc wydzieloną na rezystancjach:

1.
   rezystora stałego R, amperomierza A, cewki prądowej watomierza W, cewki napięciowej watomierza W,

2. rezystora stałego R i amperomierza A,

3. rezystora stałego R, amperomierza A i cewki prądowej watomierza W,

4. rezystora stałego R, amperomierza A i cewki napięciowej watomierza W.

6. Uzupełnij podaną tabelę:

R	U	I	P
Ω	V	A	W
100		2
500	250
	1400		140

1. Pomiary mocy w obwodach prądu stałego0

---
