PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA INSTYTUT ELEKTROENERGETYKI
Laboratorium zabezpieczeń i automatyki elektroenergetycznej   Ćwiczenie nr 11 Temat: Badanie przekaźnika napięciowego RET-430.
Rok akademicki:  2004/2005   Studia dzienne   Nr grupy:1/1	Wykonawcy: 1.Tomasz Gąbka 2.Marcin Filipiak 3.Marcin Kempa	Data
				Wykonania ćwiczenia	Oddania sprawozdania
				18.05.2005
				Ocena:
Uwagi:

1. Zakres ćwiczenia:

• Określenie wartości zadziałania i powrotu przekaźnika,

• Pomiar czasu zamykania i otwierania zestyku bezzwłocznego,

• Pomiar czasu otwierania zestyku zwłocznego,

• Wyznaczenie charakterystyki czasowo - napięciowej.

2. Wykaz przyrządów:

• Autotransformator typ Tar 2,5/0, 0-250 V, I_max=10 A, S=2,5 kVA,

• Przekaźnik RET-430,

• Żarówka,

• Sekundomierz,

• Multimetr cyfrowy użyty w ćwiczeniu jako woltomierz,

• Przewody łączeniowe.

Dane znamionowe przekaźnika RET-430

Napięcie znamionowe U_N=220V AC.

Częstotliwość znamionowa f=50Hz.

Współczynnik powrotu:

• Dla pracy nadnapięciowej


• Dla pracy podnapięciowej


Klasa dokładności przekaźników napięciowych 2,5

Czas własny zadziałania <100ms

Czas powrotu <100ms

Klasa dokładności przekaźników czasowych 1,0

3. Pomiary:

Pomiar wartości zadziałania i powrotu:

Schemat układu:

Wyniki pomiarów:

Nastawa [V]	Wartość zadziałania [V]					Wartość średnia [V]	R	ΔR	Up	ΔUp
		1	2	3	4		5		-	-	-	[%]
18	18,33	18,20	18,80	18,80	18,20	18,466	0,60	0,033	0,466	2,58
27	27,62	27,76	26,95	27,45	27,04	27,364	0,81	0,03	0,364	1,35
32	32,42	32,48	31,98	31,76	32,58	32,244	0,82	0,026	0,244	0,76
38	38,02	38,27	38,11	37,79	38,60	38,158	0,81	0,021	0,158	0,42

Nastawa [V]	Wartość powrotu [V]					Wartość średnia [V]	R	ΔR	Up	ΔUp
		1	2	3	4		5		-	-	-	[%]
18	16,30	16,77	17,15	16,86	16,60	16,736	0,85	0,047	-1,264	7,02
27	24,98	25,17	25,26	25,66	25,90	25,394	0,92	0,034	-1,606	5,95
32	30,50	29,99	29,75	29,76	29,82	29,964	0,75	0,023	-2,036	6,36
38	36	36,17	36,26	35,47	36,22	36,024	0,79	0,021	-1,976	5,2

Wyznaczenie wartości współczynnika powrotu:

Dla nastawy 18V:

Dla nastawy 27V:

Dla nastawy 32V:

Dla nastawy 38V:

Pomiar czasu zamykania i otwierania zestyku bezzwłocznego przekaźnika.

Schemat układu:

Wyniki pomiarów:

Czas zadziałania zestyku bezzwłocznego przekaźnika dla UN=2*UNastaw
Nastawa [V]	Pomiar [ms]					Wartość średnia [ms]
		1	2	3	4		5
U=2*27=54	39,3	40,5	44,0	42,6	37,8	40,86
U=2*38=76	42,2	41,1	45,3	43,3	41,2	42,62

Czas powrotu zestyku bezzwłocznego przekaźnika dla UN=2*UNastaw
Nastawa [V]	Pomiar [ms]					Wartość średnia [ms]
		1	2	3	4		5
U=2*27=54	54,9	48,8	55,2	55,1	51,1	53,02
U=2*38=76	50,2	49,7	49,1	54,7	48,3	50,4

Pomiar czasu otwierania zestyku zwłocznego przekaźnika.

Schemat układu:

Wyniki pomiarów:

Czas powrotu zestyku zwłocznego przekaźnika dla UN=2*UNastaw
Nastawa [V]	Pomiar [ms]					Wartość średnia [ms]
		1	2	3	4		5
U=2*27=54	46,7	50,2	47,3	50,1	48,7	48,6
U=2*38=76	46,3	46,8	51,4	49,3	47,7	48,3

Wyznaczenie charakterystyki czasowo - napięciowej

Schemat układu jest taki sam jak dla pomiaru czasu otwierania zestyku zwłocznego przekaźnika.

Wyniki pomiarów:

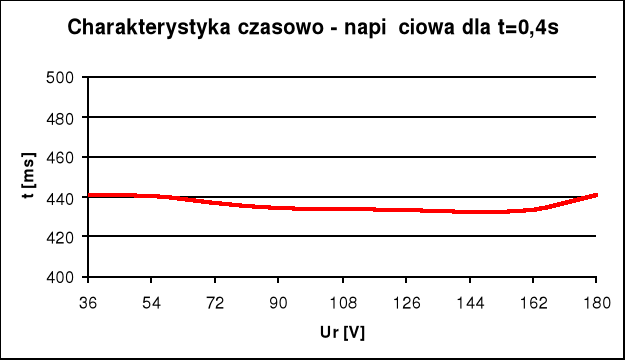

Wyznaczenie charakterystyki czasowo - napięciowej dla t=0,4s
Nastawa	Wartość czasu zadziałania [ms]					Wartość średnia [ms]
Ur=18V	1	2	3	4	5
2*Ur=36V	441,6	438,9	442,6	438,5	443,4	441
3*Ur=54V	440,2	438,7	439,4	441,3	441,3	440,18
4*Ur=72V	438,3	438,2	436,7	434,4	436,2	436,76
5*Ur=90V	437,1	437,5	433,5	432,5	432,0	434,52
6*Ur=108V	433	432,2	436,2	435,4	433,7	434,1
7*Ur=126V	431,9	435	431,8	431,8	436,9	433,48
8*Ur=144V	431,9	434,7	430,9	431,5	432,4	432,28
9*Ur=162V	432,3	436,3	434,9	431,3	431,8	433,32
10*Ur=180V	432,2	432,2	433,2	433,6	431,6	441

Wyznaczenie charakterystyki czasowo - napięciowej dla t=1,4s
Nastawa	Wartość czasu zadziałania [s]					Wartość średnia [s]
Ur=18V	1	2	3	4	5
2*Ur=36V	1,443	1,439	1,442	1,439	1,445	1,4416
3*Ur=54V	1,450	1,439	1,438	1,442	1,440	1,4418
4*Ur=72V	1,437	1,437	1,437	1,437	1,436	1,4368
5*Ur=90V	1,433	1,437	1,436	1,436	1,436	1,4356
6*Ur=108V	1,438	1,433	1,436	1,434	1,433	1,4348
7*Ur=126V	1,431	1,432	1,435	1,437	1,434	1,4338
8*Ur=144V	1,436	1,432	1,435	1,433	1,437	1,4346
9*Ur=162V	1,431	1,432	1,432	1,432	1,434	1,4322
10*Ur=180V	1,431	1,436	1,431	1,431	1,434	1,4416

Wnioski z ćwiczenia:

W tym ćwiczeniu badaliśmy przekaźnik napięciowo - czasowy RET-430. Przekaźnik pracował jako nadnapięciowy. Na podstawie analizy wyników pomiarów stwierdzam, że badany przekaźnik spełnia warunki techniczne określone przez producenta, ponieważ:

1. wartości współczynnika powrotu mieszczą się w zakresie przewidzianym przez wytwórcę (z wyjątkiem nastawy 18V, lecz odchylenie jest niewielkie),

2. czasy zamykania i otwierania zestyku bezzwłocznego są krótsze od wymaganych,

3. czas otwierania zestyku zwłocznego jest krótszy od wymaganego,

4. dokładność przekaźników napięciowych mieści się w zakresie dopuszczalnym (dla nastawy 18V wystąpiło znikome przekroczenie tego zakresu).

Charakterystyki czasowo - napięciowe badanego przekaźnika uzyskane w ćwiczeniu są charakterystykami niezależnymi, oznacza to, że czas zadziałania przekaźnika nie zależy od wartości napięcia.

Porównując badany przekaźnik RET-430 z przekaźnikiem REt-121 można zauważyć, że:

1. oba przekaźniki mają podobne wartości współczynnika powrotu,

2. przekaźnik RET-430 ma dłuższe czasy zadziałania od przekaźnika REt-121, natomiast czasy powrotu dla RET-430 są krótsze niż dla REt-121,

3. przekaźnik RET-430 ma mniejsze wartości uchybu względnego nastawienia niż REt-121 dla wartości zadziałania, a dla wartości powrotu sytuacja jest odwrotna.

---
