część planów piranhy


Profil 2x4 długość 15,5metra jest to wymiar z naddatkiem jakieś30cm

Rura ¾ cala długość 12metrów jest to wymiar z naddatkiem jakieś40cm

Rura ½ cala długość 8metrów jest to wymiar z naddatkiem jakieś50cm

Pręt średnica 23mm długość 50cm jest to wymiar z naddatkiem 4cm

Płaskownik grubości 5mm i szerokości 3cm długość 2metry z naddatkiem 40cm.

0x08 graphic

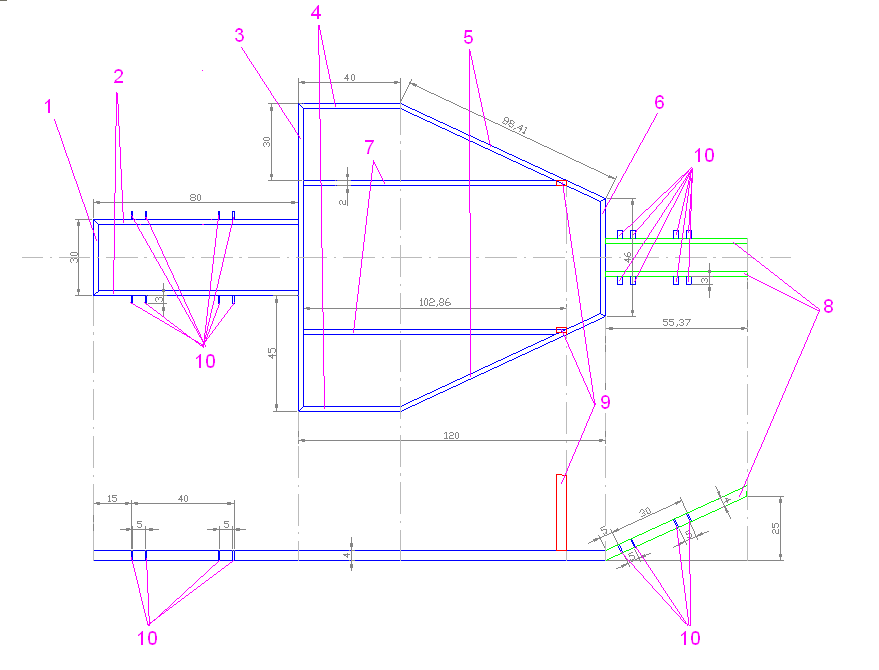

  1. Wykaz potrzebnych elementów

1 element sztuk jedna

0x01 graphic

2 element sztuk dwie

0x01 graphic

3 element sztuk jedna

0x01 graphic

4 element sztuk dwie

0x01 graphic

5 element sztuk dwie

0x01 graphic

6 element sztuk jedna

0x01 graphic

7 element sztuk dwie

0x01 graphic
8 element sztuk dwie

0x01 graphic

9 element sztuk dwie

0x01 graphic

Płaskownik grubości 0,5cm i szerokości 3cm

10 element długość 4cm sztuk szesnaście

0x01 graphic

Wykonanie góry ramy z profilu zamkniętego 2x4 wszystkie wymiary są w centymetrach.

  1. Schemat jak ma wyglądać wykonywany element, na którym pokazane są potrzebne elementy wszystkie z profilu 2x4.

0x01 graphic

2. Profil 2x4 należy pociąć odpowiednio na odcinki długości

11 element sztuk dwie

0x01 graphic

12 element sztuk dwie

0x01 graphic

13 element sztuk jedna

0x01 graphic

Teraz łączymy razem obydwie wcześniej wykonane części ramy dolną i górną.

Na rysunkach pokazane jest połączenie dwóch wykonanych wcześniej części na niebiesko i zielono pokazana jest wykonana najpierw część dolna a na czerwona wykonana w drugiej kolejności część górna.

0x01 graphic

W kolejnym etapie wykonujemy elementy z rury ¾ cala.

Są to elementy od 14 do 21.

Rury powinny być bez szwu, ponieważ są wtedy wytrzymalsze, ale jak wykonamy te elementy z rur ze szwem to też ujdzie. Teraz potrzebna będzie giętarka do rur, najlepiej pożyczyć, bo jest to rzecz raczej rzadko spotykana w przydomowych warsztatach. Wszystkie elementy można pogiąć w jeden dzień, a nawet krócej .

Na schematach podane są tylko 2 wymiary rozstaw elementów 16 i wysokość, na jakiej ma być góra elementu 15 inne wymiary nie są potrzebne.

0x01 graphic

14 element sztuk jedna

Na początek polecam narysować sobie coś takiego na betonie w garażu lub też wygodniej na płycie wiórowej do tego będziemy mogli przymierzać gięty element.

0x01 graphic

Teraz ucinamy rurę na długość 234cm i zaznaczamy na niej miejsca, w których będziemy giąć rurę, pokazane na rysunku niżej.

0x01 graphic

Po zgięciu rury i położeniu jej na wcześniej narysowanym na płycie wiórowej szkicu powinno to wyglądać jak na rysunku poniżej

0x01 graphic

15 element sztuk jedna

Teraz możemy wykorzystać ten sam rysunek na płycie wiórowej, co przy poprzednim elemencie z małą przeróbką.

0x01 graphic

Teraz ucinamy rurę na długość 204cm i zaznaczamy na niej miejsca, w których będziemy giąć rurę, pokazane na rysunku niżej.

0x01 graphic

I jak poprzednio po zgięciu rury i położeniu jej na wcześniej narysowanym na płycie wiórowej szkicu powinno to wyglądać ja na rysunku poniżej

0x01 graphic

16 element sztuk dwie

Rurka o długości około 42-44cm nie podaje dokładnie długości, ponieważ trzeba ją dopasować po wcześniejszym wstępnym przymocowaniu elementu 14 i 15 według schematu zamieszczonego na początku tego etapu. Rurki 16 element z jednej i drugiej strony należy zagłębić szlifierką w celu lepszego dopasowania do elementów 14 i 15. Rysunek poniżej przedstawia sposób zagłębienia elementu 16.

0x01 graphic

17 element sztuk dwie

Na początek polecam narysować sobie coś takiego na betonie w garażu lub też wygodniej na płycie wiórowej do tego będziemy mogli przymierzać gięty element.

0x01 graphic

Teraz ucinamy rurę na długość 146cm i zaznaczamy na niej miejsca, w których będziemy giąć rurę, pokazane na rysunku niżej.

0x01 graphic

18 element sztuk dwie

Długości nie podaje należy te elementy dopasować tak, aby były zamocowane jak na schemacie na początku tego etapu.

19 element sztuk jedna

Długość tego elementu należy również dopasować

20 element sztuk jedna

Długość tego elementu należy również dopasować

21 element sztuk dwie

Na początek polecam narysować sobie coś takiego na betonie w garażu lub też wygodniej na płycie wiórowej do tego będziemy mogli przymierzać gięty element.

0x01 graphic

Teraz ucinamy rurę na długość 59cm i zaznaczamy na niej miejsca, w których będziemy giąć rurę, pokazane na rysunku niżej.

0x01 graphic

Teraz wykonujemy elementy 22-24 z rury ½ cala.

22 element sztuk dwie

Na początek polecam narysować sobie coś takiego na betonie w garażu lub też wygodniej na płycie wiórowej do tego będziemy mogli przymierzać gięty element.

0x01 graphic

Teraz ucinamy rurę na długość 100cm i zaznaczamy na niej miejsca, w których będziemy giąć rurę, pokazane na rysunku niżej.

0x01 graphic

23 element sztuk dwie

Element ten ma długość 24cm należy go z jednej strony zaokrąglić i dopasować do rury ¾ cala a z drugiej przyciąć po skosie dopasowując do profilu 2x4

24 element sztuk jedna

Element ten ma długość 56cm należy go na końcach zaokrąglić i dopasować do rury ¾ cala.

Kolejny etap teraz elementy, do których przymocujemy skrzynie biegów i silnik

Na rysunkach poniżej przedstawione są te elementy na czerwono

0x01 graphic
0x01 graphic

25 element sztuk jedna

Wykonujemy go z profilu 2x4 poniżej pokazuje rysunek przedstawiający go.

Pierwszy to rzut z boku drugi to rzut z góry. W elemencie tym dokładnie na środku wykonujemy otwór o średnicy 2cm w miejscu tym będzie zamontowany silnik.

0x01 graphic

26 element sztuk dwie

Wykonujemy go z profilu 2x4 pierwszy rysunek poniżej przedstawia rzut z góry na element widoczny tam jest otwór o średnicy 1cm, do którego będzie przymocowana skrzynia biegów.

0x01 graphic

27 element sztuk dwie

Wykonujemy z rurki ½ cala długość należy dopasować.

I. Sposób wykonania zawieszenia Trudniejszy więcej pracy przy wykonaniu.

W kolejnym etapie wykonujemy elementy zawieszenia.

28 element sztuk cztery

Wykonujemy je z profilu 2x4 na rysunku poniżej pokazany jest ich wygląd i wymiary

0x01 graphic

Na rysunku poniżej przedstawione jest jak połączyć dwa elementy 28 w coś w kształcie X. Robimy takie dwa X.

0x01 graphic

29 element sztuk cztery

Wykonujemy je z płaskownika grubości 5mm szerokości 3cm, poniżej pokazany jest rysunek jak go wykonać.

0x01 graphic

Teraz łączymy elementy w kształcie X wykonane z elementów 28 z elementami 29. Co przedstawia rysunek poniżej. Elementy powstałe po połączeniu pokazane na rysunku poniżej nazwiemy 30 elementem.

0x01 graphic

Teraz dwa elementy 30 zamontujemy do rama naszego Buggy. Co przedstawia rysunek poniżej.

0x01 graphic

Teraz wykonujemy wahacze przednie

Poniżej jest pokazany schemat wahacza przedniego dolnego.

0x01 graphic

Takie wahacze trzeba wykonać dwa. Element 31 sztuk 6 do przednich wahaczy, elementy te najlepiej żeby wykonał tokarz, z pręta o średnicy 23mm. Długość elementu 31 to 5 cm, wewnątrz należy wytoczyć otwór o średnicy 10mm. Poniżej jest rysunek przedstawiający element 31.

0x01 graphic

32 element sztuk cztery wykonane z rur ½ cala długość to 55cm na końcach trzeba zaokrąglić dopasować do elementu 31.

Poniżej jest pokazany schemat wahacza przedniego górnego. Wykonujemy 2 takie wahacze na prawą i lewą stronę.

0x01 graphic

Element 33 jest identyczny jak element 31 poza tym, że jego długość to nie 5cm tylko 4cm wykonujemy cztery sztuki tego elementu.

Elementy 34 i 35 wykonujemy z rur ½ cala według wymiarów ze schematu powyżej. W elemencie 35 od prawej strony na schemacie należy wspawać do wewnątrz rurki nakrętkę dystansową z gwintem 10mm, do której będzie wkręcany element 36, schemat tego elementu znajduje się poniżej, dzięki czemu będzie później możliwe ustawienie zbieżności kół.

0x01 graphic

36 element sztuk dwie

37 element sztuk dwie są to śruby o średnicy 10mm przyspawane na stałe do elementu 38.

38 element sztuk dwie wykonujemy go z płaskownika grubości 5mm i szerokości 3cm, według schematu powyżej.

Ponieważ silnik jest montowany odwrotnie niż w maluchu, więc trzeba obrócić mechanizm różnicowy (tak żeby prawy przegub był z lewej strony a lewy z prawej) żeby to zrobić trzeba wewnątrz skrzyni jeszcze zeszlifować nadlew żeby zmieścił się mechanizm różnicowy.

Prostszym, lecz droższym rozwiązaniem jest montaż skrzyni biegów z Fiata CC 700cm, w którym skrzynia jest seryjnie montowana za silnikiem, więc nic nie trzeba przerabiać no i mamy przeguby homokinetyczne. Po zamontowaniu skrzyni z CC proponuje zastosować również z niego piasty dzięki temu będą tarczowe hamulce z tyłu i wszystko będzie zgrane idealnie.
