POLITECHNIKA LUBELSKA W LUBLINIE				Laboratorium Podstaw Elektrotechniki
								Ćwiczenie nr 13
Nazwisko:		Imię:		Semestr: III	Grupa: E.D.3.1.	Rok akademicki: 1999/2000
Temat ćwiczenia: Synteza dwójników pasywnych.					Data wykonania: 20.1.2000	Ocena:

1. Cel ćwiczenia.

Celem ćwiczenia jest zbadanie zachowania się dwójnika pod wpływem zmian częstotliwości.

2. Wyznaczanie charakterystyki amplitudowej i fazowej.

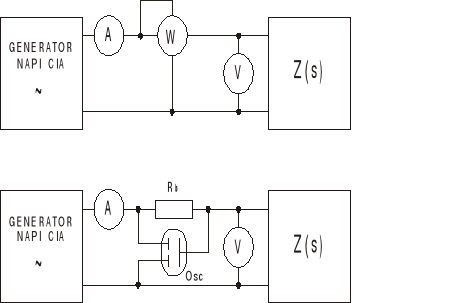

Układy do wyznaczania charakterystyk amplitudowych i fazowych dwójnika pasywnego.

Lp.	f	U	I	ϕ	Z(modół)	ϕteoret.	Z(modół)
		Hz	V	A	stopnie	Ω	-	Ω
1 2 3 4 5 6 7 8 9 10	33 50 75 96 119 161 178 208 312 425	6,93 7,46 6,78 7,47 6,32 6,47 6,99 6,45 6,3 6,2	0,05 0,075 0,11 0,14 0,165 0,21 0,23 0,25 0,3 0,33	-98 -90 -84 -79 -75 -68,5 -64 -59 -52 -44	138,6 99,4 61,6 53,35 38,3 30,8 30,4 25,8 21 18,8	-83,8 -80,67 -75,87 -72,4 -67,7 -62,41 -60,13 -56,41 -46,55 -39,83	144,6 94,91 64,88 51,18 42,7 33,71 31,32 28,16 22,51 19,93

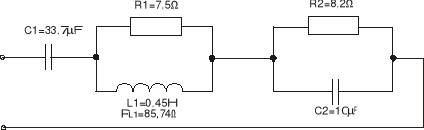

Schemat układu dwójnika pasywnego.

Obliczenia:

Dla f=50Hz

3. Badanie odpowiedzi skokowej dwójnika.

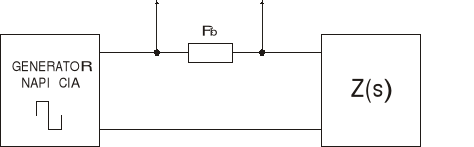

Układ pomiarowy do badania odpowiedzi skokowej dwójnika.

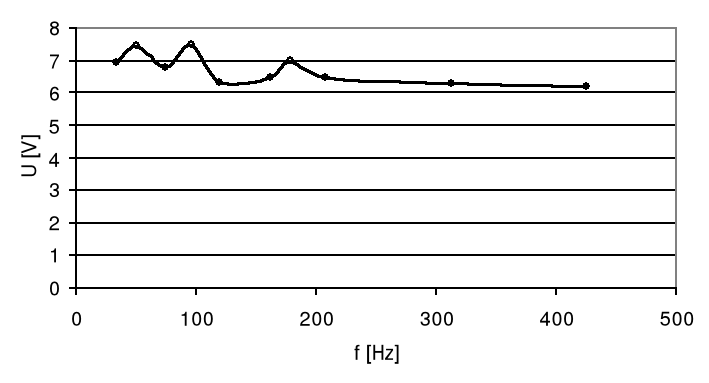

Charakterystyka amplitudowa dwójnika.

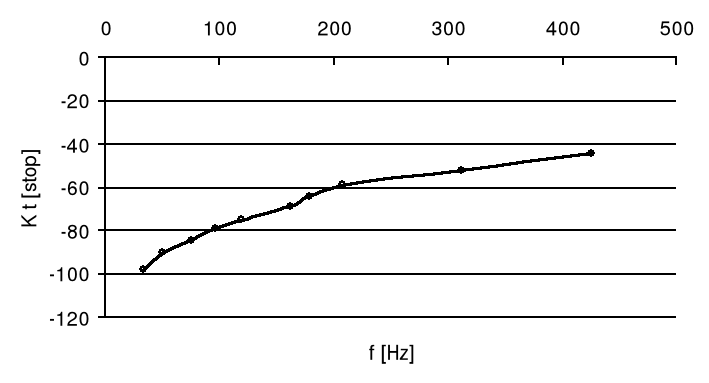

Charakterystyka fazowa dwójnika.

4. Wnioski:

Po wykonaniu ćwiczenia można stwierdzić, że pomiary zgadzają się z obliczeniami. Rozbieżności występujące spowodowane mogą być tolerancją elementów, z których zbudowany był dwójnik a także błędami odczytu. Wyniki pomiaru kąta przesunięcia fazowego wykonanego dwiema metodami zgodził się z zaskakującą dokładnością. Z charakterystyk widać, że wraz ze wzrostem częstotliwości kąt przesunięcia maleje. Z pomiarów i obliczeń można wywnioskować, że dwójnik ma charakter pojemnościowy, a z przeanalizowania odpowiedzi układu na sygnał prostokątny, że zachowuje się on jak układ różniczkujący.

---
