Temat ćwiczenia: Badanie wybranych parametrów łączników elektroenergetycznych. |
Data wykonania: 15.11.99 |
Ocena: |
Cel ćwiczenia.
Celem ćwiczenia laboratoryjnego ,,Badanie wybranych parametrów łączników elektroenergetycznych '' jest zapoznanie się ze zjawiskami występującymi podczas zamykania i otwierania styków łącznika.
Schematy pomiarowe.

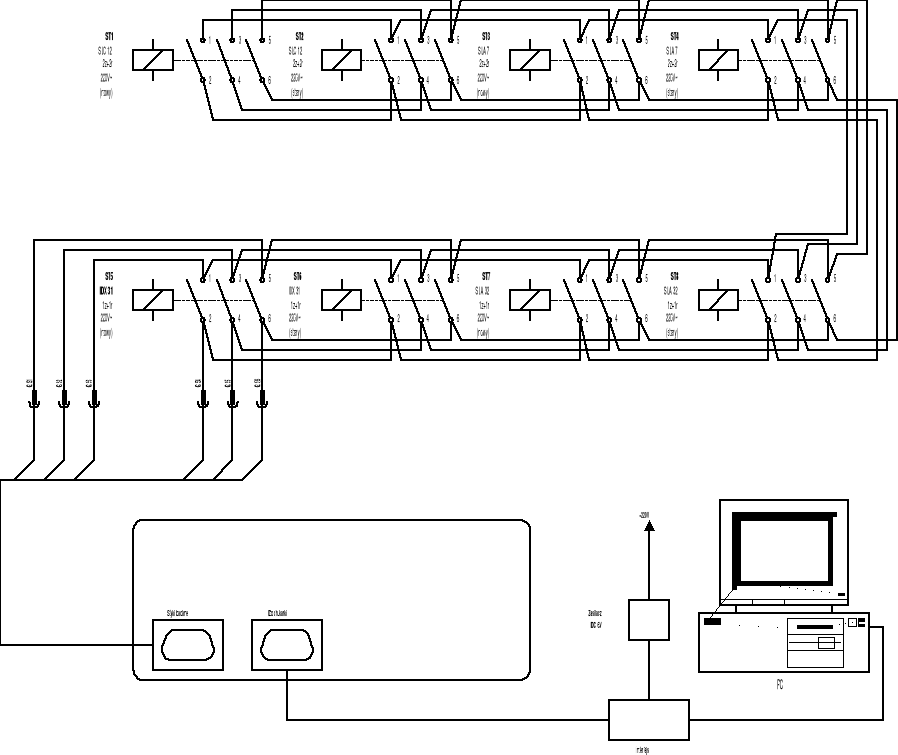

Schemat ideowy połączeń styczników z miernikiem MC-02

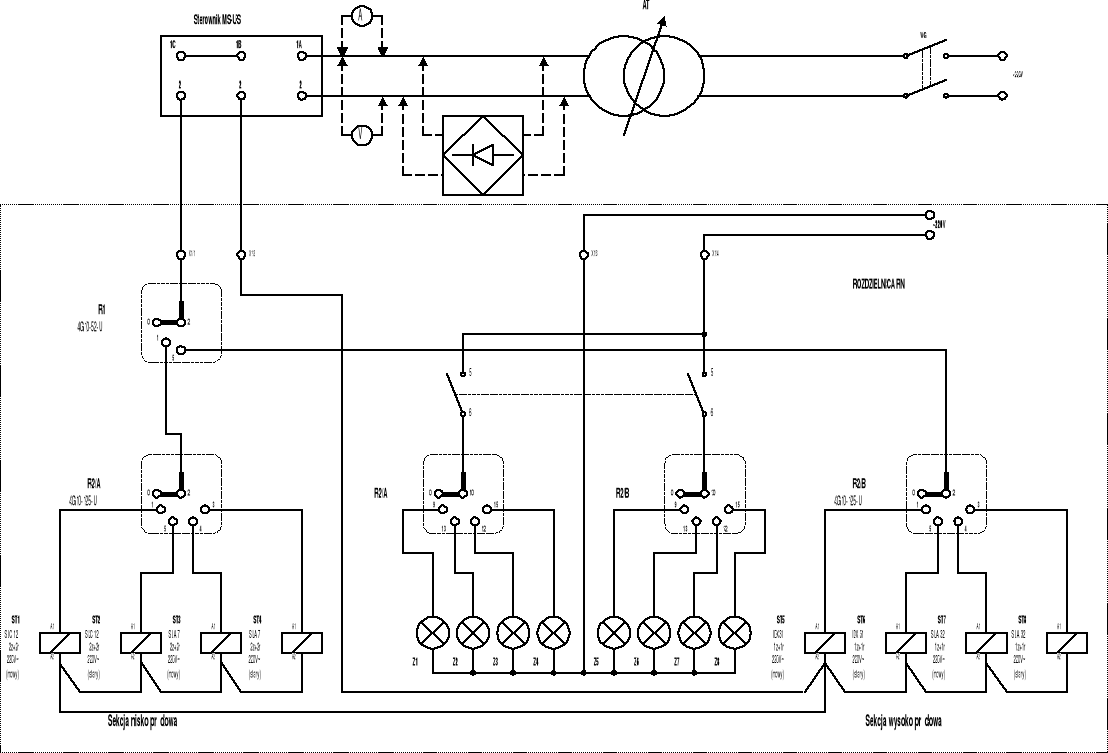

Schemat sterowania układu pomiarowego.
Tabela pomiarowa.
Lp. |
Typ stycznika |
Un% |
R |
S |
T |
||||||
|
|
|
TTzs |
TWzs |
Los |
TTzs |
TWzs |
Los |
TTzs |
TWzs |
Los |
|
|
- |
ms |
ms |
- |
ms |
ms |
- |
ms |
ms |
- |
1 |
SLA 7-N |
0,8 |
0,849 |
1,367 |
9,9 |
1,357 |
1,545 |
9,3 |
2,393 |
3,747 |
12,6 |
2 |
|
0,9 |
1,33 |
1,673 |
11,2 |
1,512 |
1,83 |
7,6 |
1,586 |
5,211 |
11,1 |
3 |
|
1 |
0,654 |
1,205 |
8,8 |
0,997 |
1,606 |
10,6 |
0,98 |
2,916 |
9,6 |
4 |
|
1,1 |
1,234 |
1,569 |
9,5 |
1,399 |
1,093 |
8,1 |
2,294 |
4,407 |
11,9 |
5 |
SLA 7-S |
0,8 |
8,88 |
5,966 |
5 |
1,52 |
4,353 |
7,9 |
0,809 |
2,574 |
5,9 |
6 |
|
0,9 |
0,88 |
6,53 |
5,3 |
1,082 |
3,065 |
5,3 |
1,406 |
3,55 |
8,4 |
7 |
|
1 |
0,99 |
6,536 |
6,3 |
0,584 |
0,818 |
3,2 |
1,673 |
3,156 |
8,3 |
8 |
|
1,1 |
1,976 |
7,864 |
12,1 |
1,76 |
5,185 |
6,3 |
1,852 |
3,466 |
6,9 |
9 |
SLA -32-N |
0,8 |
0,354 |
0,922 |
1,4 |
1,098 |
1,433 |
3,7 |
0,612 |
1,335 |
2,2 |
10 |
|
0,9 |
0,903 |
1,505 |
2,9 |
0,966 |
1,631 |
3,4 |
1,096 |
2,02 |
4,3 |
11 |
|
1 |
1,217 |
1,683 |
4,9 |
1,26 |
2,1 |
4,4 |
1,807 |
2,552 |
4,4 |
12 |
|
1,1 |
1,518 |
2,318 |
4,4 |
2,258 |
2,685 |
6,2 |
2,072 |
3,038 |
3,5 |
Charakterystyki TWzs=f(U)
a )-dla fazy R
b )-dla fazy S
c )-dla fazy T
Charakterystyki TTzs=f(U)
a )-dla fazy R
b,)-dla fazy S
c )-dla fazy T
Charakterystyki TTzs=f(U)
a )-dla fazy R
b,)-dla fazy S
c )-dla fazy T
