,radio programowalne, Schemat blokowy odbiornika

Schemat blokowy i cechy odbiornika o wzmocnieniu bezpośrednim.

blok1-przestrajane obwody wejściowe bardziej lub mniej rozbudowane;

blok2-wzmacniacz wielkiej częstotliwości z obwodami rezonansowymi;

blok3-detektor;

blok4-wzmacniacz napięciowy małej częstotliwości (szerokopasmowy);

cechy:

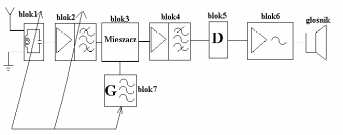

Schemat blokowy i cechy odbiornika superheterodynowego.


gdzie:

-częstotliwość heterodyny;

-częstotliwość pośrednia;

-

blok1-obwody wejściowe zazwyczaj jeden lub dwa, przeznaczone do wydzielania pożądanego sygnału;

blok2-wzmacniacz wielkiej częstotliwości stosowany zwykle w odbiornikach superheterodynowych wyższej klasy;

blok3-układ mieszający, stopień przemiany częstotliwości z generatorem lokalnym-heterodyną. Stopień przemiany przetwarza częstotliwość wielką na częstotliwość pośrednią;

blok4-wzmacniacz częstotliwości pośredniej z filtrami składającymi się z obwodów rezonansowych dostrojonych na stałe do danej częstotliwości pośredniej;

blok5- detektor;

blok6-wzmacniacz małej częstotliwości. Wzmacnia sygnał do wymaganego poziomu;

blok7-generator(heterodyna zsynchronizowana);


cechy:


Schemat blokowy i cechy odbiornika synchrodynowego(synchronicznego).









gdzie:

blok1- układ mieszający;

blok2-filtr dolnoprzepustowy;

blok3-lokalny generator (heterodyna);


cechy:



Podwójna przemiana częstotliwości Cel stosowania, Schemat blokowy odbiornika i jego cechy charakterystyczne,


Jak wiadomo podczas przemiany częstotliwości mogą powstac zakłócenia wywolane obecnością sygnalu lustrzanego. Zamiast jednej częstotliwości pośredniej powstają także w mieszaczu produkty od sygnału lustrzanego, dlatego wybieramy dość dużą częstotliwość pośrednią bądź stosujemy układy z podwójną przemianą częstotliwości. Tutaj w celu usunięcia z charakterystyki przenoszenia odbiornika częstotliwości lustrzanej stosujemy możliwie dużą pierwszą częstotliwość pośrednią (2Mhz) natomiast druga wynosi już standardowo 465 kHz.


Podsumowująć we wzmacniaczu p.cz :

- Pierwsza częstotliwość jest duża i zapewnia skuteczne tłumienie sygnałów lustrzanych,

- Druga natomiast jest mała i zapewnia uzyskanie odpowiedniej selektywności.
