Aparat Vicata

Imię i nazwisko: Konrad Kamiński

Symbol grupy MZ 603 a

Data wykonaniaćwiczenia:

16.10.2011


Symbol ćwiczenia:


Temat zadania:

Oznaczenie temperatury mięknienia metoda Vicata


Zaliczenie:

Ocena:

Data:

Podpis








  1. Cel ćwiczenia:

Celem tego ćwiczenia jest oznaczenie temperatury mięknienia metoda Vicata.

  1. Opis aparatu Vicata:

Temperatura:

topnienia–temperatura, w której kryształ zamienia się w ciecz.

Zeszklenia- temperatura, w której następuje przejście ze stanu ciekłego lub plastycznego do szklistego na skutek nagłego wzrostu lepkościcieczy

Mięknienia- proces ich przejścia z ciała stałego w wysoko lepki płyn

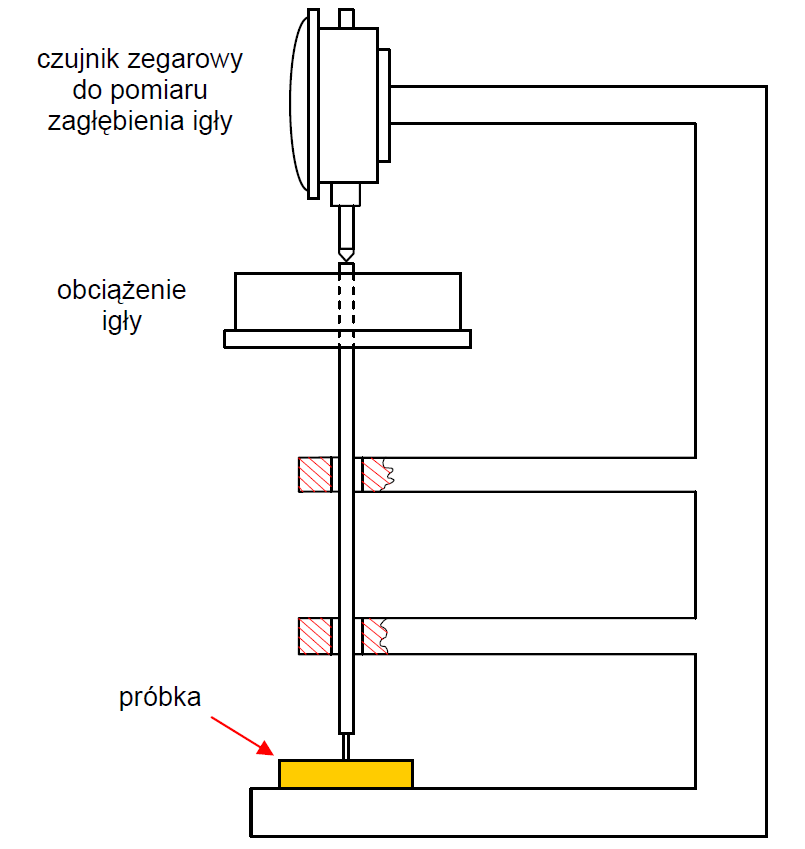

Aparat Vicata zaopatrzony jest w termostat sprzężony z zegarem i termoregulatorem tak, aby temperatura wewnątrz szafki podnosiła się w trakcie badania z szybkością 50°C/h. Pręty, które są umieszczone wewnątrz aparatu mają na sobie obciążniki które wywierają nacisk na próbkę sprzężone. Są one połączone z czujnikami zegarowymi, które przy pomocy dźwigni, przenoszą ruch pręta na skalę o poszerzonej podziałce. Umożliwia to łatwe odczytywanie zagłębienia igły wynoszące 1 mm, co również sygnalizują wskaźniki połączone z systemem dzwonkowym.

  1. Przebieg ćwiczenia:

Umieszczamy trzy próbki w środku aparatu i ustawiamy pręty czujników tak aby się na zegarze czujnika wskazywane było 0. Następnie ustawiamy czujnik tak aby na jego zegarze pojawiło się 1mm. Ta czynność powtarzamy dla wszystkich próbek. Uruchamiamy piec oraz system który będzie wysyłał sygnał dźwiękowy. Po usłyszeniu dzwonka notujemy temperaturę i obracając częścią czujnika w prawo podnosimy igłę nad próbkę. Wykonujemy to tylko dla próbki której badanie zostało ukończ\one. Jako temperaturę mięknienia dla każdej próbki podaje się średnią arytmetyczną z obu termometrów. Wcięcie które pozostało na próbce to 1 mm. Ciężar którym zostały obciążone druty to 5kg.

  1. Wynik badań:

Próbka I : T1=100oC

Próbka II : T2=100oC

Próbka III : T3=100oC

  1. Wnioski :

Próbki zostały wykonane zostały z tego samego materiału i poddane takim samym obciążeniom. Metoda ta pozwala nam na sprawdzenie jak zachowa się materiał pod wpływem temperatury i ciężaru który na niego działa w tym wypadku otrzymaliśmy wgłębienie 1mm pod ciężarem 5kg .
