Łączenie rezystorów (oporników)

1. Łączenie szeregowe:

R_x = R₁ + R₂+ …..

2. Łączenie równoległe::

lub gdy n oporników ma równą wartość:

Oblicz wartość oporu zastępczego dla podanych rysunków i wartości oporów.

A.1 R1 = 100Ω, R2 = 50Ω

A.2 R1 = 10Ω, R2 = 90Ω

B.1 R1 = 100Ω, R2 = 100Ω

B.2 R1 = 200Ω, R2 = 300Ω

B.3 R1 = 8Ω, R2 = 2Ω

B.4 R1 = 11Ω, R2 = 9Ω

C .1 R1 = 100Ω, R2 = 100Ω, R3 = 50Ω

C.2 R1 = 100Ω, R2 = 100Ω, R3 = 100Ω

C.3 R1 = 40Ω, R2 = 60Ω, R3 = 16Ω

C.4 R1 = 20Ω, R2 = 30Ω, R3 = 8Ω

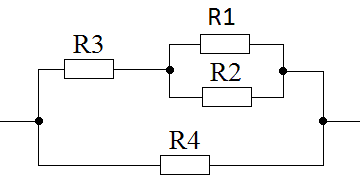

D.1 R1 = 100Ω, R2 = 100Ω, R3 = 50Ω R4 = 100Ω

D.2 R1 = 100Ω, R2 = 100Ω, R3 = 100Ω R4 = 150Ω

D.3 R1 = 4Ω, R2 = 6Ω, R3 = 0,6Ω R4 = 3Ω

D.4 R1 = 60Ω, R2 = 40Ω, R3 = 6Ω R4 = 30Ω

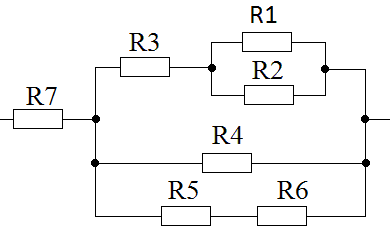

E.1 R1 = 300Ω, R2 = 300Ω, R3 = 150Ω R4 = 300Ω

R5 = 100Ω R6 = 200Ω, R7 = 100Ω

E.2 R1 = 60Ω, R2 = 60Ω, R3 = 30Ω R4 = 60Ω

R5 = 10Ω R6 = 50Ω, R7 = 50Ω

E.3 R1 = 9Ω, R2 = 1Ω, R3 = 2,1Ω R4 = 3Ω

R5 = 1Ω R6 = 2Ω, R7 = 99Ω
