UNIWERSYTET TECHNOLOGICZNO-PRZYRODNICZY
w BYDGOSZCZY
WYDZIAŁ INŻYNIERII MECHANICZNEJ
INSTYTUT EKSPLOATACJI MASZYN I TRANSPORTU ZAKŁAD STEROWANIA
Sprawozdanie z laboratorium.
Temat: Badanie obcowzbudnej prądnicy prądu stałego
Skład grupy Data wykonania.
Spis treści
Część teoretyczna………………………………………………………………..3
Budowa obcowzbudnej prądnicy prądu stałego…………………………..3
Zasada działania…………………………………………………………….3
Część pomiarowa………………………………………………………………...4
Charakterystyka biegu jałowego……………………………………………4
Charakterystyka zewnętrzna prądnicy…………………………………….5
Charakterystyka regulacyjna prądnicy…………………………………….5
Wnioski…………………………………………………………………………... 6
1.Część teoretyczna
Obcowzbudna prądnica prądu stałego składa się z trzech zasadniczych podzespołów.
-nieruchomej magneśnicy inaczej zwanej stojanem
-wirującego twornika zwanego wirnikiem
-Komutatora i węglowych szczotek

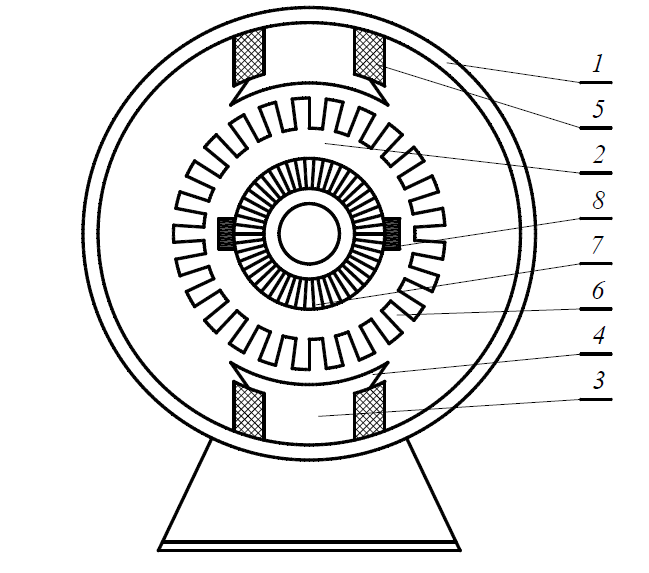

Rys.1 Szkic maszyny prądu stałego.
1 - Jarzmo stojana
2 - Wirnik
3 - Bieguny główne
4 - Nabieguny
5 - Uzwojenie wzbudzenia
6 - Uzwojenie twornika
7 - Wycinki komutatora
8 - Węglowe szczotki
Obcowzbudna prądnica prądu stałego jest maszyną elektryczną prądu stałego której, uzwojenie zasilane jest z zewnętrznego źródła lub wyposażoną w magnesy trwałe. Prądnice prądu stałego zamieniają prace mechaniczną na energie elektryczną. Zasada działania opiera się na zjawisku indukcji elektromagnetycznej, które polega na powstaniu napięcia na końcach uzwojenia wirującego w polu magnetycznym. ,,Jeżeli w stałym polu magnetycznym wytworzonym przez uzwojenie wzbudzenia, występuje ruch przewodów umieszczonych na tworniku w kierunku poprzecznym do pola magnetycznego, to w przewodach tych zaindukuje się siła elektromotoryczna” [1]
2.Część pomiarowa
Iw |
A |
0 |
0,05 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,55 |
0,6 |
0 |
Et |
V |
22 |
41 |
62 |
86 |
112 |
136 |
160 |
180 |
200 |
216 |
224 |
244 |
256 |
22 |
n=nn=1499 obr/min = const I=0 |
Tabela.1

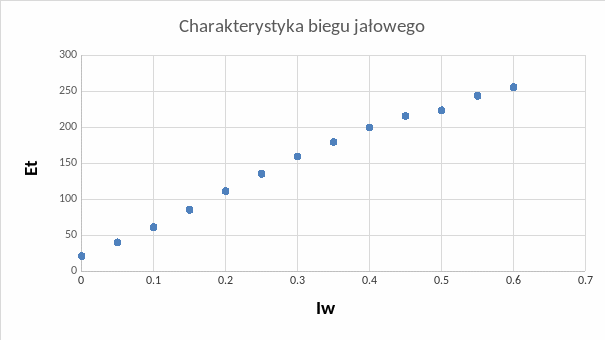

Wykres nr 1. Charakterystyka biegu jałowego
L.p |
I |
U |
Iw |
|
A |
V |
A |
1 |
0 |
230 |
0,49 |
2 |
3,2 |
224 |
0,49 |
3 |
6,4 |
216 |
0,49 |
4 |
9,2 |
208 |
0,49 |
5 |
12 |
204 |
0,49 |
Tabela2.
Wykres 2. Wykres Charakterystyki zewnętrznej.
Iw |
A |
0,61 |
0,55 |
0,52 |
0,49 |
0,46 |
It |
A |
13,2 |
10 |
6,6 |
3,28 |
0 |
U=Un=230 [v] n=nn=1499 obr/min |
Wykres nr 3 Charakterystyka regulacyjna prądnicy.
3.Wnioski
Na podstawie wykresów możemy zaobserwować iż siła elektromotoryczna wzrasta wraz z prądem wzbudzenia [wykres nr 1] a kształt wykresu jest zbliżony do linii prostej. W przypadku wykresu nr 2 obserwujemy przy spadku napięcia U wzrasta nam natężenie I. Na wykresie nr 3 Natężenie wzbudzenia wzrasta wraz z natężeniem a wykres staje się coraz bardziej ,,stromy”
4Bibliografia
Instrukcja do ćwiczenia E15 P. Kolber D. Perczyński
