Projekt nr 1

z ćwiczeń laboratoryjnych z przedmiotu:

Wytrzymałość Elementów Maszyn

Tematy projektu

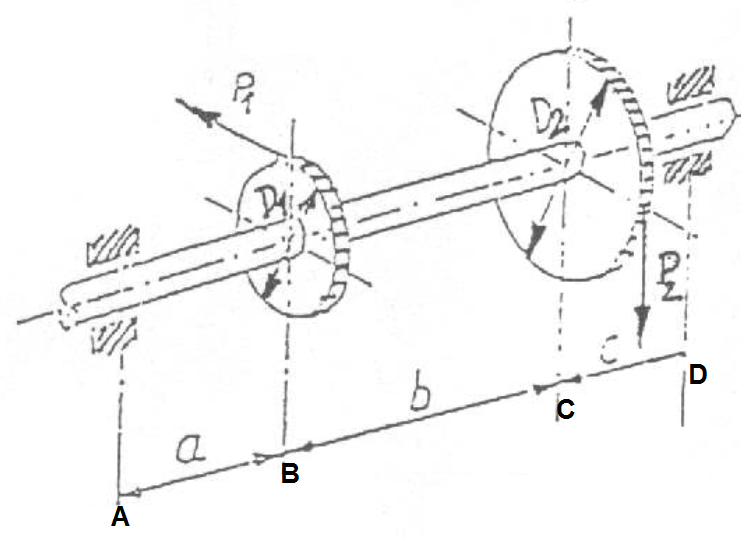

1. Zaprojektować średnicę wału obciążonego jak na rysunku i wykonać:

• wykres momentów skręcających

• wykres momentów zginających w płaszczyźnie pionowej i poziomej oraz wykres momentów zredukowanych

Uwagi: Obliczenia przeprowadzić w oparciu o hipotezę IV Hubera

Wykonał: Dariusz Łęczyński

Grupa: 3a

Ocena:.………….

Data:…………..

1.Dane:

a=200mm

b=450mm

c=200mm

D1=400mm

D2=500mm

N=20 KW

n=100 obr/min

kz=60 MPa

2.Obliczenia

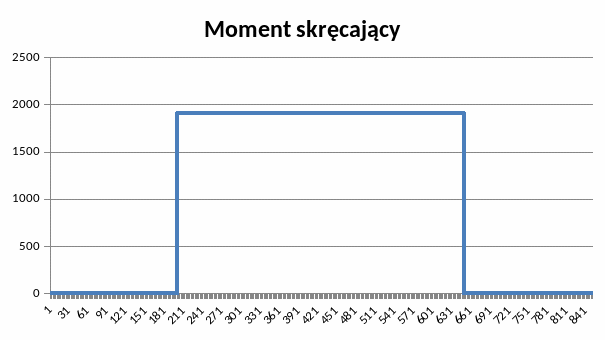

2.1 Obliczenie wartości momentu skręcającego

2.2 Obliczenie wartości sił P₁ i P₂.

2.3 Obliczenie reakcji

1. płaszczyzna OXZ

2. płaszczyzna OXY

2.4 Obliczanie momentów gnących

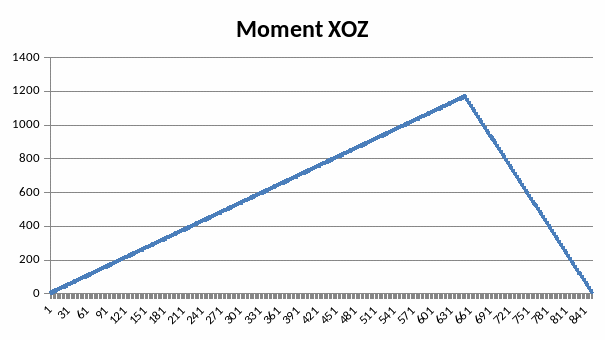

a) płaszczyzna OXZ

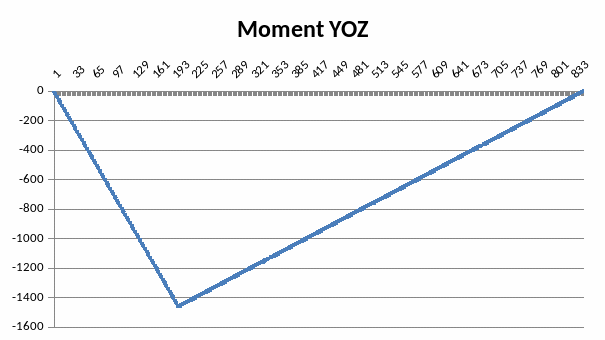

a) płaszczyzna OXY

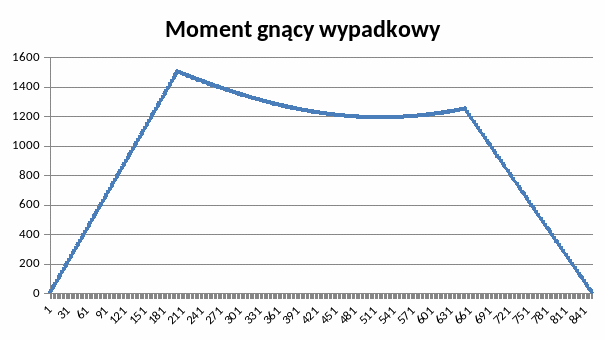

2.5 Obliczenie wypadkowego momentu zginającego.

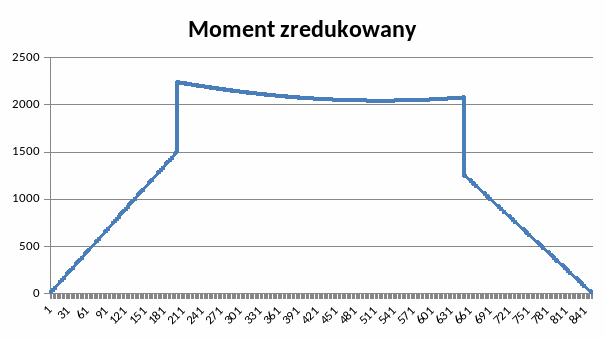

2.6 Wyznaczenie wartości momentów zredukowanych w oparciu o hipotezę Hubera.

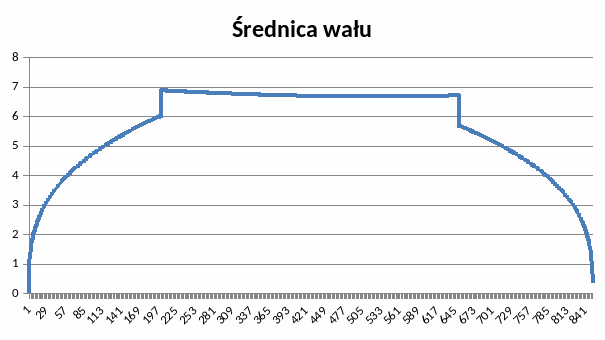

2.7 Obliczenie średnicy wału.
