sprawko TO 3 DRUKUJ




Sprawozdanie


ĆWICZENIE nr 3:

OBWODY PRĄDU STAŁEGO






Przedmiot: Teoria Obwodów (laboratoria)









TEMAT ĆWICZENIA: Obwody prądu stałego

    1. Badanie źródeł napięcia

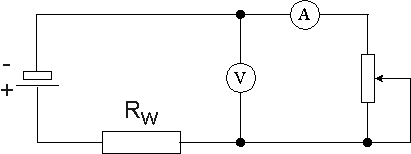

Rys. 1. Układ do wyznaczania charakterystyki zewnętrznej źródła



Tab. 1. Wyniki pomiarów, obliczeń

Pomiary

Obliczenia

Lp.

U

I

R2

Rw

E

P2

P1

ᶯ=p2/p1

[V]

[A]

[Ω]

[Ω]

[V]

[W]

[W]



1

10,75

0,033

325,7576

33

11,56

0,35475

0,390687

0,908016

2

10,5

0,0405

259,2593

33

11,56

0,42525

0,479378

0,887087

3

10,25

0,048

213,5417

33

11,56

0,492

0,568032

0,866148

4

10

0,056

178,5714

33

11,56

0,56

0,663488

0,844024

5

9,75

0,065

150

33

11,56

0,63375

0,773175

0,819672

6

9,5

0,074

128,3784

33

11,56

0,703

0,883708

0,795512

7

9,25

0,078

118,5897

33

11,56

0,7215

0,922272

0,782307

8

9

0,089

101,1236

33

11,56

0,801

1,062393

0,753958

9

8,75

0,096

91,14583

33

11,56

0,84

1,144128

0,734184

10

8,5

0,105

80,95238

33

11,56

0,8925

1,256325

0,710405

11

8,25

0,115

71,73913

33

11,56

0,94875

1,385175

0,684932

12

8

0,124

64,51613

33

11,56

0,992

1,499408

0,661594

13

0

0

0

0

0

0

0

0



    1. Sprawdzanie II prawa Kirchhoffa

















Rys. 2. Schemat połączeń do sprawdzenia praw Kirchhoffa

Tabela 2. Wyniki pomiarów, obliczeń

Obwód

Napięcie na elementach

Suma napięć


V

V

V

V

V

ACC’D

Uca=4,78

Ucc’=0,0126

E1=Uc’d=8,37

Uad=3,96

-0,38

ABDGH

Uad=3,96

Ubd=5,09

Ugh=E2=11,39

Uag=2,32

0,02



    1. Zasada superpozycji





Tab. 3. Wartości, obliczenia

Lp.

I

I’

I’’

I’ + I’’

[A]

[A]

[A]

[A]

1.

0,215

0,002

0,225

0,227

2.

0,173

0,0011

0,176

0,1771

3.

0,162

0,0011

0,154

0,1551

4.

0,015

0,0006

0,139

0,1396

5.

0,3

0,0037

0,32

0,3237

6.

0,244

0,0014

0,25

0,2514





*Urządzenia pomiarowe:

3.4

- Rezystor suwakowy PRN/330Ω-0,7A max 1,0A/15min

- Woltomierz LM-3 1000Ω/V 070717

- Akumulator BP7-12(12V,7AM) 22080928

Stan naładowania <przed podłączeniem 12,4V

<po odłączeniu 12,48

- Amperomierz LM-3 R 30mV-15Ω, 60mV-20Ω 070718


3.5

- Akumulator BP 7-12 (12V,7AM) 280907J3 - 5,92V E1

-II- 220809Z8 - 11,56 E2


*Wnioski:

Maksymalna moc na odbiorniku wydziela się gdy wartość obciążenia źródła jest równa Rw badanego źródła.

Zasada superpozycji. Prąd w dowolnej gałęzi obwodu przy działaniu wszystkich źródeł energii jest sumą algebraiczną wszystkich prądów, spowodowanych działaniem każdego źródła energii z osobna.
