NAZWISKO I IMIĘ

KL.

SPRAWDZIAN 22-03-2016

ITBO grupa 1

1. Na jakim typie statku konwencja MARPOL wymusza zastosowanie dna podwójnego ?

2. Wymień zalety dna podwójnego

3. Naszkicuj dno wewnętrzne płaskie oraz z pochyłą płytą krawędziową.

4. Wymagana objętość wszelkich zbiorników balastowych na statku ma zapewnić zanurzenie w stanie balastowym o wartości rzędu ……………zanurzenia przy pełnej nośności

5. Jeżeli pojemność zbiorników balastowych w dnie podwójnym jest zbyt mała. dodatkowo mogą być zastosowane tzw. zbiorniki wysokie. – gdzie są najczęściej usytuowane ,pokaż na przekroju.

6. Dno podwójne, jak każdy płat konstrukcji okrętowej 2-poszyciowej, składa się z:

7. Odstęp usztywnień wzdłużnych jest rzędu ……….. mm do ………. mm. naznacz na poniższym rysunku.

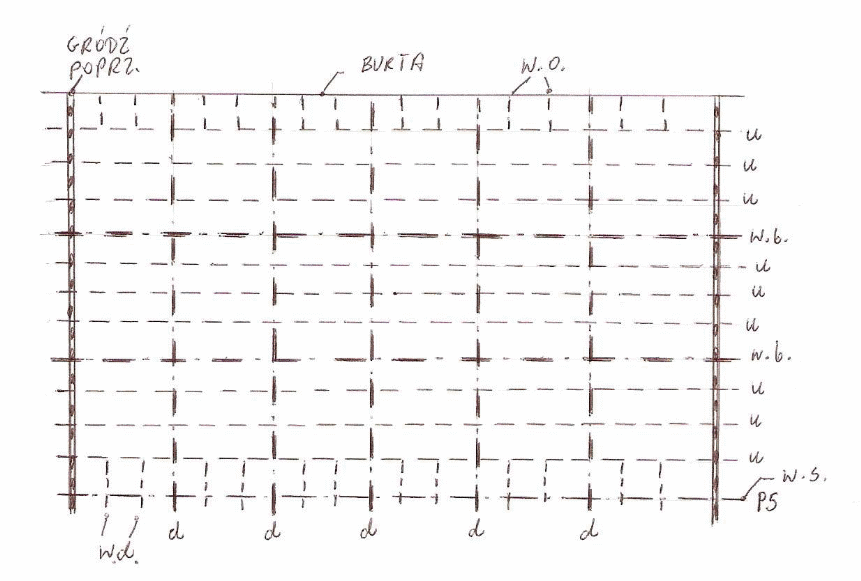

Rys. Widok z góry na dno wewnętrzne

8. Wyjaśnij oznaczenia na powyższym rysunku

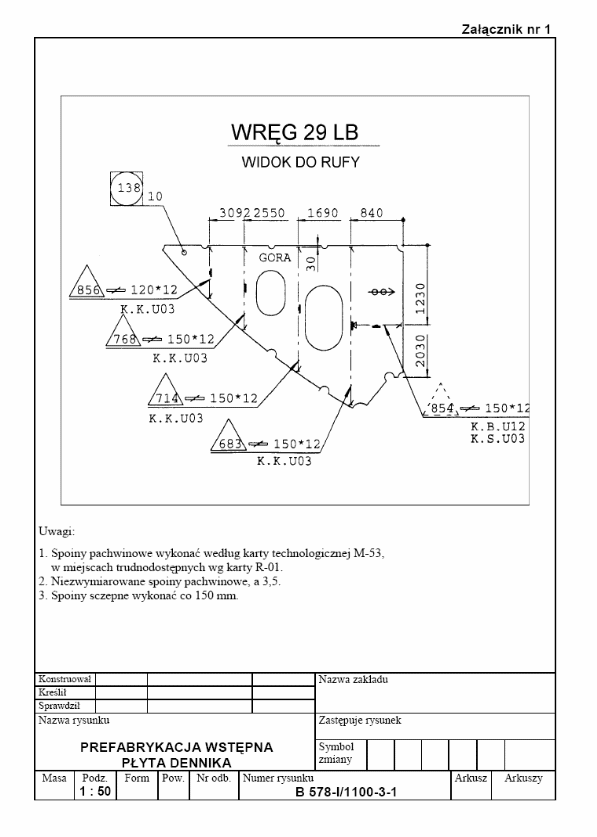

9. Omów oznaczenie usztywnienia 854 oraz zwymiaruj wycięcia ulżeniowe /skala 1:50/

10. Naszkicuj i omów wzdłużnik tunelowy

11. Zastosowanie wzdłużników bocznych jest wymagane przez Przepisy towarzystw

klasyfikacyjnych. odstęp wzdłużników bocznych lub odległości pomiędzy

wzdłużnikiem bocznym a PS lub burtą nie powinna przekraczać ……….. m.

12. Nazwij elementy przedstawione na poniższym rysunku

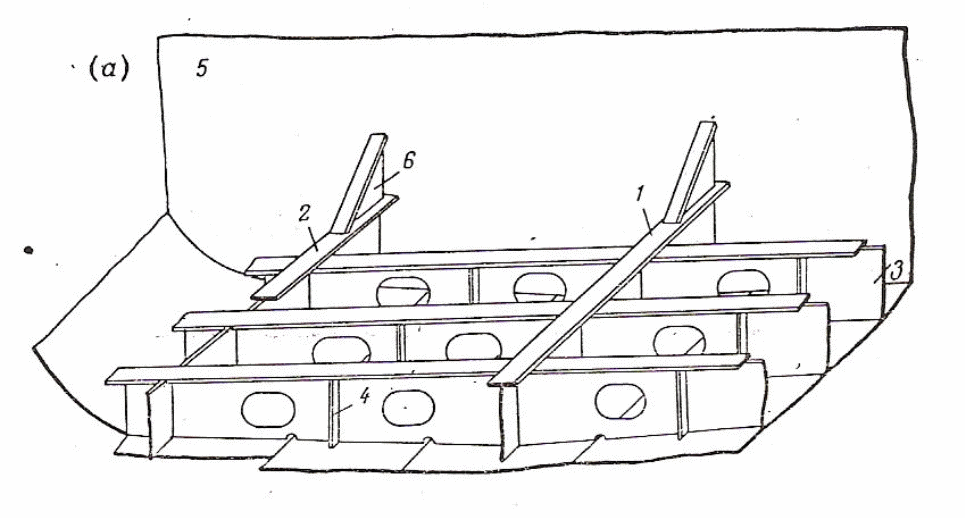

Fragment typowej konstrukcji dna małego statku
