• Nazwa i adres jednostki projektowej: Egzemplarz nr ….......

REN – TOM Tomasz Kozyra

ul. Klonowa 10 Spalona 59-216 Kunice

Nip: 691 – 230 – 69 – 09

Telefon Kontaktowy: 887 – 729 - 315

• Inwestycja:

SIEĆ WODOCIĄGOWA Z PRZYŁĄCZAMI

DZIAŁKI NR: 393/1, 405/1DR, 448/1, 448/3, 468/4, 468/7, 468/8

OBRĘB WINNICA GMINA KROTOSZYCE

Inwestor oraz jego adres:

GMINA KROTOSZYCE

59-223 KROTOSZYCE, UL. PIASTOWSKA 46

Tytuł opracowania:

PROJEKT CZASOWEJ ORGANIZACJI RUCHU

Autor projektu:

imię i nazwisko	zakres / funkcja	data	podpis
TOMASZ KOZYRA	projektant	09.2014

spis zawartości projektu:

Spis zawartości projektu znajduje się na stronie nr 2.

SPIS ZAWARTOŚCI

^{1. OPIS TECHNICZNY}

• ^{PRZEDMIOT OPRACOWANIA I ORIENTACJA}

• ^{PODSTAWA OPRACOWANIA}

• ^{CHARAKTERYSTYKA DROGI I RUCHU - STAN ISTNIEJĄCY}

• ^{LEGENDA OZNAKOWANIA}

• ^{UZGODNIENIA I ZATWIERDZENIE}

• ^{TERMIN REALIZACJI}

^{PLAN SYTUACYJNY}

^{Rysunek 1. Projekt tymczasowej organizacji ruchu na okres prowadzenia prac związanych z budową sieci wodociągowej w poboczu drogi powiatowej w miejscowości Winnica. Rysunek pierwszy dotyczy budowy sieci przesyłowej. Zakres prac podzielono na Etapy.}

^{Rysunek 2. Projekt tymczasowej organizacji ruchu na okres wykonania przyłączy wodociągowych do działek mieszkaniowych wzdłuż nowo budowanej sieci. Zakres prac podzielono na etapy.}

1. OPIS TECHNICZNY

• PRZEDMIOT OPRACOWANIA I ORIENTACJA

Przedmiotem opracowania jest projekt tymczasowej organizacji ruchu i zabezpieczenia robót na odcinku drogi powiatowej nr, 405/1 w miejscowości Winnica gmina Krotoszyce, na okres budowy sieci wodociągowej oraz przyłączy wodociągowych. Sieć wodociągowa wykonywana będzie metodą przewiertu sterowanego a wszystkie prace zostaną wykonane w poboczu gruntowym tej drogi. Na trasie sieci rozdzielczej przewidziano siedem komór roboczych. Komory rozplanowano w miejscach wpięć przyłączy do działek mieszkalnych, ma to na celu jak najmniejszą ingerencje w pas drogowy. W miejscach przejść poprzecznych pod nawierzchnią drogi komory wykonane zostaną obu stronie, prace wykonywane będą metodą przycisku rurami stalowymi.

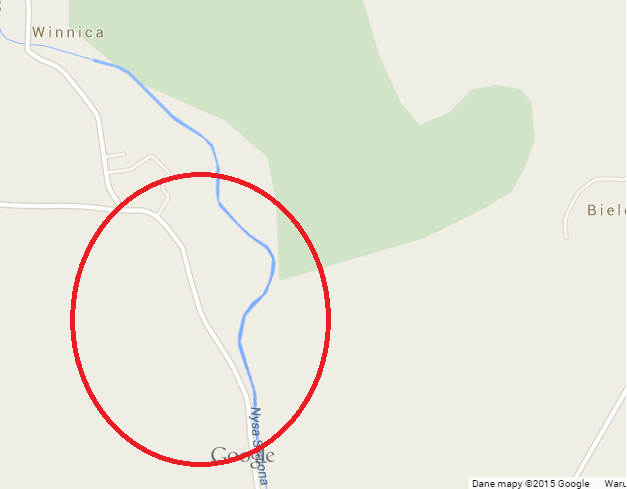

Rysunek 1.1. Plan orientacyjny skala 1:15 000

• PODSTAWA OPRACOWANIA

Projekt organizacji ruchu został opracowany w oparciu o następujące materiały i obowiązujące przepisy:

* Plan sytuacyjno – wysokościowy budowy przyłączy sanitarnych.

* Inwentaryzację urządzeń drogowych

* Inwentaryzację istniejącego oznakowania pionowego i poziomego oraz stanu realizacji robót wg. stanu na dzień 09.01.2015 r.

* Ustawę "Prawo o ruchu drogowym" z dnia 20.06.1997r

* Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i

Administracji w sprawie znaków i sygnałów drogowych z dnia 31 lipca 2002r

(Dz.U. Nr 170, poz. 1393);

* Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003r. w sprawie

szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania

nadzoru nad tym zarządzaniem Dz.U. nr 177 poz. 1729;

* Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie

szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz

urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na

drogach;

• CHARAKTERYSTYKA DROGI I RUCHU - STAN ISTNIEJĄCY

Istniejąca jezdnia drogi powiatowej na odcinku projektowanych robót posiada jezdnię bitumiczną o szerokości 5,0 m (dwa pasy ruchu szerokości po 2,50m.) z poboczem o szerokości od 0,5 – 1m z obu stron oraz rowem po lewej stronie. Po wizji w terenie stwierdzono iż natężenie ruchu na w/w drodze jest niskie.

Na każdym etapie realizacji robót Wykonawca ma bezwzględny obowiązek zapewnić dojazd do posesji mieszkańcom oraz służbom ratunkowym i technicznym.

Szczególna uwagę należy zwrócić na czasowe zasłanianie nieaktualnego oznakowania stałego i czytelne dla kierowców przekazanie informacji o prowadzonych robotach drogowych i zmienionych zasadach i ograniczeniach w organizacji ruchu.

* Należy bezwzględnie dbać o czystość jezdni w rejonie prowadzonych robót, nie dopuszczając do jej zanieczyszczenia przez pojazdy budowy. W przypadku zanieczyszczenia należy ją natychmiast oczyścić, aby nie dopuścić do zagrożenia bezpieczeństwa ruchu.

* Wszystkie znaki ustawiane na drodze muszą być wymiaru średniego i wykonane z folii odblaskowej typu 1 .

• Opis czasowej organizacji ruchu:

Wprowadzenie czasowej organizacji ruchu związane jest z budową sieci wodociągowej Dn 160 zaprojektowanej w poboczu drogi. Prace zostały podzielone na dwa zadania: Zadanie I to sieć rozdzielcza natomiast zadaanie drugie to przyłącza do działek mieszkalnych. Każde z zadani zostało podzielone na etapy.

Oznakowanie ogólne: Od miejscowości Winnica zostanie ustawiony znak A– 14 ( uwaga roboty drogowe ), w odległości 10 m od znaku A 14 zostanie ustawiony A – 12 a ( obustronne zwężenie jezdni) a po 5 m ustawiony zostanie znak ograniczenie prędkość do 30 km/h znak B - 33 oraz znak B-41 wraz z tabliczką przejście drugą stroną ulicy. Takie samo oznakowanie zostanie w prowadzone od strony miejscowości Słup. Miejsce prowadzenia prac na zadaniu pierwszym jak i drugim zostanie oznakowane znakami U – 20 b oraz U – 20 c a na całej długości zajętego pobocza zostaną zamontowane znaki U – 21 a oraz U 21 b znaki zostaną umieszczone w odstępach co 0, 5 m.

Zadanie 1 dla każdej komory zostanie oznakowane 10 m zajęcia pasa drogowego o szerokość do 1 m.

Zadanie drugie zajęcie pobocza drogowego oraz rowu zostanie oznakowane na dł. 5 m. umiejscowienie miejsc zajęcia pasa drogowego zostało przedstawione dla zadania 1 na rys. nr 1 a zadania drugiego na rys. nr 2.

Po wykonaniu prac oznakowanie zostanie zdemontowane.

1.5. LEGENDA OZNAKOWANIA

Wygrodzenie terenu robót

Znaki drogowe

U-21 a

U-21 b

U-20a

U-3 d

U-20b

U-3 c

1. 6. UZGODNIENIA I ZATWIERDZENIE.

Projekt organizacji ruchu po uzyskaniu wymaganych opinii i zatwierdzeniu będzie stanowić podstawę do uzyskania zgody na zajęcie terenu pasa drogowego przez wykonawcę.

1. 7. TERMIN REALIZACJI.

Planowany termin robót druga połowa stycznia 2015 r. - zgodnie z terminami realizacji robót kontraktowych.
