Noże kształtowe

są to takie noże, które pozwalają na odwzorowanie zarysu krawędzi skrawającej na przedmiocie obrabianym. Stosowane są one zazwyczaj w produkcji wielkoseryjnej i masowej przedmiotów o stosunkowo niedużych wymiarach gabarytowych. Dzięki nożom kształtowym istnieje możliwość wykonywania bardzo złożonych zarysów, bez stosowania kopiałów na prostych obrabiarkach.

Podstawę klasyfikacji tych noży stanowi kinematyka skrawania, charakteryzująca ruchy występujące w czasie skrawania i ich związek z kształtem obrabianej powierzchni. Dalszy ich podział przeprowadza się ze względu na ich konstrukcje (jednolite, łączone w sposób trwały i składane) i kształt części roboczej (płytkowe, słupkowe i krążkowe).

Noże kształtowe ze względu na kierunek wcinania się narzędzia w przedmiot

obrabiany można podzielić na:

1. Narzędzia o ruchu promieniowym – z promieniowym kierunkiem ruchu posuwowego względem przedmiotu obrabianego . Noże o ruchu promieniowym przeznaczone są do toczenia stosunkowo krótkich przedmiotów.

2. Narzędzia o ruchu stycznym – przemieszczające się stycznie do przedmiotu obrabianego. Narzędzie przechodzi strefowo przez całą długość kształtowanego zarysu, co umożliwia obróbkę elementów o większych długościach .

Noże kształtowe ze względu na konstrukcję można podzielić na :

1. płytkowe.

2. Słupkowe.

3. Krążkowe.

4. styczne .

Noże słupkowe i styczne posiadają ograniczenia. Pozwalają one jedynie na kształtowanie zarysów zewnętrznych. W przypadku noży płytkowych oraz krążkowych jest możliwość obróbki także powierzchni wewnętrznych . Noże płytkowe oraz słupkowe charakteryzują się powierzchnią przyłożenia, która ma zarys odpowiadający kształtowi przedmiotu obrabianego, w przypadku noży krążkowych jest ona powierzchnią obrotową. Powierzchnia natarcia we wszystkich

rodzajach noży jest płaszczyzną .

a) b)

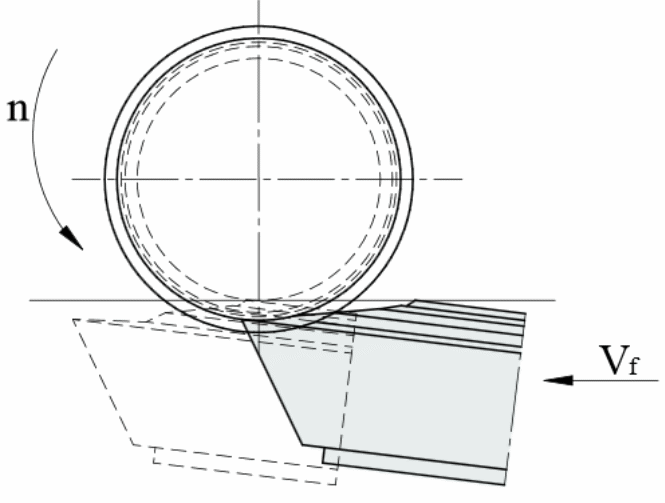

Zasada pracy noża kształtowego a) o ruchu promieniowym, b) o ruchu stycznym

Noże słupkowe oraz noże krążkowe należą do noży promieniowych. Ten rodzaj noży przeznaczony jest do kształtowania stosunkowo krótkich przedmiotów. W końcowym etapie pracy skrawanie odbywa się na całej długości krawędzi skrawającej. Przyczynia się to do powstania dużych sił skrawania, czego konsekwencją jest znaczne ugięcie narzędzia i przedmiotu obrabianego .W momencie rozpoczęcia pracy nóż słupkowy oraz nóż krążkowy zaczyna skrawać jednym lub kilkoma punktami krawędzi skrawającej. Są to najbardziej wysunięte punkty krawędzi skrawającej. W miarę zagłębiania się noża w materiał będą dołączały do pracy kolejne fragmenty krawędzi skrawającej, czego konsekwencją będzie wzrost długości czynnej krawędzi skrawającej .Spowoduje to wzrost obciążenia noża siłami skrawania. Praca noża promieniowego charakteryzuje się dużą zmiennością obciążenia narzędzia. Największe obciążenie noża występuje w momencie zakończenia pracy i jest

ono uzależnione od długości przedmiotu obrabianego. Pomiędzy kątami natarcia i kątami przyłożenia dla poszczególnych punktów krawędzi skrawającej.

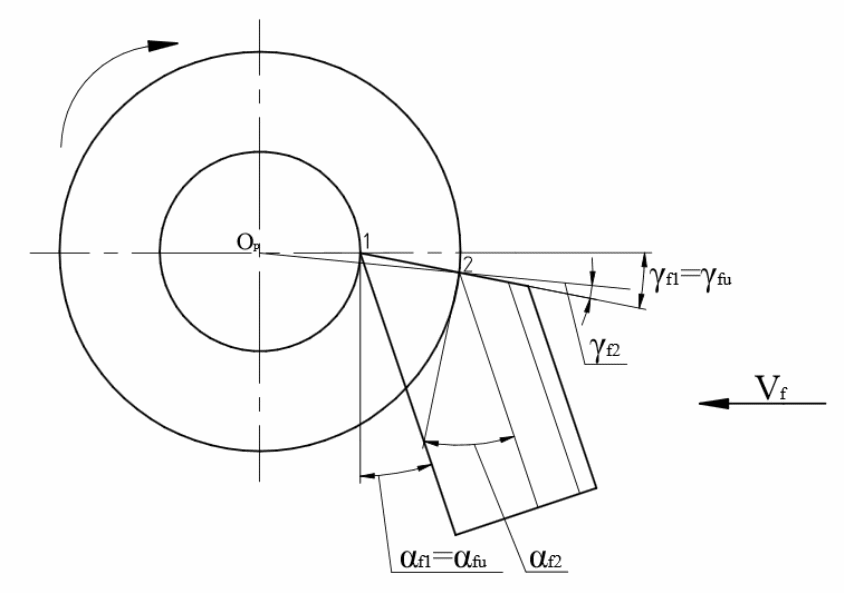

Zasada pracy noża słupkowego oraz zmienność kątów natarcia i przyłożenia w różnych

punktach krawędzi skrawającej

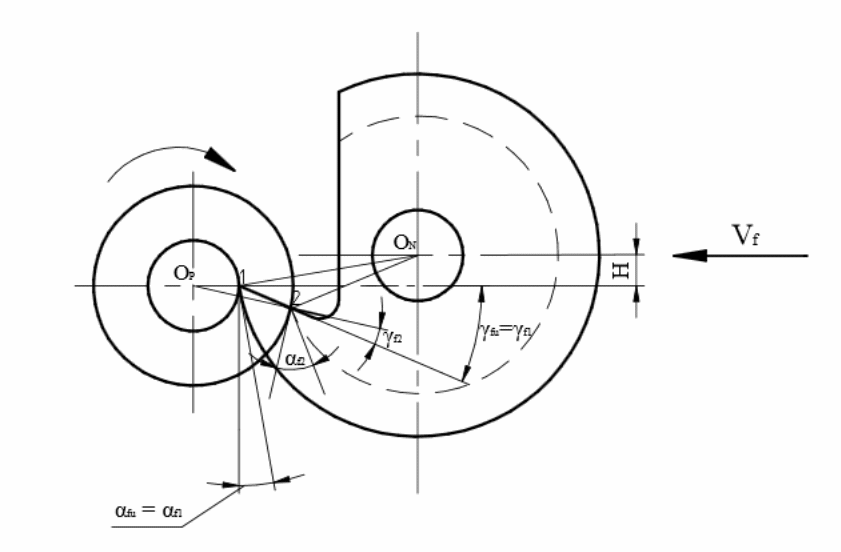

Zasada pracy noża krążkowego oraz zmienność kątów natarcia i przyłożenia w różnych

punktach krawędzi skrawającej

Noże styczne przeznaczone są do obróbki elementów o niewielkiej głębokości zarysu, ale o znacznej długości. Cechą charakterystyczną pracy noży stycznych jest duża zmienność wartości efektywnych (roboczych) kątów natarcia i przyłożenia. Zmiany kątów zależą od wartości kąta ξA (ξA – jest to kąt pracy wierzchołka noża), na którego wartość wpływ ma głębokości skrawania

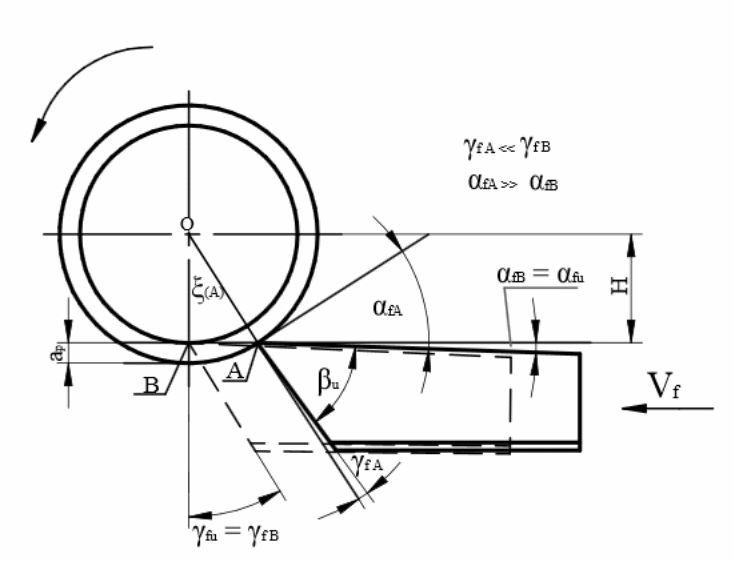

Zasada pracy noża stycznego

Przebieg zająć

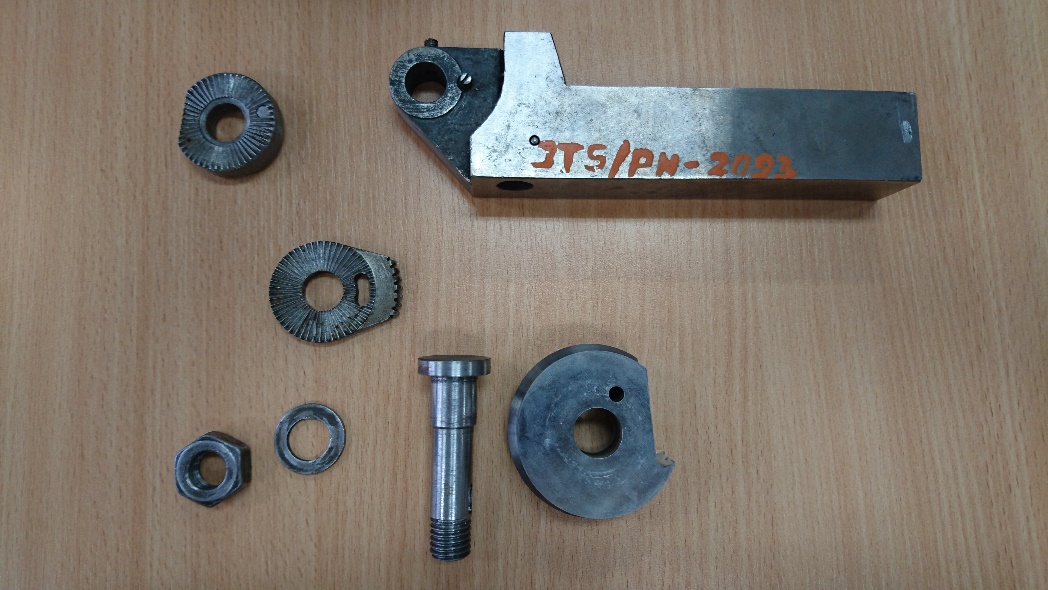

Na rys przedstawiono skład noża krążkowego

1. Uchwyt ze śrubą regulacyjną

2.Tarcza regulacyjna

3.Zabierak

4.Śruba mocująca z rowkiem

5.Nakrętka

6.Podkładka

7.Nóż krążkowy

8.Śruba blokująca

9.Trzpieńustalający

badania geometry noża słupkowego za pomocą mikroskopu warsztatowego

mikroskopu warsztatowego

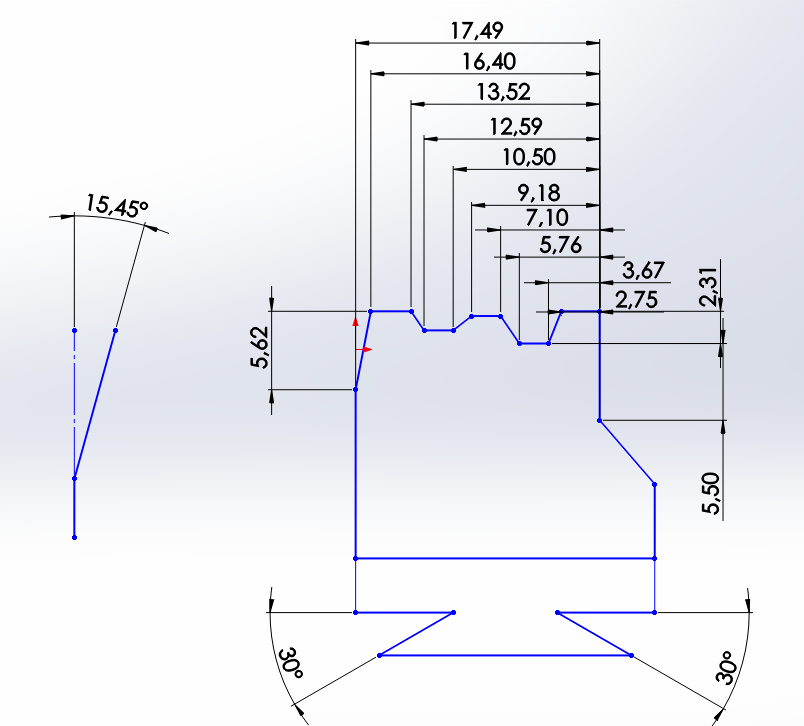

Długości noża L = 60,06 mm

Szerokość A = 24,8 mm

Szerokość B = 21,88 mm

Zbieżność część chwytowej

Długość 25,11 mm

Różnica kątów 29,01° 28,51°

sprawozdanie

Politechnika Świętokrzyska w Kielcach		Laboratorium Narzędzia skrawające		Feda Hamarneh			Grupa ......................
Nr ćwiczenia .......................	Temat ćwiczenia: noży tokarskich kształtowe
Data wykonania ćwiczenia ............................................			Data zaliczenia ćwiczenia ..........................................		Ocena ..........................................	Podpis prowadzącego ............................................
