| Roboty betonowe i fundamentowe | Roboty betonowe i fundamentowe | |||||||||||||||||||||||
| 1. Obliczenie objętości betonowanych elementów | 1. Obliczenie objętości betonowanych elementów | |||||||||||||||||||||||
| rozpiętość ram głównych | B= | 37.00 | m | |||||||||||||||||||||
| osiowy rozstaw ram głównych | L= | 8.20 | m | Betonowanie - chudy beton | ||||||||||||||||||||
| liczba ram głównych | n= | 10.00 | szt. | |||||||||||||||||||||
| wys. stopy | h= | 0.65 | m | <----- | to jest moje | |||||||||||||||||||
| stopy pod ramy szczytowe | ||||||||||||||||||||||||
| Betonowanie - chudy beton | A= | 1.60 | m | |||||||||||||||||||||
| B= | 1.10 | m | ||||||||||||||||||||||
| stopy pod ramy środkowe | A= | 2.50 | m | grubość warstwy chudziaka | 0.10 | m | ||||||||||||||||||
| B= | 2.50 | m | objętość betonu | V= | 0.18 | m3 | ||||||||||||||||||
| grubość warstwy chudziaka | 0.10 | m | ilość stóp | n= | 250.00 | szt. | ||||||||||||||||||
| objętość betonu | V= | 0.63 | m3 | objętość całkowita | V= | 44.00 | m3 | |||||||||||||||||
| ilość stóp | n= | 20.00 | szt. | |||||||||||||||||||||
| objętość całkowita | V= | 12.50 | m3 | |||||||||||||||||||||
| Całkowita objętość chudego betonu | 44.00 | m3 | ||||||||||||||||||||||
| stopy pod ramy szczytowe | Betonowanie stopy | |||||||||||||||||||||||
| A= | 1.50 | m | ||||||||||||||||||||||
| B= | 1.50 | m | ||||||||||||||||||||||
| grubość warstwy chudziaka | 0.10 | m | stopy pod ramy szczytowe | |||||||||||||||||||||
| objętość betonu | V= | 0.23 | m3 | |||||||||||||||||||||
| ilość stóp | n= | 4.00 | szt. | wysokość stopy | 0.60 | m | ||||||||||||||||||
| objętość całkowita | V= | 0.90 | m3 | objętość betonu | V= | 1.06 | m3 | |||||||||||||||||
| ilość stóp | n= | 250.00 | szt. | |||||||||||||||||||||
| objętośc całkowita | V= | 264.00 | m3 | |||||||||||||||||||||
| Całkowita objętość chudego betonu | 13.40 | m3 | ||||||||||||||||||||||
| Betonowanie stopy | Całkowita objętość stóp | V= | 264.00 | m3 | ||||||||||||||||||||
| stopy pod ramy środkowe | ||||||||||||||||||||||||
| Betonowanie - belka podwalinowa | ||||||||||||||||||||||||
| wysokość stopy | 0.65 | m | a= | 0.25 | m | |||||||||||||||||||
| objętość betonu | V= | 4.06 | m3 | h= | 0.48 | m | ||||||||||||||||||
| ilość stóp | n= | 20.00 | szt. | długość belki | l= | 419.30 | m | |||||||||||||||||
| objętośc całkowita | V= | 81.25 | m3 | Całkowita objętość belki podw. | 50.32 | m3 | ||||||||||||||||||
|
||||||||||||||||||||||||
| stopy pod ramy szczytowe | CAŁKOWITA OBJĘTOŚĆ BETONU B30 | 314.32 | m3 | |||||||||||||||||||||
| wysokość stopy | 0.65 | m | 2. Organizacja prac betonowania | |||||||||||||||||||||
| objętość betonu | V= | 1.46 | m3 | |||||||||||||||||||||
| ilość stóp | n= | 4.00 | szt. | 2.1. Betonowanie stóp | ||||||||||||||||||||
| objętośc całkowita | V= | 5.85 | m3 | betonowanie warstwami o grubości | 0.30 | m | ||||||||||||||||||
| dowóz betonu z odległości | 1.00 | km | ||||||||||||||||||||||
| wydajność betoniarni | 60.00 | m3/h | ||||||||||||||||||||||
| Całkowita objętość stóp | V= | 87.10 | m3 | wydajność betonomieszarki | Qbm= | 6.00 | m3 | |||||||||||||||||
| średnia prędkość jazdy | 40.00 | km/h | ||||||||||||||||||||||
| czas załadunku | tz= | 16.00 | min | |||||||||||||||||||||
| Betonowanie - belka podwalinowa | czas jazdy | tj= | 2.00 | min | ||||||||||||||||||||
| a= | 0.30 | m | czas wyładunku | tw= | 20.00 | min | ||||||||||||||||||

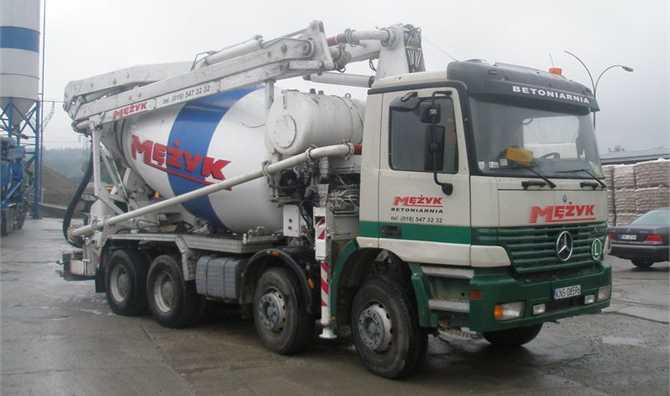

| h= | 0.60 | m | czas manewrowy | tp= | 5.00 | min | MERCEDES ACTROS z pompą CIFA 24m | |||||||||||||||||
| długość belki | l= | 196.40 | m | |||||||||||||||||||||
| Całkowita objętość belki podw. | 35.35 | m3 | pompa do betonu o wydajności | 18.00 | m3/h | |||||||||||||||||||
| temp. Betonowania | 10 | C | ||||||||||||||||||||||
| CAŁKOWITA OBJĘTOŚĆ BETONU B30 | 122.45 | m3 | czas trwania cyklu betonomieszarki | |||||||||||||||||||||
| tt = tz + 2tj + tw + tp = | 45.00 | min | ||||||||||||||||||||||
| 2. Organizacja prac betonowania | 0.75 | h | ||||||||||||||||||||||
| ilość samochodów potrzbna do do zapewnienia ciągłości | ||||||||||||||||||||||||
| 2.1. Betonowanie stóp | h = tt / tw = | 2.25 | ||||||||||||||||||||||
| betonowanie warstwami o grubości | 0.30 | m | przyjęto | 3 | betonomieszarki | |||||||||||||||||||
| dowóz betonu z odległości | 12.00 | km | ||||||||||||||||||||||
| wydajność betoniarni | 60.00 | m3/h | Wydajność betonomieszarki | |||||||||||||||||||||
| wydajność betonomieszarki | Qbm= | 6.00 | m3 | Wbm= 60*Qbm/tt*Sw1*Sw2= | 6.84 | m3/h | ||||||||||||||||||
| średnia prędkość jazdy | 40.00 | km/h | ||||||||||||||||||||||
| czas załadunku | tz= | 16.00 | min | Sw1= | 0.95 | |||||||||||||||||||
| czas jazdy | tj= | 18.00 | min | Sw2= | 0.90 | |||||||||||||||||||
| czas wyładunku | tw= | 30.00 | min | |||||||||||||||||||||
| czas manewrowy | tp= | 5.00 | min | Wydajność n betonomieszarek | Wbmn= | 20.52 | m3/h | |||||||||||||||||
| zmiana | z= | 8.00 | h | |||||||||||||||||||||
| pompa do betonu o wydajności | 20.00 | m3/h | Wydajność jednej na zmianę | Wbmz= | 54.72 | m3/zm.rob. | ||||||||||||||||||
| temp. Betonowania | 5 | C | ||||||||||||||||||||||
| Wydajność n betonom. na zmianę | 164.16 | m3/h | ||||||||||||||||||||||
| czas trwania cyklu betonomieszarki | ||||||||||||||||||||||||
| tt = tz + 2tj + tw + tp = | 87.00 | min | ||||||||||||||||||||||
| 1.45 | h | Warunek zachowania ciągłości betonowania | ||||||||||||||||||||||
| ilość samochodów potrzbna do do zapewnienia ciągłości | początek wiązania | twiąz= | 1.50 | h | ||||||||||||||||||||
| h = tt / tw = | 2.90 | |||||||||||||||||||||||
| przyjęto | 3 | betonomieszarki | Q = (F*hf) / (twiąz-tj/60) = | 90.00 | m3/h | |||||||||||||||||||
| pole pow. Stóp | F= | 440.00 | m2 | |||||||||||||||||||||
| Wydajność betonomieszarki | Q= | 90.00 | m3/h | > | 20.52 | m3/h | ||||||||||||||||||
| Wbm= 60*Qbm/tt*Sw1*Sw2= | 3.54 | m3/h | Warunek ciągłości betonowania został spełniony | |||||||||||||||||||||
| Sw1= | 0.95 | Całkowity czas betonowania | V/Wbmn= | 15.32 | h | |||||||||||||||||||
| Sw2= | 0.90 | Ostatecznie przyjmuje | 3 | betonomieszarki | ||||||||||||||||||||
| Wydajność n betonomieszarek | Wbmn= | 10.61 | m3/h | |||||||||||||||||||||
| zmiana | z= | 8.00 | h | |||||||||||||||||||||
| Wydajność jednej na zmianę | Wbmz= | 28.30 | m3/zm.rob. | 2.2. Betonowanie betonem B10 (chudziak) | ||||||||||||||||||||
| betonowanie warstwami o grubości | 0.10 | m | ||||||||||||||||||||||
| Wydajność n betonom. na zmianę | 84.91 | m3/h | dowóz betonu z odległości | 1.00 | km | |||||||||||||||||||
| wydajność betoniarni | 60.00 | m3/h | ||||||||||||||||||||||
| wydajność betonomieszarki | Qbm= | 6.00 | m3 | |||||||||||||||||||||
| Warunek zachowania ciągłości betonowania | średnia prędkość jazdy | 40.00 | km/h | |||||||||||||||||||||
| początek wiązania | twiąz= | 1.50 | h | czas załadunku | tz= | 16.00 | min | |||||||||||||||||
| czas jazdy | tj= | 2.00 | min | |||||||||||||||||||||
| Q = (F*hf) / (twiąz-tj/60) = | 33.50 | m3/h | czas wyładunku | tw= | 20.00 | min | ||||||||||||||||||
| pole pow. Stóp | F= | 134.00 | m2 | czas manewrowy | tp= | 5.00 | min | |||||||||||||||||
| Q= | 33.50 | m3/h | > | 10.61 | m3/h | pompa do betonu o wydajności | 18.00 | m3/h | ||||||||||||||||
| Warunek ciągłości betonowania został spełniony | temp. Betonowania | 10 | C | |||||||||||||||||||||
| Całkowity czas betonowania | V/Wbmn= | 11.54 | h | czas trwania cyklu betonomieszarki | ||||||||||||||||||||
| Ostatecznie przyjmuje | 3 | betonomieszarki | tt = tz + 2tj + tw + tp = | 45.00 | min | |||||||||||||||||||
| 0.75 | h | |||||||||||||||||||||||
| ilość samochodów potrzbna do do zapewnienia ciągłości | ||||||||||||||||||||||||
| h = tt / tw = | 2.25 | |||||||||||||||||||||||
| 2.2. Betonowanie betonem B10 (chudziak) | przyjęto | 3 | betonomieszarki | |||||||||||||||||||||
| betonowanie warstwami o grubości | 0.10 | m | ||||||||||||||||||||||
| dowóz betonu z odległości | 12.00 | km | Wydajność betonomieszarki | |||||||||||||||||||||
| wydajność betoniarni | 60.00 | m3/h | Wbm= 60*Qbm/tt*Sw1*Sw2= | 6.84 | m3/h | |||||||||||||||||||
| wydajność betonomieszarki | Qbm= | 6.00 | m3 | |||||||||||||||||||||
| średnia prędkość jazdy | 40.00 | km/h | Sw1= | 0.95 | ||||||||||||||||||||
| czas załadunku | tz= | 16.00 | min | Sw2= | 0.90 | |||||||||||||||||||
| czas jazdy | tj= | 18.00 | min | |||||||||||||||||||||
| czas wyładunku | tw= | 30.00 | min | Wydajność n betonomieszarek | Wbmn= | 20.52 | m3/h | |||||||||||||||||
| czas manewrowy | tp= | 5.00 | min | zmiana | z= | 8.00 | h | |||||||||||||||||
| Wydajność jednej na zmianę | Wbmz= | 54.72 | m3/zm.rob. | |||||||||||||||||||||
| pompa do betonu o wydajności | 20.00 | m3/h | ||||||||||||||||||||||
| temp. Betonowania | 5 | C | Wydajność n betonom. na zmianę | 164.16 | m3/h | |||||||||||||||||||
| czas trwania cyklu betonomieszarki | ||||||||||||||||||||||||
| tt = tz + 2tj + tw + tp = | 87.00 | min | Warunek zachowania ciągłości betonowania | |||||||||||||||||||||
| 1.45 | h | początek wiązania | twiąz= | 1.50 | h | |||||||||||||||||||
| ilość samochodów potrzbna do do zapewnienia ciągłości | ||||||||||||||||||||||||
| h = tt / tw = | 2.90 | Q = (F*hf) / (twiąz-(tt/60)) = | 30.00 | m3/h | ||||||||||||||||||||
| przyjęto | 3 | betonomieszarki | pole pow. Stóp | F= | 440.00 | m2 | ||||||||||||||||||
| Q= | 30.00 | m3/h | > | 20.52 | m3/h | |||||||||||||||||||
| Wydajność betonomieszarki | Warunek ciągłości betonowania został spełniony | |||||||||||||||||||||||
| Wbm= 60*Qbm/tt*Sw1*Sw2= | 3.54 | m3/h | ||||||||||||||||||||||
| Całkowity czas betonowania | V/Wbmn= | 2.14 | h | |||||||||||||||||||||
| Sw1= | 0.95 | Ostatecznie przyjmuje | 3 | betonomieszarki | ||||||||||||||||||||
| Sw2= | 0.90 | |||||||||||||||||||||||
| 2.3. Betonowanie belek podwalinowych | ||||||||||||||||||||||||
| Wydajność n betonomieszarek | Wbmn= | 10.61 | m3/h | betonowanie warstwami o grubości | 0.30 | m | ||||||||||||||||||
| zmiana | z= | 8.00 | h | dowóz betonu z odległości | 1.00 | km | ||||||||||||||||||
| Wydajność jednej na zmianę | Wbmz= | 28.30 | m3/zm.rob. | wydajność betoniarni | 60.00 | m3/h | ||||||||||||||||||
| wydajność betonomieszarki | Qbm= | 6.00 | m3 | |||||||||||||||||||||
| Wydajność n betonom. na zmianę | 84.91 | m3/h | średnia prędkość jazdy | 40.00 | km/h | |||||||||||||||||||
| czas załadunku | tz= | 16.00 | min | |||||||||||||||||||||
| czas jazdy | tj= | 2.00 | min | |||||||||||||||||||||
| Warunek zachowania ciągłości betonowania | czas wyładunku | tw= | 20.00 | min | ||||||||||||||||||||
| początek wiązania | twiąz= | 1.50 | h | czas manewrowy | tp= | 5.00 | min | |||||||||||||||||
| Q = (F*hf) / (twiąz-(tt/60)) = | 11.17 | m3/h | pompa do betonu o wydajności | 18.00 | m3/h | |||||||||||||||||||
| pole pow. Stóp | F= | 134.00 | m2 | temp. Betonowania | 10 | C | ||||||||||||||||||
| Q= | 11.17 | m3/h | > | 10.61 | m3/h | czas trwania cyklu betonomieszarki | ||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | tt = tz + 2tj + tw + tp = | 45.00 | min | |||||||||||||||||||||
| 0.75 | h | |||||||||||||||||||||||
| Całkowity czas betonowania | V/Wbmn= | 1.26 | h | ilość samochodów potrzbna do do zapewnienia ciągłości | ||||||||||||||||||||
| Ostatecznie przyjmuje | 3 | betonomieszarki | h = tt / tw = | 2.25 | ||||||||||||||||||||
| przyjęto | 3 | betonomieszarki | ||||||||||||||||||||||
| 2.3. Betonowanie belek podwalinowych | ||||||||||||||||||||||||
| betonowanie warstwami o grubości | 0.30 | m | Wydajność betonomieszarki | |||||||||||||||||||||
| dowóz betonu z odległości | 12.00 | km | Wbm= 60*Qbm/tt*Sw1*Sw2= | 6.84 | m3/h | |||||||||||||||||||
| wydajność betoniarni | 60.00 | m3/h | ||||||||||||||||||||||
| wydajność betonomieszarki | Qbm= | 6.00 | m3 | Sw1= | 0.95 | |||||||||||||||||||
| średnia prędkość jazdy | 40.00 | km/h | Sw2= | 0.90 | ||||||||||||||||||||
| czas załadunku | tz= | 16.00 | min | |||||||||||||||||||||
| czas jazdy | tj= | 18.00 | min | Wydajność n betonomieszarek | Wbmn= | 20.52 | m3/h | |||||||||||||||||
| czas wyładunku | tw= | 30.00 | min | zmiana | z= | 8.00 | h | |||||||||||||||||
| czas manewrowy | tp= | 5.00 | min | Wydajność jednej na zmianę | Wbmz= | 54.72 | m3/zm.rob. | |||||||||||||||||
| pompa do betonu o wydajności | 20.00 | m3/h | Wydajność n betonom. na zmianę | 164.16 | m3/h | |||||||||||||||||||
| temp. Betonowania | 5 | C | ||||||||||||||||||||||
| czas trwania cyklu betonomieszarki | Warunek zachowania ciągłości betonowania | |||||||||||||||||||||||
| tt = tz + 2tj + tw + tp = | 87.00 | min | początek wiązania | twiąz= | 1.50 | h | ||||||||||||||||||
| 1.45 | h | |||||||||||||||||||||||
| ilość samochodów potrzbna do do zapewnienia ciągłości | Q = (F*hf) / (twiąz-(tt/60)) = | 21.44 | m3/h | |||||||||||||||||||||
| h = tt / tw = | 2.90 | pole pow. Belek | F= | 104.83 | m2 | |||||||||||||||||||
| przyjęto | 3 | betonomieszarki | Q= | 21.44 | m3/h | > | 20.52 | m3/h | ||||||||||||||||
| Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||||||
| Wydajność betonomieszarki | ||||||||||||||||||||||||
| Wbm= 60*Qbm/tt*Sw1*Sw2= | 3.54 | m3/h | Całkowity czas betonowania | V/Wbmn= | 2.45 | h | ||||||||||||||||||
| Ostatecznie przyjmuje | 3 | betonomieszarki | ||||||||||||||||||||||
| Betonowanie ścian | ||||||||||||||||||||||||
| długość całkowita ścian | l= | 237.90 | m | |||||||||||||||||||||
| grubość ścian | g= | 0.24 | m | |||||||||||||||||||||
| wysokość ściany | h= | 4.10 | m | |||||||||||||||||||||
| objętośc całkowita | V= | 234.09 | m3 | |||||||||||||||||||||
| Sw1= | 0.95 | |||||||||||||||||||||||
| Sw2= | 0.90 | Całkowita objętość ścian | V= | 234.09 | m3 | |||||||||||||||||||
| Wydajność n betonomieszarek | Wbmn= | 10.61 | m3/h | |||||||||||||||||||||
| zmiana | z= | 8.00 | h | Strop | ||||||||||||||||||||
| Wydajność jednej na zmianę | Wbmz= | 28.30 | m3/zm.rob. | |||||||||||||||||||||
| powierzcnia stropu | P= | 540.00 | m2 | |||||||||||||||||||||
| grubość stropu | l= | 0.20 | m | |||||||||||||||||||||
| Całkowita objętość stropów. | 108.00 | m3 | ||||||||||||||||||||||
| Wydajność n betonom. na zmianę | 84.91 | m3/h | ||||||||||||||||||||||
| CAŁKOWITA OBJĘTOŚĆ BETONU B30 | 342.09 | m3 | ||||||||||||||||||||||
| Warunek zachowania ciągłości betonowania | ||||||||||||||||||||||||
| początek wiązania | twiąz= | 1.50 | h | 2.4. Betonowanie ścian | ||||||||||||||||||||
| betonowanie warstwami o grubości | 0.30 | m | ||||||||||||||||||||||
| Q = (F*hf) / (twiąz-(tt/60)) = | 14.73 | m3/h | dowóz betonu z odległości | 1.00 | km | |||||||||||||||||||
| pole pow. Belek | F= | 58.92 | m2 | wydajność betoniarni | 60.00 | m3/h | ||||||||||||||||||
| wydajność betonomieszarki | Qbm= | 6.00 | m3 | |||||||||||||||||||||
| Q= | 14.73 | m3/h | > | 10.61 | m3/h | średnia prędkość jazdy | 40.00 | km/h | ||||||||||||||||
| Warunek ciągłości betonowania został spełniony | czas załadunku | tz= | 16.00 | min | ||||||||||||||||||||
| czas jazdy | tj= | 2.00 | min | |||||||||||||||||||||
| Całkowity czas betonowania | V/Wbmn= | 3.33 | h | czas wyładunku | tw= | 20.00 | min | |||||||||||||||||
| Ostatecznie przyjmuje | 3 | betonomieszarki | czas manewrowy | tp= | 5.00 | min | ||||||||||||||||||
| pompa do betonu o wydajności | 18.00 | m3/h | ||||||||||||||||||||||
| 3. Wibrowanie betonu | temp. Betonowania | 10 | C | |||||||||||||||||||||
| Wibrator NM-50 buławowy wgłębny | ||||||||||||||||||||||||
| średnica buławy | dw= | 55.00 | mm | czas trwania cyklu betonomieszarki | ||||||||||||||||||||
| długość buławy | Ls= | 320.00 | mm | tt = tz + 2tj + tw + tp = | 45.00 | min | ||||||||||||||||||
| promień działania | Rw= | 0.50 | m | 0.75 | h | |||||||||||||||||||
| rozstaw wibratora podczas zagęszczania dla elementów przestrzennych (stopa) | ilość samochodów potrzbna do do zapewnienia ciągłości | |||||||||||||||||||||||
| D=Rw*20,5= | 0.71 | m | h = tt / tw = | 22.50 | ||||||||||||||||||||
| rozstaw wibratora podczas zagęszczania dla elementów smukłych (belka) | przyjęto | 22 | betonomieszarki | |||||||||||||||||||||
| D=2*(Rw2-(gs/2)2)^0,5= | 0.95 | m | ||||||||||||||||||||||
| Wydajność betonomieszarki | ||||||||||||||||||||||||
| 3.1. Wydajność zagęszczania w stopie | Wbm= 60*Qbm/tt*Sw1*Sw2= | 6.84 | m3/h | |||||||||||||||||||||
| Ww=Rw2*he*Sw*3600/(tw+tp) = | 11.48 | m3/h | Sw1= | 0.95 | ||||||||||||||||||||
| Sw2= | 0.90 | |||||||||||||||||||||||
| czas wibrowania | tw= | 15.00 | s | |||||||||||||||||||||
| czas przestawienia | tp= | 5.00 | s | Wydajność n betonomieszarek | Wbmn= | 150.48 | m3/h | |||||||||||||||||
| współczynnik | Sw= | 0.85 | zmiana | z= | 8.00 | h | ||||||||||||||||||
| Wydajność jednej na zmianę | Wbmz= | 54.72 | m3/zm.rob. | |||||||||||||||||||||
| Ww= | 11.48 | > Wbmn= | 10.61 | |||||||||||||||||||||
| Wydajność n betonom. na zmianę | 1203.84 | m3/h | ||||||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||||||
| Przyjmuje zastosowanie 1 wibratora | Warunek zachowania ciągłości betonowania | |||||||||||||||||||||||
| początek wiązania | twiąz= | 1.50 | h | |||||||||||||||||||||
| 3.2. Wydajność zagęszczania w belce podwalinowej | ||||||||||||||||||||||||
| Q = (F*hf) / (twiąz-(tt/60)) = | 159.61 | m3/h | ||||||||||||||||||||||
| Ww=Rw2*he*Sw*3600/(tw+tp) = | 11.48 | m3/h | pole pow. Ścian | F= | 57.10 | m2 | ||||||||||||||||||
| Q= | 159.61 | m3/h | > | 150.48 | m3/h | |||||||||||||||||||
| czas wibrowania | tw= | 15.00 | s | Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||
| czas przestawienia | tp= | 5.00 | s | |||||||||||||||||||||
| współczynnik | Sw= | 0.85 | Całkowity czas betonowania | V/Wbmn= | 1.56 | h | ||||||||||||||||||
| Ostatecznie przyjmuje | 22 | betonomieszarki | ||||||||||||||||||||||
| Ww= | 11.48 | > Wbmn= | 10.61 | |||||||||||||||||||||
| 2.5. Betonowanie stropów | ||||||||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | betonowanie warstwami o grubości | 0.20 | m | |||||||||||||||||||||
| dowóz betonu z odległości | 1.00 | km | ||||||||||||||||||||||
| Ostatecznie przyjmuje zastosowanie 1 wibratora | wydajność betoniarni | 60.00 | m3/h | |||||||||||||||||||||
| wydajność betonomieszarki | Qbm= | 6.00 | m3 | |||||||||||||||||||||
| średnia prędkość jazdy | 40.00 | km/h | ||||||||||||||||||||||
| 4. Deskowanie | czas załadunku | tz= | 16.00 | min | ||||||||||||||||||||
| czas jazdy | tj= | 2.00 | min | |||||||||||||||||||||
| 1. Przyjęcie deskowania | czas wyładunku | tw= | 20.00 | min | ||||||||||||||||||||
| czas manewrowy | tp= | 5.00 | min | |||||||||||||||||||||
| pompa do betonu o wydajności | 18.00 | m3/h | ||||||||||||||||||||||
| temp. Betonowania | 10 | C | ||||||||||||||||||||||
| czas trwania cyklu betonomieszarki | ||||||||||||||||||||||||
| tt = tz + 2tj + tw + tp = | 45.00 | min | ||||||||||||||||||||||
| 0.75 | h | |||||||||||||||||||||||
| ilość samochodów potrzbna do do zapewnienia ciągłości | ||||||||||||||||||||||||
| h = tt / tw = | 22.50 | |||||||||||||||||||||||
| przyjęto | 10 | betonomieszarki | ||||||||||||||||||||||
| Wydajność betonomieszarki | ||||||||||||||||||||||||
| Wbm= 60*Qbm/tt*Sw1*Sw2= | 6.84 | m3/h | ||||||||||||||||||||||
| Sw1= | 0.95 | |||||||||||||||||||||||
| Sw2= | 0.90 | |||||||||||||||||||||||
| Wydajność n betonomieszarek | Wbmn= | 68.40 | m3/h | |||||||||||||||||||||
| zmiana | z= | 8.00 | h | |||||||||||||||||||||
| Wydajność jednej na zmianę | Wbmz= | 54.72 | m3/zm.rob. | |||||||||||||||||||||
| Wydajność n betonom. na zmianę | 547.20 | m3/h | ||||||||||||||||||||||
| Warunek zachowania ciągłości betonowania | ||||||||||||||||||||||||
| początek wiązania | twiąz= | 1.50 | h | |||||||||||||||||||||
| Q = (F*hf) / (twiąz-(tt/60)) = | 73.64 | m3/h | ||||||||||||||||||||||
| pole pow. Ścian | F= | 540.00 | m2 | |||||||||||||||||||||
| Q= | 73.64 | m3/h | > | 68.40 | m3/h | |||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||||||
| Całkowity czas betonowania | V/Wbmn= | 1.58 | h | |||||||||||||||||||||
| Ostatecznie przyjmuje | 10 | betonomieszarki | ||||||||||||||||||||||
| 3. Wibrowanie betonu | ||||||||||||||||||||||||
| Wibrator NM-50 buławowy wgłębny | ||||||||||||||||||||||||
| średnica buławy | dw= | 55.00 | mm | |||||||||||||||||||||
| długość buławy | Ls= | 320.00 | mm | |||||||||||||||||||||
| promień działania | Rw= | 0.50 | m | |||||||||||||||||||||
| rozstaw wibratora podczas zagęszczania dla elementów przestrzennych (stopa i strop) | ||||||||||||||||||||||||
| D=Rw*20,5= | 0.71 | m | ||||||||||||||||||||||
| rozstaw wibratora podczas zagęszczania dla elementów smukłych (belka i ściany) | ||||||||||||||||||||||||
| D=2*(Rw2-(gs/2)2)^0,5= | 0.95 | m | ||||||||||||||||||||||
| 3.1. Wydajność zagęszczania w stopie | ||||||||||||||||||||||||
| Przyjmuje zastosowanie 1 wibratora | ||||||||||||||||||||||||
| Ww=Rw2*he*Sw*3600/(tw+tp) = | 22.95 | m3/h | ||||||||||||||||||||||
| czas wibrowania | tw= | 15.00 | s | |||||||||||||||||||||
| czas przestawienia | tp= | 5.00 | s | |||||||||||||||||||||
| współczynnik | Sw= | 0.85 | ||||||||||||||||||||||
| Ww= | 22.95 | > Wbmn= | 20.52 | |||||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||||||
| 3.2. Wydajność zagęszczania w stropie | ||||||||||||||||||||||||
| Przyjmuje zastosowanie 9 wibratorów | ||||||||||||||||||||||||
| Ww=Rw2*he*Sw*3600/(tw+tp) = | 7.65 | m3/h | ||||||||||||||||||||||
| czas wibrowania | tw= | 15.00 | s | |||||||||||||||||||||
| czas przestawienia | tp= | 5.00 | s | |||||||||||||||||||||
| współczynnik | Sw= | 0.85 | ||||||||||||||||||||||
| Ww= | 68.85 | > Wbmn= | 68.40 | |||||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||||||
| 3.2. Wydajność zagęszczania w belce podwalinowej |
|
|||||||||||||||||||||||
| Przyjmuje zastosowanie 1 wibratora | ||||||||||||||||||||||||
| Ww=Rw2*he*Sw*3600/(tw+tp) = | 27.64 | m3/h |
|
|||||||||||||||||||||
| czas wibrowania | tw= | 15.00 | s |
|
||||||||||||||||||||
| czas przestawienia | tp= | 5.00 | s |
|
||||||||||||||||||||
| współczynnik | Sw= | 0.85 | ||||||||||||||||||||||
| Ww= | 27.64 | > Wbmn= | 20.52 | |||||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||||||
| 3.2. Wydajność zagęszczania w ścianach | ||||||||||||||||||||||||
| Przyjmuje zastosowanie 5 wibratora | ||||||||||||||||||||||||
| Ww=Rw2*he*Sw*3600/(tw+tp) = | 33.16 | m3/h | ||||||||||||||||||||||
| czas wibrowania | tw= | 15.00 | s | |||||||||||||||||||||
| czas przestawienia | tp= | 5.00 | s | |||||||||||||||||||||
| współczynnik | Sw= | 0.85 | ||||||||||||||||||||||
| Ww= | 165.81 | > Wbmn= | 150.48 | |||||||||||||||||||||
| Warunek ciągłości betonowania został spełniony | ||||||||||||||||||||||||
Wyszukiwarka
Podobne podstrony:
TiOB projekt SEM 1
karta normowania, szkola, TM, Laboratorium, Projekt tuleja, Tuleja - Kamil Herko, Radosław Bała, Pio
więcej podobnych podstron
